SINUMERIK 808D Turning

• Заказные данные
  (4)
• Аксессуары
  (1)
• Информационные материалы

  Информационные материалы

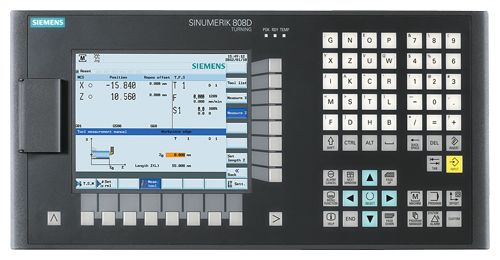

  SINUMERIK 808D Turning PPU 141.1 горизонтальный вариант

  SINUMERIK 808D Turning это моноблочная система ЧПУ, специально предназначенная для современных стандартных токарных станков.

  Функции

  • Панель оператора ЧПУ и станочный пульт со степенью защиты IP65
  • Встроенная клавиатура ЧПУ с механическими клавишами
  • Китайская упрощенная или английская раскладка панели оператора
  • Цветной ЖКД 7.5”
  • Интерфейс USB на лицевой стороне панели оператора
  • Интерфейс шагового задания для приводов подачи
  • Аналоговый интерфейс ± 10 В для привода шпинделя
  • Батарейная буферизация данных (> 3 лет)
  • Предварительно сконфигурированное системное ПО для токарной технологии
  • 1 канал обработки/группа режимов работы
  • До 4 осей/шпинделей
  • Графическое программирование СЧПУ SINUMERIK и стандартное программирование в ISO-кодах со стандартными циклами
  • Графическое моделирование СЧПУ
  • Интегрированный контурный вычислитель
  • Встроенный контроллер, использующий набор команд SIMATIC S7-200, с LAD
  • Встроенная/распределенная периферия PLC с 72 цифровыми входами PLC и 48 цифровыми выходами PLC
  • Подлежащие лицензированию опции ЧПУ
  • Конфигурируемые экраны пользователя
  • Встроенный планировщик техобслуживания

  Интеграция

  Следующие компоненты могут быть подключены к SINUMERIK 808D Turning:

  • до 2 электронных маховичков
  • до 72 цифровых входов PLC и 48 цифровых выходов PLC
  • 1 прямой энкодер шпинделя (TTL)
  • станочный пульт SINUMERIK 808D MCP через USB-интерфейс
  • приводная система SINAMICS V60 для осей подачи
  • приводы шпинделей через аналоговый выход ± 10 В
  • PC через интерфейс RS232C





  Озор соединений для SINUMERIK 808D Turning/SINUMERIK 808D Milling PPU 141.1



  	Штекер со штырьковыми контактами
  	Штекер с гнездовыми контактами
  	Открытые концы жил
  	Кабель не входит в объем поставки. Предоставляется заказчиком.

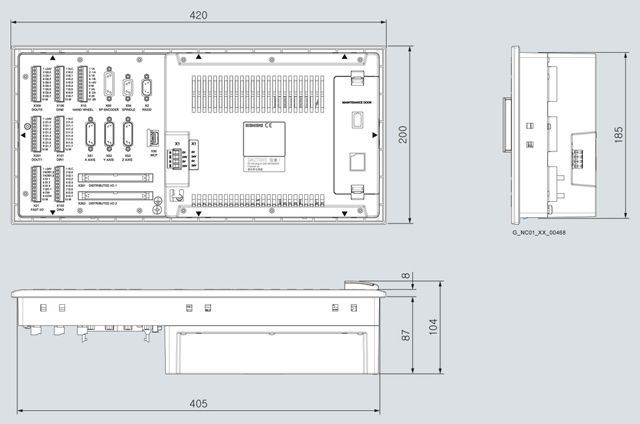

  Чертеж



  SINUMERIK 808D Turning/Milling PPU 141.1 горизонтальное исполнение

  Особенности

  • Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО для токарной технологии
  • Интеллектуальная монтажная система с крепежными элементами без отверстий в электрошкафу
  • Минимум затрат на ввод в эксплуатацию благодаря подключению "plug and play" станочного пульта через USB
  • Максимальная производительность и точность благодаря самым современным функциям ЧПУ
  • SINUMERIK 808D startGUIDE: поддержка всех этапов процесса расчёта станка - от проектирования и изготовления до сбыта, эксплуатации и программирования
  • SINUMERIK Operate BASIC: максимальное удобство в использовании, аналогичное SINUMERIK 828D и 840D sl
  • SINUMERIK programGUIDE BASIC: разнообразные технологические циклы с графическими экранами ввода данных для токарной и сверлильной технологии
  • Manual Machine plus: простая полуавтоматическая обработка с использованием маховичка на токарных станках с горизонтальной станиной
  • Использование флэшки для переноса данных


  Опции

  Описание	Заказной №
  Дополнительная ось ЧПУ	6FC5800-0AC20-0YB0
  Manual Machine plus (MM+)	6FC5800-0AP07-0YB0







  Технические данные

  Order number			6FC5370-1AT00-0AA0	6FC5370-1AT00-0CA0
  product brand name			SINUMERIK	SINUMERIK
  Product type designation			808D	808D
  Performance class for CNC controllers			Turning	Turning
  Product designation			PPU 141.1	PPU 141.1
  Product property			Horizontal version, English layout	Horizontal version, Simplified Chinese layout
  Design of operator panel			Horizontal	Horizontal
  mounting position of operating panel			Vertical	Vertical
  Supply voltage for DC		V	24	24
  ● Relative negative tolerance at 24 V		%	15	15
  ● Relative positive tolerance at 24 V		%	20	20
  Active power consumption maximum		W	50	50
  Buffering time in the event of power failure		ms	3	3
  ● Note			20 ms with SITOP smart power supply	20 ms with SITOP smart power supply
  Umweltkategorie gemäß IEC 60721-3-3			Class 3K5 Condensation and icing excluded. Low air temperature 0 °C (32 °F).	Class 3K5 Condensation and icing excluded. Low air temperature 0 °C (32 °F).
  Degree of protection
  ● front			IP65	IP65
  — Note			With closed front cover	With closed front cover
  ● rear			IP20	IP20
  Relative humidity at 25 °C (77 °F), during
  ● storage		%	5 ... 95	5 ... 95
  ● transport		%	5 ... 95	5 ... 95
  ● operation		%	5 ... 90	5 ... 90
  Ambient temperature, during
  ● storage		°C (°F)	-20 ... +60 (-4 ... +140)	-20 ... +60 (-4 ... +140)
  ● transport		°C (°F)	-20 ... +60 (-4 ... +140)	-20 ... +60 (-4 ... +140)
  ● operation
  — front		°C (°F)	0 ... 45 (32 ... 113)	0 ... 45 (32 ... 113)
  — rear		°C (°F)	0 ... 50 (32 ... 122)	0 ... 50 (32 ... 122)
  Height		mm (in)	200 (7.87402)	200 (7.87402)
  Width		mm (in)	420 (16.53543)	420 (16.53543)
  Depth		mm (in)	104 (4.09449)	104 (4.09449)
  Net weight		kg (lb (avoirdupois))	3 (6.61387)	3 (6.61387)
  Certificate of suitability			CE	CE
