Размеры

  • Информационные материалы

    Информационные материалы

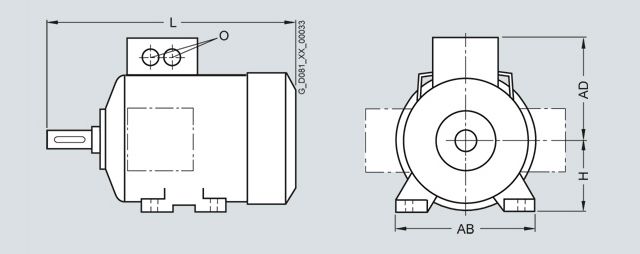

    Общие размеры

    Размер корпуса

    Тип

    Размер
    L


    AD


    H


    AB


    O

    80 M

    1LE1001











    Самовентилируемый

    292

    121

    80

    150

    1 x M25 x 1.5

    Принудительное или естественное охлаждение

    253

    121

    80

    150

    1 x M25 x 1.5

    90 S/
    90 L

    1LE1001











    Самовентилируемый

    347

    126

    90

    165

    1 x M25 x 1.5

     Принудительное или естсественное охлаждение

    295

    126

    90

    165

    1 x M25 x 1.5

    100 L

    1LE1001, 1LE1002, 1LE1011, 1LE1012, 1LE1021,
    Самовентилируемый

    395.5 1)

    166

    100

    196

    2 x M32 x 1,5

    1LE1001, 1LE1002,
    Самовентилируемый, с повышенной мощностью

    430.5 1)

    166

    100

    196

    2 x M32 x 1.5

    1LE1001, 1PC1001, 1LE1002, 1PC1002,
    Принудительное или естсественное охлаждение

    321.5

    166

    100

    196

    2 x M32 x 1.5

    1LE1023











    Самовентилируемый

    430.5

    166

    100

    196

    2 x M32 x 1.5

    Принудительное охлаждение

    356.5

    166

    100

    196

    2 x M32 x 1.5

    112 M

    1LE1001, 1LE1002, 1LE1011, 1LE1012, 1LE1021,
    Самовентилируемый

    389 1)

    177

    112

    226

    2 x M32 x 1.5

    1LE1001, 1LE1002,
    Самовентилируемый, с повышенной мощностью

    414 1)

    177

    112

    226

    2 x M32 x 1.5

    1LE1001, 1PC1001, 1LE1002, 1PC1002,
    Принудительное или естсественное охлаждение

    311

    177

    112

    226

    2 x M32 x 1.5

    1LE1023











    Самовентилируемый

    414

    177

    112

    226

    2 x M32 x 1.5

    Принудительный обдув

    336

    177

    112

    226

    2 x M32 x 1.5

    132 S/
    132 M

    1LE1001, 1LE1002, 1LE1011, 1LE1012, 1LE1021,
    Самовентилируемый

    465 1)

    202

    132

    256

    2 x M32 x 1.5

    1LE1001, 1LE1002,
    Самовентилируемый, с повышенной мощностью

    515 1)

    202

    132

    256

    2 x M32 x 1.5

    1LE1001, 1PC1001, 1LE1002, 1PC1002,
    Принудительное или естсественное охлаждение

    380.5

    202

    132

    256

    2 x M32 x 1.5

    Самовентилируемый
    1LE1023-











    1CA0, 1CC0, 1CC2

    465

    202

    132

    256

    2 x M32 x 1.5

    1CA1, 1CB0, 1CB2, 1CC3

    515

    202

    132

    256

    2 x M32 x 1.5

    Принудительный обдув
    1LE1023-











    1CA0, 1CC0, 1CC2

    380.5

    202

    132

    256

    2 x M32 x 1.5

    1CA1, 1CB0, 1CB2, 1CC3

    430.5

    202

    132

    256

    2 x M32 x 1.5

    160 M/
    160 L

    1LE1001, 1LE1002, 1LE1011, 1LE1012, 1LE1021,
    самовентилируемый

    604 1) 2)

    236.5

    160

    300

    2 x M40 x 1.5

    1LE1001, 1LE1002, самовентилируемый, с повышенной мощностью

    664 1)

    236.5

    160

    300

    2 x M40 x 1.5

    1LE1001, 1PC1001, 1LE1002, 1PC1002,
    принудительное или естсественное охлаждение

    510

    236.5

    160

    300

    2 x M40 x 1.5

    160 M

    1LE1023











    Самовентилируемый

    604

    236.5

    160

    300

    2 x M40 x 1.5

    Принудительный обдув

    510

    236.5

    160

    300

    2 x M40 x 1.5

    160 L

    1LE1023











    Самовентилируемый

    664

    236.5

    160

    300

    2 x M40 x 1.5

    Принудительный обдув

    570

    236.5

    160

    300

    2 x M40 x 1.5



    1) Длина определяется в зависимости от верха крышки вентилятора.

    2) Только для версий с переменой полюсов 1LE1011-1DP6 и 1LE1012-1DQ6, размер L - 664 мм.

    Замечания по размерам
    • Обозначения размеров в соответствии с DIN EN 50347 и IEC 60072.
    • Допуски
      Удлинение вала (DIN 748) и диаметры центрирующих выступов (DIN EN 50347) изготавливаются со следующими допусками:

    Обозначения размеров

    ISO допуски DIN ISO 286-2

    D, DA

    до 30
    от  30 до 50
    от 50

    j6
    k6
    m6

    N

    до 250
    от  250

    j6
    h6

    F, FA



    h9

    K



    H17

    S

    фланец (FF)

    H17



    Допуск посадочного отверстия муфт и ременных шкивов  должен быть не менее H7 по ISO.

    • Допуски на размер
      Ниже приведены допустимые отклонения для следующих размеров:

    Обозначение размера

    Размер

    Допустимое отклонение

    H

    до 250
    более 250

    –0.5
    –1.0

    E, EA



    –0.5



    Шпонки и шпоночные пазы  (размеры GA, GC, F и FA) изготавливаются в соответствии с  DIN 6885 часть 1.

    • Все размеры указаны в мм.

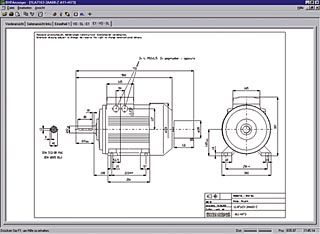

    Таблица с параметрами генератора

    (часть DT конфигуратора)

    Габаритный чертеж может создаваться в DT конфигураторе для каждого конфигурируемого двигателя. Габаритный чертеж может быть запрошен для любого другого двигателя.

    При введении полного заказного номера с заказными кодами или без них, габаритный чертеж может быть отображен на вкладке  "Документация".
    Чертежи можно просмотреть в различных видах и распечатать в различных форматах.  Сохраняются чертежи в формате DXF (interchange/import формат для CAD систем) или в формате расстровой графики.

    Online доступ к Siemens Industry Mall

     DT конфигуратор интегрирован в Siemens Industry Mall и может быть использован без установки.
    German: http://www.siemens.de/dt-konfigurator
    English: http://www.siemens.com/dt-configurator

    Offline доступ к  интерактивному каталогу  CA 01

     DT конфигуратор также доступен на  DVD интерактивного каталога CA 01, offline версия Siemens Industry Mall. Вы можете заказать CA 01 у менеджера Siemens или в интернете: http://www.siemens.com/automation/CA01
