SIPLUS PS 24V/0.5A и 24V/0.375A

Заказные данные
(1)

Замечание:

Продукты SIPLUS extreme создаются на базе стандартных промышленных продуктов Siemens. Приведенная ниже информация дополняет описание стандартных продуктов специфичными данными продуктов SIPLUS extreme.

SIPLUS 24V/0.375A
Заказной номер	6AG1 931-2BA00-3AA0
Заказной номер базового модуля	6EP1 731-2BA00
Диапазон рабочих температур	0 ... +60 °C
Защитное покрытие	Печатных плат и электронных компонентов
Технические данные	Соответствуют техническим данным базового модуля за исключением допустимых условий эксплуатации
Условия эксплуатации
Относительная влажность	5 ... 100%, допускается появление конденсата
Биологически активные вещества	По EN 60721-3-3, класс 3B2: плесень, споры грибка (исключая живые организмы)
Химически активные вещества	По EN 60721-3-3, класс 3C4, включая соленый туман, и уровни сложности G1; G2; G3; GX ¹⁾²⁾по ISA–S71.04
Механически активные вещества	По EN 60721-3-3, класс 3S4, включая токопроводящий песок и пыль ²⁾
Атмосферное давление (зависит от верхней границы допустимого диапазона рабочих температур)	1080 ... .795 гПа (-1000 ... +2000 м) во всем диапазоне рабочих температур 795 ... 658 гПа (+2000 ... +3500 м) со снижением верхней границы на 10 K 658 ... 540 гПа (+3500 ... +5000 м) со снижением верхней границы на 20 K

¹⁾ ISA-S71.04 уровень сложности GX: длительно: SO₂ < 4.8 мг/м³; H₂S < 9.9 мг/м³; Cl < 0.2 мг/м³; HCl < 0.66 мг/м³; HF < 0.12 мг/м³; NH < 49 мг/м³; O₃ < 0.1 мг/м³; NOX < 5.2 мг/м³
В течение 30 минут в сутки: SO₂ < 17.8 мг/м³; H₂S < 49.7 мг/м³; Cl < 1.0 мг/м³; HCl < 3.3 мг/м³; HF < 2.4 мг/м³; NH < 247 мг/м³; O₃ < 1.0 мг/м³; NOX < 10.4 мг/м³

²⁾ При работе в атмосфере с содержанием коррозивных газов на незадействованные интерфейсы должны устанавливаться включенные в комплект поставки заглушки!

Техническую документацию по продуктам SIPLUS можно найти по ссылке:

http://www.siemens.de/siplus-extreme

Область применения

Оптимальный блок питания для задач автоматизации в диапазоне низких мощностей с широким входным диапазоном 48-220 В DC, компактным дизайном. Эти блоки питания отлично подходят там, где место монтажа ограничено или мощности очень малы.

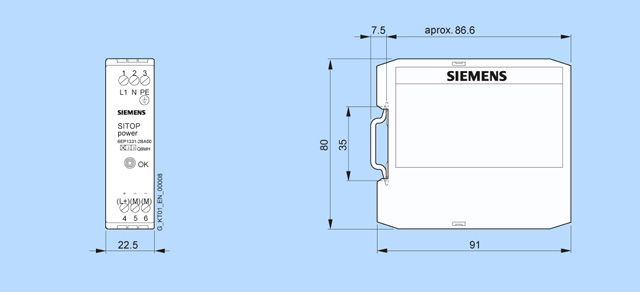

Чертеж

Заказной номер:

6EP1 731-2BA00

Технические данные

Order number		6EP1731-2BA00
Product		SITOP power
Power supply, type		24 V/0.375 A
Input
Input		DC voltage
Supply voltage
● for DC		48 ... 220 V
Voltage range AC		30 ... 187 V
Input voltage
● for DC		30 ... 264 V
Wide-range input		Yes
Overvoltage resistance		-
Mains buffering at Iout rated, min.		10 ms; at Vin = 220 V
Input current
● at rated input voltage 48 V		0.3 A
● at rated input voltage 220 V		0.06 A
Switch-on current limiting (+25 °C), max.		35 A
Duration of inrush current limiting at 25 °C
● typical		3 ms
I²t, max.		1.2 A²·s
Built-in incoming fuse		F 4 A/250 V (not accessible)
Protection in the mains power input (IEC 898)		Recommended miniature circuit breaker: from 6 A characteristic C, suitable for DC
Output
Output		Controlled, isolated DC voltage
Rated voltage Vout DC		24 V
Total tolerance, static ±		3 %
Static mains compensation, approx.		0.1 %
Static load balancing, approx.		0.1 %
Residual ripple peak-peak, max.		150 mV
Residual ripple peak-peak, typ.		50 mV
Spikes peak-peak, max. (bandwidth: 20 MHz)		240 mV
Spikes peak-peak, typ. (bandwidth: 20 MHz)		50 mV
Product function Output voltage adjustable		No
Output voltage setting		-
Status display		Green LED for 24 V OK
On/off behavior		No overshoot of Vout (soft start)
Startup delay, max.		2.5 s
Voltage rise, typ.		90 ms
Rated current value Iout rated		0.375 A
Current range		0 ... 0.375 A
● Note		+60 ... +70 °C: Derating 3%/K
Active power supplied typical		9 W
Short-term overload current
● at short-circuit during operation typical		2.7 A
Duration of overloading capability for excess current
● at short-circuit during operation		200 ms
Parallel switching for enhanced performance		No
Efficiency
Efficiency at Vout rated, Iout rated, approx.		66 %
Power loss at Vout rated, Iout rated, approx.		4.6 W
Closed-loop control
Dynamic mains compensation (Vin rated ±15 %), max.		0.3 %
Dynamic load smoothing (Iout: 50/100/50 %), Uout ± typ.		0.4 %
Load step setting time 50 to 100%, typ.		2 ms
Load step setting time 100 to 50%, typ.		2 ms
Protection and monitoring
Output overvoltage protection		Yes, according to EN 60950-1
Current limitation		0.41 ... 0.49 A
Property of the output Short-circuit proof		Yes
Short-circuit protection		Electronic shutdown, automatic restart
Enduring short circuit current RMS value
● maximum		0.9 A
Overload/short-circuit indicator		-
Safety
Primary/secondary isolation		Yes
Galvanic isolation		Safety extra-low output voltage Uout acc. to EN 60950-1 and EN 50178
Protection class		Class I
Leakage current
● maximum		3.5 mA
CE mark		Yes
UL/CSA approval		Yes
UL/cUL (CSA) approval		cULus-Listed (UL 508, CSA C22.2 No. 142), File E143289, cURus-Recognized (UL 60950, CSA C22.2 No. 60950), File E151273
Explosion protection		-
Certificate of suitability IECEx		No
Certificate of suitability NEC Class 2		No
FM approval		-
CB approval		No
Marine approval		-
Degree of protection (EN 60529)		IP20
EMC
Emitted interference		EN 55022 Class B
Supply harmonics limitation		not applicable
Noise immunity		EN 61000-6-2
Operating data
Ambient temperature
● during operation		-25 ... +70 °C
— Note		with natural convection
● during transport		-40 ... +70 °C
● during storage		-40 ... +70 °C
Humidity class according to EN 60721		Climate class 3K3, no condensation
Mechanics
Connection technology		screw-type terminals
Connections
● Supply input		L+1, M1, PE: 1 screw terminal each for 0.5 ... 2.5 mm² single-core/finely stranded
● Output		+: 1 screw terminal for 0.5 ... 2.5 mm²; -: 2 screw terminals for 0.5 ... 2.5 mm²
● Auxiliary		-
Width of the enclosure		22.5 mm
Height of the enclosure		80 mm
Depth of the enclosure		91 mm
Weight, approx.		0.14 kg
Product property of the enclosure housing for side-by-side mounting		Yes
Installation		Snaps onto DIN rail EN 60715 35x7.5/15
Other information		Specifications at rated input voltage and ambient temperature +25 °C (unless otherwise specified)
