SIPLUS PS modular 5 A

Заказные данные
(3)
Аксессуары
(3)

Замечание:

Продукты SIPLUS extreme создаются на базе стандартных промышленных продуктов Siemens. Приведенная ниже информация дополняет описание стандартных продуктов специфичными данными продуктов SIPLUS extreme.

SIPLUS PS modular 5 A
Заказной номер	6AG1 933-3BA00-2AA0
Заказной номер базового модуля	6EP1 333-3BA00
Диапазон рабочих температур	-40 ... +70 °C
Защитное покрытие	Печатных плат и электронных компонентов
Технические данные	Соответствуют техническим данным базового модуля за исключением допустимых условий эксплуатации
Условия эксплуатации
Относительная влажность	5 ... 100%, допускается появление конденсата
Биоголически активные вещества	По EN 60721-3-3, класс 3B2: плесень, споры грибка (исключая живые организмы)
Химически активные вещества	По EN 60721-3-3, класс 3C4, включая соленый туман, и урони сложности G1; G2; G3; GX ¹⁾²⁾ по ISA–S71.04
Механически активные вещества	По EN 60721‑3‑3, класс 3S4, включая токопроводящий песок и пыль ²⁾
Атмосферное давление (зависит от верхней границы допустимого диапазона рабочих температур)	1080 ... 795 гПа (-1000 ... +2000 м) во всем диапазоне рабочих температур 795 ... 658 гПа (+2000 ... +3500 м) со снижением верхней границы на 10 K 658 ... 540 гПа (+3500 ... +5000 м) со снижением верхней границы на 20 K

¹⁾ ISA-S71.04 уровень сложности GX: длительно: SO₂ < 4.8 мг/м³; H₂S < 9.9 мг/м³; Cl < 0.2 мг/м³; HCl < 0.66 мг/м³; HF < 0.12 мг/м³; NH < 49 мг/м³; O₃ < 0.1 мг/м³; NOX < 5.2 мг/м³
В течение 30 минут в сутки: SO₂ < 17.8 мг/м³; H₂S < 49.7 мг/м³; Cl < 1.0 мг/м³; HCl < 3.3 мг/м³; HF < 2.4 мг/м³; NH < 247 мг/м³; O₃ < 1.0 мг/м³; NOX < 10.4 мг/м³

²⁾ При работе в атмосфере с содержанием коррозивных газов на незадействованные интерфейсы должны устанавливаться включенные в комплект поставки заглушки!

Техническую документацию по продуктам SIPLUS можно найти по ссылке:
http://www.siemens.de/siplus-extreme

Область применения

Модульный блок питания SITOP modular =24 В/5 A для применения в различных областях промышленности во всех регионах мира. Линейное или фазное входное напряжение с широким диапазоном допустимых отклонений - ~120/230 ... 500 В. Излучение радиопомех класса B, ограничением гармоник во входных цепях по EN 61000-3-2. Светодиодная индикация. Выбираемая реакция на короткое замыкание: ограничение тока или защитное отключение. Возможность подключения дополнительного буферного модуля (6EP1961-3BA00), сигнального модуля (6EP1961-3BA10) и модуля резервирования (6EP1961-3BA20).

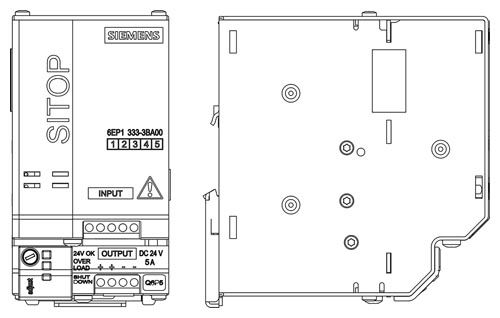

Чертеж

Номер заказа:

6EP1 333-3BA00

Технические данные

Заказной номер	6EP1 333-3BA00-8AC0	6EP1 333-3BA00
Технические данные
Продукт	SITOP modular plus	SITOP modular
Тип блока питания	24 V/5 A	24 V/5 A
Вход
Вход	1- или 2-фазный переменный ток	1- или 2-фазный переменный ток
Минимальное значение входного напряжения
Входное напряжение:
1-фазный переменный ток	120 В	120 В
2-фазный переменный ток	230 В	230 В
Максимальное входное напряжение
Входное напряжение:
1-фазный переменный ток, максимальное значение	230 В	230 В
2-фазный переменный ток, максимальное значение	500 В	500 В
1-фазный переменный ток, номинальное значение
2-фазный переменный ток, номинальное значение
постоянный ток
замечания	Выбор уровня входного напряжения с помощью переключателя на приборе; запуск при Uвх > 90/180 В	Выбор уровня входного напряжения с помощью переключателя на приборе; запуск при Uвх > 90/180 В
Допустимый диапазон изменения напряжений
Входное напряжение:
1-фазный переменный ток	85 … 264 В	85 … 264 В
2-фазный переменный ток	176 … 550 В	176 … 550 В
постоянный ток
Допустимые перенапряжения	Пиковое значение 1300 В, 1.3 мс	Пиковое значение 1300 В, 1.3 мс
Допустимый перерыв в питании при Iвых.ном, не менее	25 мс	25 мс
Допустимый перерыв в питании	при Uвх = 120/230 В, типовое значение 150 мс при Uвх = 400 В	при Uвх = 120/230 В, типовое значение 150 мс при Uвх = 400 В
Номинальная частота переменного тока:
1	50 Гц	50 Гц
2	60 Гц	60 Гц
Допустимый диапазон изменения частоты	47 … 63 Гц	47 … 63 Гц
Входной ток:
при входном напряжении переменного тока 120 В	2.2 A	2.2 A
при входном напряжении переменного тока 230 В	1.2 A	1.2 A
при входном напряжении переменного тока 400 В
при входном напряжении переменного тока 500 В	0.61 A	0.61 A
при входном напряжении постоянного тока 600 В
Ограничение импульсного тока включения при температуре +25 °C до уровня, не более	35 A	35 A
I²t, не более	1.7 A²·с	1.7 A²·с
Встроенный предохранитель в цепи питания	T 3.15 A (недоступен)	T 3.15 A (недоступен)
Рекомендуемая защита в цепи питания (IEC 898)	Для однофазной цепи переменного тока: миниатюрный автоматический выключатель от 6 A (10 A) с характеристикой отключения C (B); для 2-фазной цепи переменного тока: миниатюрный 2-полюсный автоматический выключатель 3RV2011-1EA10 (уставка 3.8 A) или 3RV2711-1ED10 (UL 489) при 230 В; 3RV2011-1DA10 (уставка 3 A) или 3RV2711-1DD10 (UL 489) при 400/500 В	Для однофазной цепи переменного тока: миниатюрный автоматический выключатель от 6 A (10 A) с характеристикой отключения C (B); для 2-фазной цепи переменного тока: миниатюрный 2-полюсный автоматический выключатель 3RV2011-1EA10 (уставка 3.8 A) или 3RV2711-1ED10 (UL 489) при 230 В; 3RV2011-1DA10 (уставка 3 A) или 3RV2711-1DD10 (UL 489) при 400/500 В
Выход
Выход	Регулируемое напряжение постоянного тока, изолированное от входного напряжения	Регулируемое напряжение постоянного тока, изолированное от входного напряжения
Номинальное значение выходного напряжения постоянного тока	24 В	24 В
Допустимые отклонения напряжения от номинального значения в статических режимах	±3 %	±3 %
Статическая компенсация отклонений входного напряжения, приблизительно	0.1 %	0.1 %
Статическая компенсация колебаний нагрузки, приблизительно	0.1 %	0.1 %
Остаточные пульсации напряжения пик-пик, не более	50 мВ	50 мВ
Остаточные пульсации напряжения пик-пик, типовое значение
Всплески напряжения пик-пик в диапазоне частот 20 МГц, не более	200 мВ	200 мВ
Всплески напряжения пик-пик в диапазоне частот 20 МГц, типовое значение
Настраиваемый диапазон выходных напряжений	24 … 28.8 В	24 … 28.8 В
Регулировка уровня выходного напряжения	Есть	Есть
Настройка уровня выходного напряжения	С помощью потенциометра	С помощью потенциометра
Замечания
Индикация состояний	Зеленый светодиод 24 V OK	Зеленый светодиод 24 V OK
Сигнализация	Через опциональный сигнальный модуль 6EP1961-3BA10	Через опциональный сигнальный модуль 6EP1961-3BA10
Реакция на отключение/ включение питания	С перерегулированием выходного напряжения приблизительно на 3 %	С перерегулированием выходного напряжения приблизительно на 3 %
Задержка включения, не более	1 с	1 с
Замечания
Время нарастания выходного напряжения, типовое значение	50 мс	50 мс
Время нарастания выходного напряжения, максимальное значение
Номинальный выходной ток	5 A	5 A
Допустимый диапазон изменения выходного тока	0 … 5 A	0 … 5 A
Замечания	Со снижением тока нагрузки при температуре более 60 °C	Со снижением тока нагрузки при температуре более 60 °C
Активная мощность нагрузки, типовое значение	120 Вт	120 Вт
Кратковременный ток перегрузки при коротком замыкании во время включения, типовое значение
Длительность протекания тока перегрузки при коротком замыкании во время включения
Длительный ток перегрузки при коротком замыкании во время включения, типовое значение	5.5 A	5.5 A
Кратковременный ток перегрузки при коротком замыкании во время работы, типовое значение	15 A	15 A
Длительность протекания тока перегрузки при коротком замыкании во время работы	25 мс	25 мс
Длительный ток перегрузки при коротком замыкании во время работы, типовое значение
Параллельное включение блоков питания для увеличения выходной мощности	Есть	Есть
Замечания	Переключаемая характеристика	Переключаемая характеристика
Количество блоков питания, включаемых на параллельную работу	2	2
Эффективность
КПД при Uвых.ном и Iвых.ном, приблизительно	87 %	87 %
Потери мощности при Uвых.ном и Iвых.ном, приблизительно	18 Вт	18 Вт
Автоматическое регулирование
Динамическая компенсация отклонений входного напряжения (Uвх.ном ± 15 %), не более	0.1 %	0.1 %
Динамическая компенсация колебаний нагрузки (Iвых: 50/100/50 %), типовое значение	Uвых ± 3 %	Uвых ± 3 %
Время установки выходного напряжения при изменении нагрузки от 50 до 100%, типовое значение	2 мс	2 мс
Время установки выходного напряжения при изменении нагрузки от 100 до 50%, типовое значение	2 мс	2 мс
Время установки выходного напряжения, максимальное значение	5 мс	5 мс
Защита и мониторинг
Защита выхода от перенапряжений	< 35 В	< 35 В
Ограничение величины выходного тока, типовое значение	5.5 A	5.5 A
Выбираемая характеристика защиты от коротких замыканий	Есть	Есть
Защита от коротких замыканий	Альтернативно: ограничение тока на уровне 5.5 A или защитное отключение	Альтернативно: ограничение тока на уровне 5.5 A или защитное отключение
Допустимая величина тока короткого замыкания, типовое значение	5.5 A	5.5 A
Замечания
Индикатор перегрузки/ короткого замыкания	Желтый светодиод для перегрузки, красный светодиод для защитного отключения	Желтый светодиод для перегрузки, красный светодиод для защитного отключения
Безопасность
Изоляция между первичными и вторичными цепями	Есть	Есть
Разделение потенциалов	Безопасно низкий уровень выходного напряжения по EN 60950-1 и EN 50178	Безопасно низкий уровень выходного напряжения по EN 60950-1 и EN 50178
Класс защиты	Класс I	Класс I
Ток утечки:
максимальное значение	3.5 мА	3.5 мА
типовое значение	0.25 мА	0.25 мА
Марка CE	Есть	Есть
Одобрение UL/CSA	Есть	Есть
Одобрение UL/cUL (CSA)	Список cULus (UL 508, CSA C22.2 № 107.1), файл E197259	Список cULus (UL 508, CSA C22.2 № 107.1), файл E197259
Взрывозащита	-	В подготовке
Одобрение FM	Нет	Нет
Одобрение FM	-	-
Одобрение CB	Нет	Нет
Морские сертификаты	-	GL и ABS в подготовке
Степень защиты по EN 60529	IP20	IP20
Электромагнитная совместимость
Генерируемые помехи	EN 55022 класс B	EN 55022 класс B
Ограничение гармоник в цепи питания	EN 61000-3-2	EN 61000-3-2
Стойкость к воздействию помех	EN 61000-6-2	EN 61000-6-2
Условия эксплуатации, транспортировки и хранения
Диапазон температур:
во время работы	-25 … +70 °C	-25 … +70 °C
замечания	С естественным охлаждением	С естественным охлаждением
Диапазон температур:
во время транспортировки	-40 … +85 °C	-40 … +85 °C
Диапазон температур:
во время хранения	-40 … +85 °C	-40 … +85 °C
Класс влажности по EN 60721	Климатический класс 3K3, без появления конденсата	Климатический класс 3K3, без появления конденсата
Механические характеристики
Технология подключения внешних цепей	Через контакты под винт	Через контакты под винт
Соединители:
подключения входного напряжения	L, N, PE: по 1 контакту под винт для каждой цепи для подключения одножильных или оконцованных проводников сечением 0.2 ... 2.5 мм²	L, N, PE: по 1 контакту под винт для каждой цепи для подключения одножильных или оконцованных проводников сечением 0.2 ... 2.5 мм²
подключения нагрузки	L+, M: по 2 контакта под винт для каждой цепи для подключения проводников сечением 0.2 ... 2.5 мм²	L+, M: по 2 контакта под винт для каждой цепи для подключения проводников сечением 0.2 ... 2.5 мм²
для дополнительных цепей	-	-
Ширина корпуса	70 мм	70 мм
Высота корпуса	125 мм	125 мм
Глубина корпуса	125 мм	125 мм
Установочная ширина	70 мм	70 мм
Установочная высота	225 мм	225 мм
Масса, приблизительно	1.2 кг	1.2 кг
Установка бок о бок	Есть	Есть
Настенный монтаж	Нет	Нет
Установка на профильную шину	Есть	Есть
Установка на профильную шину S7-300	Нет	Нет
Установка	На профильную шину DIN EN 60715 35x7.5/15	На профильную шину DIN EN 60715 35x7.5/15
Дополнительные компоненты	Буферный модуль, сигнальный модуль	Буферный модуль, сигнальный модуль
Механические аксессуары
