SIMOREG CCP

Устройство защиты коммутации SIMOREG CCP служит для защиты управляемого сетью SINAMICS DC MASTER от срыва коммутации.

В управляемых сетью преобразователях для коммутации отдельных силовых полупроводниковых элементов требуется соответствующее обратное напряжение. Совершение коммутации может быть сорвано (срыв коммутации инвертора) в результате неуправляемых переключений, вызванных падением напряжения в питающей сети (например, слабые сети, грозы и т.д.). Образуется большой ток в обратном направлении ( в сеть питания), или внутри преобразователя. Это может в свою очередь привести к перегоранию предохранителей или, при определенных условиях, к разрушению силовых полупроводниковых элементов.

Программное обеспечение SINAMICS DC MASTER обнаруживает срыв коммутации и в модуль SIMOREG CCP посылается сигнал на отключение силовых полупроводниковых ключей базового модуля. SIMOREG CCP отключает силовые полупроводниковые ключи, удостоверяется о соблюдении условий для снижения тока двигателя и поглощает запасенную в двигателе магнитную энергию, переводя ее в электрическую.

Дизайн

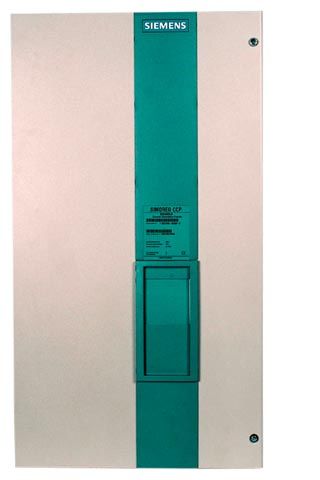

SIMOREG CCP заметно отличается компактным и эргономичным дизайном.

Функции

Напряжение сети, ток сети, также как и напряжение якоря постоянно контролируются в SINAMICS DC MASTER.

Возможное опрокидывание инвертора (ской коммутации - прямой пробой) определяется из этих величин, что приводит к запуску следующего процесса:

1. Мгновенный запрет импульсов поджига в SINAMICS DC MASTER

2. Преобразователь посылает "команду выключения" на SIMOREG CCP (по последовательному интерфейсу).

3. SIMOREG CCP закрывает тиристоры, подключая предварительно заряженные конденсаторы антипараллельно тиристорам. В результате ток преключается с преобразователя в SIMOREG CCP. Конденсаторы разряжаются током, который они принимают и заряжаются до обратной полярности. Ток якоря начитает снижаться, как только напряжение на конденсаторах достигает значение ЭДС мотора. Однако, напряжение якоря продолжает повышаться. Как только оно достигнет предела, резисторы включаются и поглощают энергию с мотора во время оставшейся фазы снижения тока.

4. SINAMICS DC MASTER выдает сообщение об отказе.

5. SIMOREG CCP перезаряжает конденсаторы с обратной полярностью, делая возможным новый цикл.

Каждый раз, когда подано напряжение сети (напр. контактором), SIMOREG CCP требует примерно 3 с до готовности, конденсаторы должны быть заряжены.

После срабатывания, SIMOREG CCP требует некоторого времени до повторного цикла. Пауза зависит от режима непосредсвенно перед срабатыванием и сразу после. С одной стороны, конденсаторы должны быть заряжены до требуемой величины с обратной полярностью (прим. 10 с). С другой стороны, резисторы, рассеивающие энергию в тепло при снижении тока якоря, требуеют времени вычисляемого программной в ССР. В зависимости от выделенной энергии, это может потребовать до прим. 20 мин.

SINAMICS DC MASTER снабжет параметрами для настройки и контроля, для работы, пусконаладки и диагностирования SIMOREG CCP. Состояние SIMOREG CCP сообщается посредством соединений и срабатывание SIMOREG CCP и его отказ выдаются соответсвующими сообщениями.

Обмен данным между SINAMICS DC MASTER и SIMOREG CCP происходит по последовательному каналу.

Интеграция

SINAMICS DC MASTER – SIMOREG CCP

В следующей таблице перечислены преобразователи SIMOREG CCP, которые подходят для конкретного SINAMICS DC MASTER.

Эта информация основана на номинальных данных (с учетом конкретных предельных значений) компонентов, а с другой стороны, типичных номинальных данных двигателей постоянного тока Siemens из каталога DA 12 • 2008 год.

Примечание:
Для конфигурации систем и устройств с пониженным номинальным значением (например, ном. значение DC, ном. значение US, снижение напряжения ), при определенных обстоятельствах, могут быть найдены подходящие комбинации, которые не перечислены в таблице.

Для детального инжиниринга и при выборе соответствующего CCP, наш технический персонал поддержки может предоставить вам помощь в местном офисе компании Siemens. Пожалуйста, сформулируйте следующие данные установки или системы:

Питание от сети напряжения и силового блока
Обязательный диапазон пониженного напряжения силовой части
Номинальное напряжение якоря
Номинальный ток двигателя
Необходимость перегрузки по току (величина, продолжительность цикла)
Индуктивность нагрузки (двигатель, кабель плюс при необходимости сглаживания дросселя)

SINAMICS DC MASTER			SIMOREG CCP
Тип	Номинальное напряжение DC	Номинальный ток DC	Тип	Номинальное напряжение	Номинальный ток
	V	A		V	A
6RA8078-6DV62-0AA0	420	280	6RA7085-6FC00-0	460 V 3 AC	DC 600
6RA8081-6DV62-0AA0		400
6RA8085-6DV62-0AA0		600
6RA8078-6FV62-0AA0	480	280
6RA8082-6FV62-0AA0		450
6RA8085-6FV62-0AA0		600
6RA8085-6DV62-0AA0	420	600	6RA7091-6FC00-0		DC 1 200
6RA8087-6DV62-0AA0		850
6RA8091-6DV62-0AA0		1 200
6RA8085-6FV62-0AA0	480	600
6RA8087-6FV62-0AA0		850
6RA8091-6FV62-0AA0		1 200
6RA8091-6DV62-0AA0	420	1 200	6RA7095-6FC00-0		DC 2 000
6RA8093-4DV62-0AA0		1 600
6RA8095-4DV62-0AA0		2 000
6RA8081-6GV62-0AA0	600	400	6RA7090-6KC00-0	690 V 3 AC	DC 1 000
6RA8085-6GV62-0AA0		600
6RA8087-6GV62-0AA0		850
6RA8086-6KV62-0AA0	725	760
6RA8090-6KV62-0AA0	725	1 000
6RA8090-6GV62-0AA0	600	1 100	6RA7095-6KC00-0		DC 2 000
6RA8093-4GV62-0AA0		1 600
6RA8095-4GV62-0AA0		2 000
6RA8090-6KV62-0AA0	725	1 000
6RA8093-4KV62-0AA0		1 500
6RA8095-4KV62-0AA0		2 000

Особенности

SIMOREG CCP ограничивает ток при срыве коммутации до безопасного значения так, что тиристоры и плавкие предохранители были защищены. Это позволяет избежать сложной и трудоёмкой замены плавких предохранителей после срыва коммутации инвертора.

Хотя недостатки инвертора коммутации не могут быть предотвращены, их последствия могут быть.

Редукторы и приводная машина защищены при отключении тока прежде чем он достигнет своего возможного максимального значения в случае неисправности, тем самым защищая их от недопустимо высокого крутящего момента скачков напряжения.
Для высоких номинальных токов до сих пор использовались высокоскоростные выключатели DC, чтобы защитить плавкие предохранители от разрыва. При использовании CCP защита теперь возможна даже для более низких токов, в результате чего у SIMOREG CCP есть следующие преимущества по сравнению с высокоскоростными выключателями DC даже на уровне тока высокого напряжения:
- Защита также для циркулирующих токов
- Более низкие системные затраты
- Более низкие требования к пространству
- Никаких дополнительных воздушных реакторов для сокращения нынешних темпов нарастания при возникновении ошибки
- Более низкие эксплуатационные расходы, т.к. не требует обслуживания
- Высокая степень доступности

Схема подключения

Блок-схема

Работа без главного контактора не допускается.
Управляющее напряжение для главного контактора (или выключателя) всегда должно быть направлено через клеммы XR (подключение 109 и 110) от преобразователя SINAMICS DC MASTER, а также через клеммы X_Contactor (соединения 4 и 5) SIMOREG CCP.

Для приложений с SIMOREG CM, в случае неисправности, конвертер или SIMOREG CCP должны иметь возможность безопасно отключить устройство от сети питания. Кроме того, необходимо обеспечить, чтобы в общей сложности задержка времени всех коммутационные элементов в цепи управления не должны превышать время, установленное с помощью соответствующих параметров. Когда SINAMICS DC MASTER преобразователи подключаются параллельно, каждый непосредственно параллельно связан с SIMOREG CCP (см. блок-схему для параллельного подключения).

Блок-схема для параллельного подключения

Технические данные

		6RA7085-6FC00-0	6RA7091-6FC00-0	6RA7095-6FC00-0	6RA7090-6KC00-0	6RA7095-6KC00-0
Номинальное напряжение	V	460 (+15 %/-20 %)			690 (+10 %/-20 %)
Номинальный ток	A	600	1 200	2 000	1 000	2 000
Диапазон тока, который может быть покрыт ¹⁾	A	до 600	до 1 200	до 2 000	до 1 000	до 2 000
Номинальное напряжение питания, питание электроники	В	380 (-20 %) … 60 V (+15 %) 2 AC; I_n = 1 A или 190 (-20 %) … 230 V (+15 %) 1 AC; I_n = 2 A
Номинальная частота	Гц	45 ... 65
Потери мощности	Вт	100
Окружающая температура
Работа	°C	0 ... 55
Хранение и транспортировка	°C	-25 ... +70
Уровень установки выше уровня моря	м	≤ 1 000 м
Климат.класс		3K3 согласно EN 60721-3-3
Степеь загрязнения		2 согласно EN 50178 ²⁾
Степень защиты		IP00 согласно EN 60529
Размеры
Ширина	мм	406
Высота	мм	780
Глубина	мм	500
Приблиз.вес	кг	35	35	55	45	75
Предохранитель для соединений 1U1, 1V1, 1W1 и 1D1		3NA3365-6 1каждый	3NA3365-6 1 каждый	3NA3365-6 2 каждый в параллель	3NA3365-6 1 каждый	3NA3365-6 2 каждый в параллель
Предохранитель для соединений 2U1, 2V1, 2W1 (защита кабеля 10 A)		DIAZED 5SD604

¹⁾ Диапазон тока, который может быть покрыт соответствует фактическому номинальному току SINAMICS DC MASTER. Если номинальный ток снижается (через параметр), то применяется нижнее полученное значение. Это означает, что для SINAMICS DC-MASTER с (в зависимости от типа платы) номинальным током выше чем 2 000 (необходимо, например, для поддержания большего времени перегрузки), можно использовать CCP, если фактический номинальный ток не превышает 2 000 А. Возможность перегрузки 1.8 от фактического номинального тока может быть дополнительно использована

²⁾ Определение степени загрязнения 2:
Как правило, происходит только нетокопроводящее загрязнение. Однако,проводящее загрязнение может иногда происходить в течение короткого периода времени, если электронное оборудование не будет эксплуатироваться.

Основыне технические данные
Соответствующие стандарты
EN 50178	Оснащение силовых электроустановок электронным оборудованием
EN 50274	Низковольтные комплектные устройства распределения и управления. Защита от поражения электрическим током. Защита от непреднамеренного прямого контакта с опасными токоведущими частями
EN 60146-1-1	Преобразователи полупроводниковые. Основные требования и преобразователи, переключаемые от сети. Технические условия на основные требования
EN 61800-1	Системы силовых электроприводов с регулируемой скоростью. Часть 1. Общие требования. Номинальные технические характеристики низковольтных систем силовых электроприводов постоянного тока с регулируемой скоростью
EN 61800-3	Системы электродвигательных приводов с регулируемой скоростью. Часть 3. Стандартные требования к электромагнитной совместимости продукции и специальные методы испытаний
EN 61800-5-1	Системы силовых электрических приводов с регулируемой скоростью. Часть 5-1. Требования безопасности, электрические, термические и энергетические
IEC 62103 (identical to EN 50178)	Оснащение силовых электроустановок электронным оборудованием
UBC 97	Единые строительные нормы
Механическая прочность	Хранение	Транспортировка	Эксплуатация
Вибрационная нагрузка	1M2 согласно EN 60721-3-1 (не бросать)	2M2 согласно EN 60721-3-2 (не бросать)	Постоянное отклонение: 0.075 мм от 10 до 58 Гц Постоянное ускорение: 10 м/с² от > 58 до 200 Гц (тестирование и измерение техники согласно EN 60068-2-6, Fc)
Ударная нагрузка	1M2 согласно EN 60721-3-1 (не бросать)	2M2 согласно EN 60721-3-2 (не бросать)	100 м/с² at 11 ms (тестирование и измерение техники согласно EN 60068-2-27, Ea)
Группа по согласованиям
UL/cUL	UL файл № E145153
UL 508 C (UL стандарт для преобразования питания оборудования), сертификация преобразователей включаяя 575 В
ГОСТ

Дополнительно

Описание	Номер заказа
Инструкция по эксплуатации для SIMOREG CCP в печатном виде
английский, немецкий	6RX1700‑0DD74 (издание 04)
французский, итальянский, испанский	6RX1700‑0DD83 (издание04)
Инструкция по эксплуатации для SINAMICS DC MASTER и SIMOREG CCP на DVD английский, французский, немецкий, итальянский, испанский, русский ¹⁾	6RX1800‑0AD64
Patch кабель UTP CAT5 согласно ANSI/EIA/TIA 568 Кабель для параллельного соединения SINAMICS DC MASTER и SIMOREG CCP, приблиз. 5 м, и соединительный кабель, для цепи блокировки импульсов управления при подключении SIMOREG CCP в параллель	6RY1707‑0AA08
FiringUnitTrigger плата Печатная плата для блокировки импульсов управления для параллельного соединения	6RY1803‑0CP00

1) Русского для SIMOREG CCP нет.
