Защита от перенапряжений SICROWBAR DC

Заказные данные
(18)

Область применения

SICROWBAR DC - ограничитель перенапряжений - защищает обмотки и преобразователь от перенапряжений при питании большой индуктивности, например, обмоток возбуждения синхронных машин, машин постоянного тока или подъемных устройств в виде электромагнитов.

Кроме того опционально возможно использовать данный блок для быстрого снятия возбуждения по внешнему сигналу.при этом должен быть предусмотрен гасящий резистор для перехода из возбужденного в невозбужденное состояние.

Дизайн

Наиболее важные компоненты устройства:

Два тиристора дискового типа в антипараллельном соединении
Схема запуска, которая, в зависимости от версии, запускает тиристор при определенном напряжении в обратном направлении
Модуль определения напряжения в резисторе перехода из возбужденного в невозбужденное состояние, определения проводимого тока, опредления, когда ограничитель напряжения запускается и подает сигнал, используя двоичные выходы.
Подключение питания C, D
Клемма XEW1 для подключения сенсорного кабеля от резистора перехода из возбужденного в невозбужденное состояние.
Модуль "Опциональный элемент перехода из возб. в невозб. состояние" (опция G11).

Модуль позволяет быть запущенными в любое время под контролем трех быстрых реле, которые независимы друг от друга.

Способ действия

Два тиристора включены встречно-параллельно, подключенвы между D и C, могут кратковременно (примерно 5 с) проводить ток импульса. Перенапряжение открывает шунтирующий диод в цепи запуска, который, в свою очередь, открывает блокирующий тиристор и проводит ток импульса через блокирующий тиристор сквозь диод, подключенный антипараллельно к его катоду и аноду. Независимо от полярности перенапряжения, пороговый диод всегда открывается в одном и том же направлении используя мостовой выпрямитель и ток поджига ограничен между 6 и 8А последовательно включенным резистором. Тиристор открыт только миллисекунды и напряжение быстро снижается до прямого напряжения (от 1 до 1.5В)

Ток нагрузки повышает температуру дискового тиристора и его корпус и сборка поглощают выделяющееся тепло. Соответсвенно цикл может быть повторен после некоторой паузы (см. спецификации).

Опция быстрого де-возбуждения (G11) подключается к цепи поджига таким образом, что тиристоры могут быть открыты в любой момент времени по сигналу от любого из трёх реле, независимых друг-от друга. Подразумевается ,что напряжение достаточное. Т.е. примерно 5% от напряжения порога срабатывания. Каждое из трех реле может управляться 24В DC, от 110В до 125В DC или от 220В до 240В DC.

Контроль напряжения для де-возбуждения/разрядного резистора подключен к внешнему де-возбуждению/разрядному резистору Если оно срабатывает, питающий преобразователь должен быть блокирован или ток снижен до 0. Модуль контроля напряжения требует внешнего питания 24В DC с током не менее 100 мA.

Резистор для де-возбуждения/разряда - это внешнее устройство и не входит в объем поставки защиты от перенапряжения SICROWBAR DC. Его сопротивление должны быть достаточно низким, чтобы даже при максимальном токе нагрузки, напряжение оставалось ниже чем порог повреждения преобразователя и / или защищаемой обмотки. Минимальное значение определяется наряжением питания и максимальным током нагрузки преобразователя (выбором предохранителей). Требуемое время девозбуждения также должно приниматься в расчет при выборе резистора.

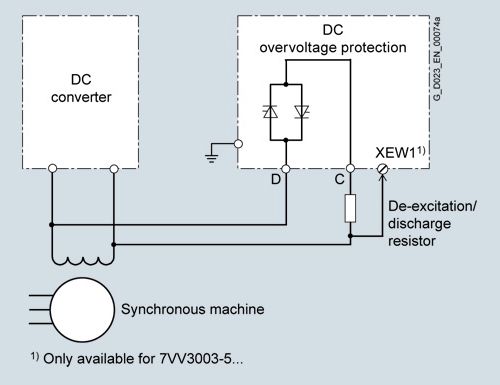

Конфигурация

Полный комплект включает защиту перенапряжения SICROWBAR DC и снятия возбуждения/разрядного сопротивления.

При выборе прибора должны быть определены следующие параметры:

1. Напряжение зажигания - если это будет достигнуто, тиристоры SICROWBAR DC включены.

2. Максимальный проходящий ток или максимальное I²t значение.

Подробные замечания по проектированию, по применяемым нормам и по подключению ограничителя перенапряжений приведены в инструкции по эксплуатации на DVD-диске, поставляемом с каталогом D 23.1 или в интернете http://support.automation.siemens.com/WW/view/en/21690222/130000.

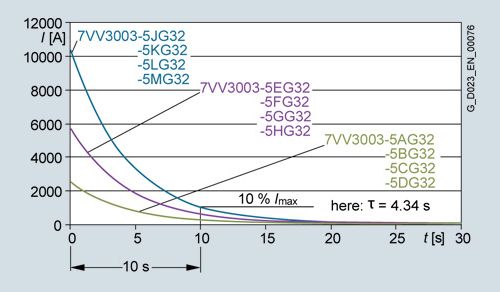

Типичная характеристика тока нагрузки для трех этапов питания устройств

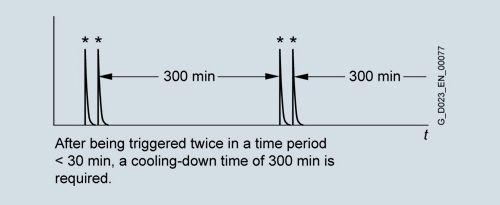

Время охлаждения

Опции

Опция	Заказной номер	Заметки	Заказной номер для отдельного заказа
Быстрое снятие возбуждения	G11	Быстрое снятие возбуждения с помощью одного из трех реле, каждое из которых имеет следующие напряжения управления: 220 ... 240 В DC, +10 % -20 % 110 ... 125 В DC, +10 % -20 % 24 В DC, +10 % -20 %	7VV3003‑7FG00

Опция

Заказной номер

Заметки

Заказной номер для отдельного заказа

Быстрое снятие возбуждения

G11

Быстрое снятие возбуждения с помощью одного из трех реле, каждое из которых имеет следующие напряжения управления:

220 ... 240 В DC,
+10 % -20 %

110 ... 125 В DC,
+10 % -20 %

24 В DC,
+10 % -20 %

7VV3003‑7FG00

Технические данные

Основные технические данные	SICROWBAR DC ограничитель перенапряжения
Степень защиты	IP00 по EN 60529
Класс защиты	l по EN 50178
Категория перенапряжения	III по EN 60664
Определение зазоров и путей утечки	Степень загрязнения 2 по EN 50178
Высота установки	≤ 2 000 м над уровнем моря
Проверка изоляции напряжения силовой части (первый тест) относительно корпуса, определение напряжения (сигнал) и быстрое высвечивание (контроль)	5.5 kV 50 Hz 1 мин. согласно EN 60034-1 для номинального напряжения возбуждения до 750 В DC
Климатический класс	3K3 по EN 60721-3-3
Допустимая температура окр.среды
При работе	0 ... +40 °C
При хранении	-25 ... +70 °C
Питание, необходимое для определения напряжения	24 V DC, +10 % , -20 %, 100 mA

		SICROWBAR DC ограничитель перенапряжения
		7VV3003-5AG32	7VV3003-5BG32	7VV3003-5CG32	7VV3003-5DG32
Пусковое напряжение	V	800 ± 100	1 200 ± 100	1 600 ± 100	2 200 ± 150
Макс.импульсный ток	kA	2.5
Критичное отклонение напряжения	V/µs	1 000
Критичное отклонение тока	A/µs	80
I²t	A²s	13.6 × 10⁶
Размеры
Ширина	мм	265
Высота	мм	350
Глубина	мм	285
Приблиз.вес	кг	17

		SICROWBAR DC ограничитель перенапряжения
		7VV3003-5EG32	7VV3003-5FG32	7VV3003-5GG32	7VV3003-5HG32
Пусковое напряжение	V	1 600 ± 100	2 200 ± 150	2 600 ± 150	3 000 ± 150
Макс.импульсный ток	kA	5.8
Критичное отклонение напряжения	V/µs	1 000
Критичное отклонение тока	A/µs	300
I²t	A²s	73 × 10⁶
Размеры
Ширина	мм	265
Высота	мм	350
Глубина	мм	285
Приблиз.вес	kg	18

		SICROWBAR DC ограничитель перенапряжения
		7VV3003-5JG32	7VV3003-5KG32	7VV3003-5LG32	7VV3003-5MG32
Пусковое напряжение	V	1 600 ± 100	2 200 ± 150	2 600 ± 150	3 000 ± 150
Макс.импульсный ток	kA	10.5
Критичное отклонение напряжения	V/µs	1 000
Критичное отклонение тока	A/µs	300
I²t	A²s	239 × 10⁶
Размеры
Ширина	мм	265
Высота	мм	350
Глубина	мм	285
Приблиз.вес	кг	20

Дополнительно

Запасные части можно посмотреть в интернете http://workplace.automation.siemens.de/sparesonweb.
