SIMATIC Microbox PC

Заказные данные
(2)
Аксессуары
(4)

SIMATIC PCS 7 OS Client 427C базируется на SIMATIC IPC427C (Microbox) и могут быть использованы в системах SIMATIC PCS7 как клиент для системы управления и SIMATIC BATCH. Это отличная альтернатива для приложений SIMATIC PCS7 Workstation .

SIMATIC PCS 7 OS Client 427C доступна в двух версиях. Они отличаются жестким диском:

SIMATIC PCS 7 OS Client 427C (HDD)
жестким диском 2.5" SATA-HDD, 80 GB
SIMATIC PCS 7 OS Client 427C (SSD)
с твердотельным жестким диском 2.5" SATA-SSD, 32 GB

Дизайн

Благодаря необычайным физическим свойствам, все версии SIMATIC PCS 7 OS Client 427C позволяют работать без обслуживания 24/7 без вентилятора.

Отсутствие вращающихся частей в версии SSD особенно защищают от вибрации и ударов. Когда станции работают в местах с ограниченным доступом (RAL), например в шкафах управления, рабочие температуры от 0 °C to +50 °C. Специальные свойства также допускаются в этих поставках. Это сертифицированно многими сертифицирующими организациями (см. техническую спецификацию).

Компактный дизайн SIMATIC PCS7 OS Client 427C (HDD/SSD) и гибкие варианты сборки (DIN rail, настенный или вертикальный монтаж) в горизоной или вертикальной ориентации, позволяют сэкономить место при монтаже.

Расширения/интерфейсы

Однако расширение и количество интерфейсов ограничено компактным дизайном. SIMATIC PCS 7 OS Client 427C (HDD/SSD) имеет:

4 USB ports (2.0/high-speed)
1 COM1 port (RS 232)
1 DVI-I port (combined DVI/VGA)
2 Ethernet interfaces 10/100/1000 Mbit/s (RJ45)

Два интегрированных Ethernet интерфейса имеют возможность работы в team режиме для соединения с терминальной шиной(для дальнейшей информации см. руководство "Отказоустойчивые системы управления", раздел "Redundant, fault-tolerant terminal bus").

SIMATIC PCS7 OS Client 427C (HDD/SSD) поставляются без устройств ввода/вывода. В дополнении к клавиатуре и мыши, другие устройства могут быть подключены с помощью существующих USB портов, например 3.5" floppy disk drive, оптический диск (DVD-ROM/DVD±RW) или считыватель чипкарт USB.

Промышленный монитор с аналоговым (VGA) или цифровым (DVI) входом может быть присоединен через DVI-I порт. Кабельный адаптер, требуемый для аналогового VGA, поставляется с SIMATIC PCS 7 OS Client 427C (HDD/SSD). Многомониторный вариант не поддерживается.

Функции мониторинга

Параметризируемые мониторинговые функции могут быть записаны через SIMATIC PC DiagMonitor и SIMATIC PCS7 Maintenance Station. Эти функции мониторинга включают:

Выполнение программы (watchdog)
Температура процессора и материнской платы
Расширенные функции диагностики/сообщений, например, счетчик часов работы, статус жесткого диска или статус системы

Сигналы "Power" и "Watchdog" отображаются на LEDs.

Предустановленное программное обеспечение

Следующее программное обеспечение установлено на SIMATIC PCS7 OS Client 427C (HDD/SSD):

Windows XP Professional MUI операционная система (German, English, French, Italian, Spanish, Chinese)
SIMATIC PCS 7 OS Software Client V7.1 incl. SP
SIMATIC PC DiagMonitor диагностическое программное обеспечение

Технические данные

SIMATIC IPC427C (Microbox), SIMATIC PCS 7 OS Client 427C version
Design and equipment features
Design	DIN rail or wall mounting; horizontal (preferred) or vertical Portrait assembly; vertical
Degree of protection to EN 60529	IP20
CPU
Processor	Intel Pentium Core 2 Duo 1.2 GHz
Front Side Bus	800 MHz
Second Level Cache	3 MB
Chipset	Intel GM45/ICH9M
Main memory	1024 MB DDR3-SDRAM SO-DIMM modules
Graphic
Graphic controller	Intel GMA4500 integrated in the chipset
Graphics memory	32 ... 256 MB shared memory
Resolutions/frequencies
CRT	Up to 1920 x 1200, 60 ... 120 Hz
DVI	Up to 1920 x 1200, 60 Hz
Drives, alternative
Hard disk drive	1 x 2.5" SATA-HDD
Solid State Disk	1 x 2.5" SATA-SSD
CD-ROM/DVD‑RW/diskette	Connectable via USB (not included in scope of delivery)
Interfaces
Ethernet	2 x Ethernet port (RJ45) Intel 82574L 10/100/1000 Mbps, isolated, two independent controllers, teaming-capable
USB	4 x USB 2.0/high-speed
Serial	1 x COM1 RS 232, 115 kbit/s max., 9-contact Sub-D connector
Parallel	‑
Graphics connection	1 x DVI-I (DVI/VGA combined) DVI: Digital VGA: Analog
Keyboard/mouse	Connectable via USB (not included in scope of delivery)
LED displays	Power Watchdog
Operating system / basic software
Operating system	Windows XP Professional MUI operating system (German, English, French, Italian, Spanish, Chinese)
System-tested SIMATIC industrial software	SIMATIC PC DiagMonitor integrated in preinstallation
Monitoring / diagnostics functions
Watchdog	Monitoring of program execution Restart can be parameterized following faults Monitoring time adjustable in the software
Temperature	Processor Motherboard (via SIMATIC PC DiagMonitor and SIMATIC PCS 7 Asset Management)
Runtime meter	(via SIMATIC PC DiagMonitor and SIMATIC PCS 7 Asset Management)
Safety
Protection class	Protection class I in accordance with IEC 61140
Safety directives	EN 60950-1; UL 60950; CAN/CSA-C22.2 No. 60950-1; UL 508;CAN/CSA-C22.2 No. 142 or CAN/CSA-C22.2 No. 14-05
Noise level
Operation	< 40 dB (A) to DIN 45635‑1
Electromagnetic compatibility (EMC)
Radiated interference	EN 61000‑6‑3 , EN 61000‑6‑4, CISPR22:2004 Class B; FCC Class A
Immunity to conducted interference on the supply lines	± 2 kV (to IEC 61000-4‑4; burst) ± 1 kV (to IEC 61000-4‑5; symmetrical surge) ± 2 kV (to IEC 61000-4‑5; asymmetrical surge)
Immunity to interference on signal lines	± 1 kV (to IEC 61000-4‑4; burst; length < 3 m) ± 2 kV (to IEC 61000-4‑4; burst; length > 3 m) ± 2 kV (to IEC 61000-4‑5; surge; length > 30 m)
Immunity to static discharge	± 6 kV contact discharge (to IEC 61000‑4‑2) ± 8 kV air discharge (to IEC 61000‑4‑2)
Immunity to high-frequency irradiation	10 V/m, 80 to 1 000 MHz and 1.4 to 2 GHz, 80 % AM (to IEC 61000‑4‑3) 1 V/m, 2 to 2.7 GHz, 80 % AM (to IEC 61000‑4‑3) 10 V, 10 kHz to 80 MHz, 80 % AM (to IEC 61000‑4‑6)
Immunity to magnetic fields	100 A/m rms value 50/60 Hz to IEC 61000‑4‑8
Climatic conditions
Temperature	Tested according to IEC 60068‑2‑1, IEC 60068‑2‑2, IEC 60068‑2‑14
Operation
Horizontal mounting position	Operation with hard disk: with max. 3 expansion modules (max. load 9 W): +5 to +40 °C Operation with SSD: with max. 3 expansion modules (max. load 9 W): 0 to +45 °C Operation with SSD in RAL¹⁾ with max. 3 expansion modules (max. load 9 W): 0 to +50 °C
Vertical / portrait mounting position	Operation with hard disk with max. 3 expansion modules (max. load 9 W): +5 to +40 °C Operation with SSD in RAL¹⁾ with max. 3 expansion modules (max. load 9 W): 0 to +45 °C
Horizontal mounting position	Operation with SSD without expansion modules: 0 to +40 °C
Storage/transport	-40 ... +60 °C (HDD) or -40 ... +70 °C (SSD)
Gradient	Operation: Max. 10 °C/h; storage: 20 °C/h; no condensation
Relative humidity	Tested according to IEC 60068‑2‑78, IEC 60068‑2‑30
Operation	5 ... 80% at 25 °C (no condensation)
Storage/transport	5 ... 95 % at 25 °C (no condensation)
Mechanical environmental conditions
Vibrations	Tested according to IEC 60068-2-6
Operation
With SSD	5 ... 9 Hz: 3.5 mm 9 ... 500 Hz: 9.8 m/s²
With hard disk and wall installation	10 ... 58 Hz: 0.0375 mm 58 ... 200 Hz: 4.9 m/s²
With hard disk and DIN rail mounting or vertical installation	Starting prohibited
Storage/transport	5 ... 9 Hz: 3.5 mm, 9 to 500 Hz: 9.8 m/s²
Shock	Tested according to IEC 60068‑2‑27
Operation	Without hard disk drive: 150 m/s², 11 ms; with hard disk drive: 50 m/s², 30 ms
Storage/transport	250 m/s², 6 ms
Standards, specifications, approvals
Residential area, business and commercial operations, and small businesses
Radiated interference	EN 61000-6-3: 2007
Noise immunity	EN 61000-6-1: 2007
CE industrial environment
Radiated interference	EN 61000-6-4: 2007
Noise immunity	EN 61000-6-2: 2005
cULus	Underwriters Laboratories (UL) compliant with Standard UL 60950‑1, File E115352 and Canadian National Standard CAN/CSA‑C22.2 No. 60950‑1 (I.T.E) or with UL 508, File E85972 and Canadian National Standard CAN/CSA‑C22.2 No. 142 (IND.CONT.EQ) or with Canadian National Standard CAN/CSA‑C22.2 No. 14‑05
Ship specifications for SIMATIC PCS 7 OS Client 427C (SSD)
Shipping Europe of American Bureau Ltd. (ABS)	Yes
Bureau Veritas (BV)	Yes
Det Norske Veritas (DNV)	Yes
Germanischer Lloyd (GL)	Yes
Lloyds Register of Shipping (LRS)	Yes
Nippon Kaiji Kyokai (NK)	Yes
Special features
Quality assurance	according to ISO 9001
Power supply (electrically isolated)
Supply voltage	24 V DC (19.2 ... 28.8 V)
Short-term voltage dip	Min. 15 ms (at 20.4 V) Max. 10 events per hour; recovery time of at least 1 s
Max. current consumption (at 24 V DC)	4 A (at 24 V)
Dimensions and weights
Dimensions (W x H x D in mm)	262 x 142 x 47
Weight	Approx. 2 kg

¹⁾ RAL = Restricted Access Location: Installation of device in operating environment with restricted access, e.g. a locked switchgear cabinet

Дополнительно

Монтажный комплект для портретного монтажа

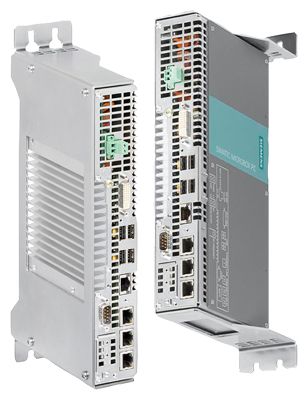

Результатом портретной инсталляции SIMATIC Microbox PC являются интерфейсы на передней части

Портретная установка SIMATIC Microbox PC позволяет сохранять место в шкафу. Крепеж SIMATIC Microbox PC соответствует в этом формфакторе вертикальному расположению DIN рейки.

В результате портретного монтажа, требуемое пространство (W x H в мм) сокращается с 262 x 133 до 62 x 316. Вместе с монтажным комплектом, SIMATIC Microbox PC занимает монтажную глубину в шкафу - 163 mm. Все интерфейсы SIMATIC Microbox PC доступны спереди, эти типы сборок очень удобны для ввода в эксплуатацию.

Когда используется портретный монтажный комплект для SIMATIC Microbox PC, пожалуйста также посмотрите информацию об инсталляции в руководстве "SIMATIC Microbox PC 427C industrial PC".
