SIMATIC RF660A

• Заказные данные
  (2)
• Аксессуары
  (9)
• Информационные материалы

  Информационные материалы

  Универсальная УВЧ антенна SIMATIC RF660A подходящая  для широкого спектра применений на производстве и в логистике.

  Область применения

  Антенны SIMATIC RF660A могут использоваться с устройствами чтения/записи SIMATIC RF630A и SIMATIC RF660A . Типовые применения это конвейерные системы в процессах подачи материала и логистические процессы, например, приёмка и отгрузка товаров. Благодаря прочному дизайну и высокой степени защиты антенны SIMATIC RF660A подходят для тежелйших условий эксплуатации на производстве.

  Функции

  SIMATIC RF660A используется для приёма и передачи RFID сигналов в УВЧ диапазоне. Антенны подключаются к устройствам чтения/записи линейки SIMATIC RF600 кабелями различной длинны. Монтажный комплект для антенн позволяет оптимально настроить их.

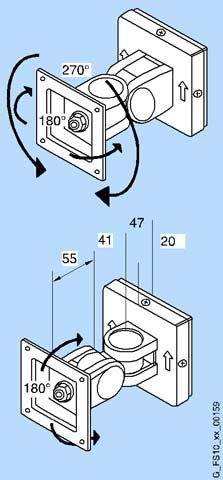

  Чертеж



  Технические данные

  Order number		6GT2812-0AA00	6GT2812-0AA01
  Product type designation		Antenna RF660A 865-868 EU	Antenna RF660A 902-928 US
  Suitability for operation		SIMATIC RF600	SIMATIC RF600
  Wireless frequencies
  Transmission frequency		865 ... 868 MHz	902 ... 928 MHz
  Electrical data
  Impedance		50 Ω	50 Ω
  Polarization		Circular	Circular
  Antenna gain compared to spherical radiator
  ● with circular radiation		7 dB	6 dB
  Standing wave ratio (VSWR) maximum		2	2
  Radiating angle of the antenna
  ● horizontal		60°	70°
  ● vertical		60°	70°
  Type of electrical connection of the antenna		RP-TNC	RP-TNC
  Design of plug-in connection		male	male
  Mechanical data
  Material		PA 12	PA 12
  Color		Pastel turquoise	Pastel turquoise
  Mounting distance
  ● relating to metal surfaces recommended minimum		0 m	0 m
  Permitted ambient conditions
  Ambient temperature
  ● during operation		-25 ... +75 °C	-25 ... +75 °C
  ● during storage		-40 ... +85 °C	-40 ... +85 °C
  ● during transport		-40 ... +85 °C	-40 ... +85 °C
  Protection class IP		IP67	IP67
  Shock resistance		according to EN 60068-2-27	according to EN 60068-2-27
  Shock acceleration		300 m/s²	300 m/s²
  Vibrational acceleration		1 m/s²	1 m/s²
  Design, dimensions and weight
  Width		313 mm	313 mm
  Height		313 mm	313 mm
  Depth		80 mm	80 mm
  Net weight		1.6 kg	1.6 kg
  Mounting type		4 screws M4 according to VESA 100, optional with articulated bracket by using antenna mounting kit	4 screws M4 according to VESA 100, optional with articulated bracket by using antenna mounting kit
  Cable length of antenna cable		0 m	0 m
  Product properties, functions, components general
  Product feature silicon-free		Yes	Yes
  Standards, specifications, approvals
  Certificate of suitability		CE (ETSI EN 302208)	FCC (Title 47, Part 15.247), cULus
  Accessories
  accessories		Antenna cables 1 to 40 m	Antenna cables 1 to 40 m




  Технические данные

  Антенны для использования в Европе	SIMATIC RF660A-УВЧ антенна
  Сопротивление (номинально)	50 Ом
  Поляризация	Круговая
  Частотный диапазон	865 … 868 МГц
  Стандарт	ETSI ES 302208
  Монтаж	Опционально: Направляемый составной монтажный комплект  Входящая вкомплект поставки монтажная пластина
  Вес	1.6 кг
  Цвет	Светло-бирюзовый
  Температура
  Рабочая температура	-25 … +75 °C
  Температура хранения и транспортировки	-40 … +85 °C
  Степень защиты	IP67
  Размеры Д x Ш x В (в мм)	313 x 313 x 80







  Antenna for use in U.S.A., China	SIMATIC RF660A-UHF antenna
  Impedance (nominal)	50 Ohm
  Polarization	Circular
  Frequency band	902 … 928 MHz
  Connection	Reverse polarity TNC
  Conformity	FCC Title 47, Part 15.247, Chinese Radio Regulations
  Mounting	Optional: Flexible mounting with jointed arm by means of antenna mounting kit Various mounting possibilities with supplied mounting adapter plate Vesa 75 x 75 mm
  Weight	1.5 kg
  Color	Pastel turquoise
  Ambient temperature
  During operation	-25 … +75 °C
  During transportation and storage	-40 … +85 °C
  Degree of protection	IP67
  Dimensions L x W x H (in mm)	313 x 313 x 80
