3RU2 до 40 A для стандартных применений

Заказные данные
(225)

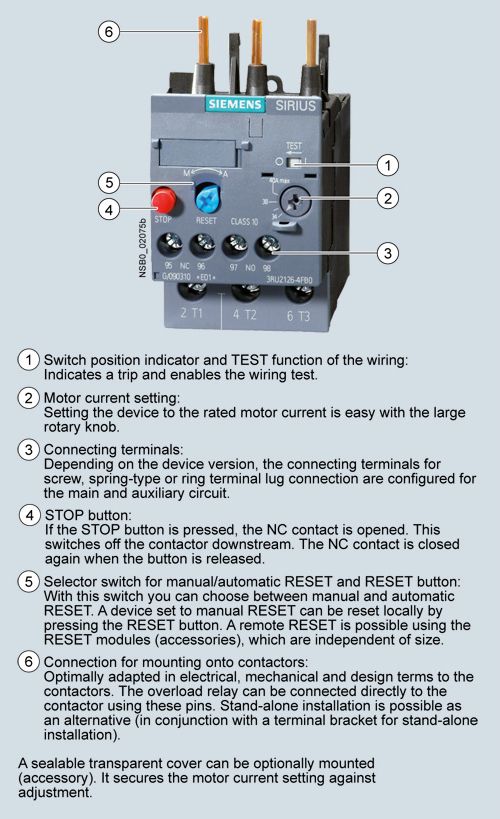

Реле перегрузки 3RU2126-4FB0

Тепловые реле перегрузки 3RU21 до 40 A разработаны для обратно-зависимой защиты потребителей от чрезмерного перегрева из-за перегрузки или выпадения фазы для нормальных условий пуска ( "Функции" - см. http://www.siemens.de/lowvoltage/support). Перегрузка или выпадение фазы приводят к превышению тока электродвигателя выше номинального. Превышение уровня тока приводит к нагреву и изгибу биметаллических пластин реле и, как результат, к срабатыванию механизма расцепления и изменению коммутационного состояния блок-контактов. Блок-контакты в свою очередь отключают нагрузку посредством контактора. Время срабатывания реле зависит от разницы между током, превышающим номинальный и номинальным рабочим током I_e ("Время-токовые характеристики " - см. http://www.siemens.de/lowvoltage/support).

Статус "срабатывание" сигнализируется индикатором коммутационного состояния реле. Сброс может осуществлять как в ручном, так и в автоматическом режиме по прошествии необходимого для охлаждения времени ("Функции" - см. http://www.siemens.de/lowvoltage/support.)

Аппараты производятся по технолгии, не вредящей окружающей среде и содержат повторно перерабатываемые материалы. Они соответствуют мировым стандатрам.

Тип защиты ЕЕх "повышенная безопасность" по ATEX (директива 94/9/EC)

Тепловые реле перегрузки 3RU21применимы для защиты от перегрузки электродвигателей во взрывозащищенном исполнении с типом защиты ЕЕх е "повышенная безопасность". Реле соответствуют требованиям EN 60079-7 (Электрические аппараты для взрывооопасных зон – повышенная безопасность "e").

3RU21 имеют сертификат о прохождениии типовых испытаний EC для категории (2) G/D (DMT 98 ATEX G 001).

Область применения

Промышленность

Тепловые реле перегрузки 3RU21 могут использоваться для широкого спектра примениний в промышленности, где требуется надежная защита от перегрузки потребителей электроэнергии (например, электродвигателей) при нормальных условиях пуска (КЛАСС 10).

Применение

Тепловые реле перегрузки 3RU21 разработаны для защиты 3-х и 1-фазных электродвигателей ( AC и DC).

Если 1-фазные AC или DC потребители защищаются реле типа 3RU21, все три биметаллические пластины должны нагреваться. Для этой цели все три полюса дожны быть подключены последовательно.

Условия окружающей среды

Тепловые реле перегрузки 3RU21 имею температурную компенсацию в соответствии с IEC 60947-4-1 для диапазона температур от -40 до +60 °C. При температурах от +60 до +80 °C рабочие токи должны быть снижены в соответствии с коэффициентами, указанными в таблице ниже.

Окр. температура	Дерейтинг
	Диапазоны токов уставки/ коэффициенты
°C	0.11 ... 20 A	17 ... 40 A
+60	1.0	1.0
+65	0.94	0.97
+70	0.87	0.94
+75	0.81	0.90
+80	0.73	0.86

Особенности

Наиболее важные характеристики и преимущества тепловых реле перегрузки 3RU21 приведены в обзоре в PDF-формате: "Тепловые реле перегрузки SIRIUS 3RU2".

Дальнейшая информация

Более подробную информацию можно найти в:

Руководстве "SIRIUS Innovations – реле перегрузки SIRIUS 3RU2/3RB3", http://support.automation.siemens.com/WW/view/en/60298164
либо в специльных статьях, посвященных отдельным продуктам, http://support.automation.siemens.com/WW/view/en/34291410/133200
http://support.automation.siemens.com/WW/view/en/20357046/133200
