Монтажные рамки

• Заказные данные
  (14)
• Информационные материалы

  Информационные материалы

  Применение монтажных рамок позволяет получать степень защиты IP65, NEMA4X и NEMA12 (только для внутренних установок). Они могут применяться только в тех случаях, когда толщина стенки шкафа или панели управления не превышает 3 мм.

  Монтажные рамки имеют модификации для панелей операторов следующих типов:

  • SIMATIC MP 277 8" Touch
  • SIMATIC MP 277 8" Key
  • SIMATIC MP 277 10" Touch
  • SIMATIC MP 377 12" Touch

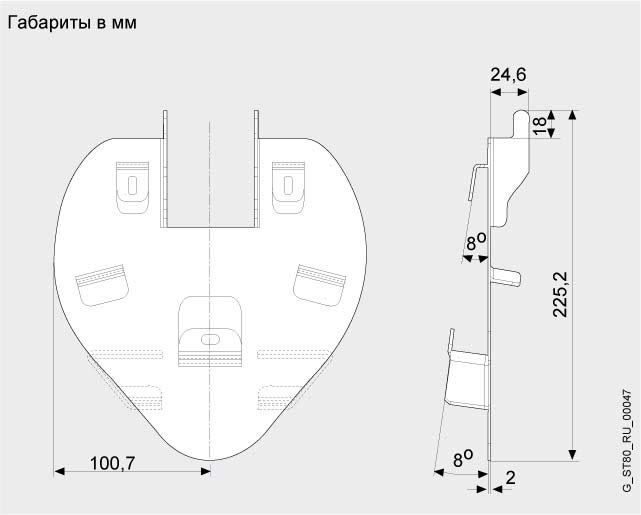

  Чертеж



  Монтажные рамки для мобильных панелей SIMATIC Mobile Panel

  Технические данные

  	6AV6671-3CS00-0AX0	6AV6671-3CS01-0AX0	6AV6671-8XS00-0AX0
  	Монтажные рамки для 8" TOUCH	Монтажные рамки для 8" KEY	Монтажные рамки для 10" / 12" TOUCH
  Использование
  В портретном варианте монтажа	Да	Да	Да
  В ландшафтном варианте монтажа	Да	Да	Да
  Стандарты, одобрения, сертификаты
  CE	Да	Да	Да
  Внешние условия
  Диапазон рабочих температур
  Максимально допустимая температура	55 °C	55 °C	55 °C
  Минимально допустимая температура	0 °C	0 °C	0 °C
  Температура хранения/транспортировки
  Минимальная	-20 °C	-20 °C	-20 °C
  Максимальная	70 °C	70 °C	70 °C
  Относительная влажность
  Макс. относительная влажность	90 %	90 %	90 %
  Материалы
  Корпуса
  Листовая сталь	Да	Да	Да
  Поставка
  Количество	1	1	1





  	6AV6671-8XK00-0AX2	6AV6671-8XK00-0AX1	6AV6671-8XK00-0AX0
  	Пластиковый зажим	Пружинный зажим	Алюминиевый зажим
  Использование
  В портретном варианте монтажа	Да	Да	Да
  В ландшафтном варианте монтажа	Да	Да	Да
  Стандарты, одобрния, сертификаты
  CE	Да	Да	Да
  Внешние условия
  Диапазон рабочих температур
  Максимально допустимая температура	55 °C	55 °C	55 °C
  Минимально допустимая температура	0 °C	0 °C	0 °C
  Температура хранения/транспортировки
  Минимальная	-20 °C	-20 °C	-20 °C
  Максимальная	70 °C	70 °C	70 °C
  ОТносительная влажность
  Макс. относительная влажность	90 %	90 %	90 %
  Материалы
  Тип винта
  4.5 V	Да		Да
  Корпус
  Пластик	Да	Да
  Алюминий			Да
  Разрешения
  Ширина	30 мм	20 мм	15 мм
  Высота	17 мм; без винта	35 мм	21 мм; без винта
  Толщина	8 мм	20 мм	15 мм
  Вес
  Вес без упаковки	4 г; на зажим	8 г; на зажим	5 г; на зажим
  Поставка
  Количество	20	20	20





  	6AV6671-8XK00-0AX3	6AV6671-8XK00-0AX4
  	Короткий листовой зажим	Длинный листовой зажим
  Использование
  В портретном варианте монтажа	Да	Да
  В ландшафтном варианте монтажа	Да	Да
  Стандарты, одобрения, сертификаты
  CE	Да	Да
  Внешние условия
  Диапазон рабочих температур
  Максимально допустимая температура	55 °C	55 °C
  Минимально допустимая температура	0 °C	0 °C
  Температура хранения/транспортировки
  Минимальная	-20 °C	-20 °C
  Максмимальная	70 °C	70 °C
  Относительная влажность
  Макс. относительная влажность	90 %	90 %
  Материалы
  Тип винта
  4.5 V	Да	Да
  Корпус
  Листовая сталь	Да	Да
  Размеры
  Ширина	20 мм	142 мм
  Высота	15 мм; без винта	18 мм; без винта
  Толщина	8 мм	8 мм
  Поставка
  Количество	20	10





  	6AV2181-4DM10-0AX0	6AV2181-4XM00-0AX0
  Монтаж
  На стену / прямой монтаж	Да	Да
  Степень и класс защиты
  IP (спереди)	20	20
  Стандарты, одобрения, сертификаты
  CE	Да	Да
  Внешние условия
  Диапазон абочих температур
  Максимально допустимая температура	55 °C	55 °C
  Минимально допустимая температура	0 °C	0 °C
  Температура хранения /транспортировки
  Минимальная	-20 °C	-20 °C
  Максимальная	70 °C	70 °C
  Относительная влажность
  Макс. относительная влажность	90 %	90 %
  Материалы
  Пластик	Да	Да
  Размеры
  Ширина	25 мм	45 мм
  Высота	30 мм	59 мм
  Толщина	10 мм	12 мм
  Вес
  Вес без упаковки	4 г; на один	6 г; на один
  Поставка
  Количество	5	5







  Дальнейшая информация

  Замечания:

  Фотографии и рисунки могут отличаться от реального изделия.

  Детальная информация может быть найдена в описаниях технических характеристик (Technical Data) продукта.

  Полный список аксессуаров, включая последние технические описания, может быть найден в Mall:

  https://eb.automation.siemens.com

  или на страницах поддержки SIMATIC Support:

  http://support.automation.siemens.com
