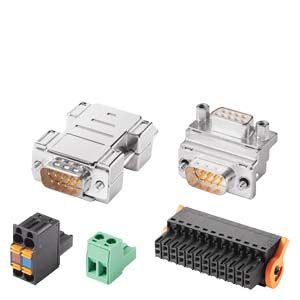

Преобразователи/адаптеры

• Заказные данные
  (10)
• Информационные материалы

  Информационные материалы

  Заказные номера для следующих преобразователей/адаптеров Вы можете найти в разделе выбора и заказных номеров:

  • Преобразователь RS232 в TTY
  • Преобразователь RS422 в RS232
  • Адаптер между TD/OP и соединительным кабелем 6ES5 735-...
  • Адаптер под 90°, 9-штырьков для RS422/485
  • Y кабель (адаптер для OP5)
  • Адаптерный кабель между TD/OP и кабелем ПК

  Технические данные

  	6AV6671-8XA00-0AX0	6ES7193-4JB00-0AA0
  	2-пиновый штекер (под винт)	2-пиновый штекер (пружинный)
  Интерфейсы
  Количество пин со стороны HMI	2	2
  Количество пин со стороны контроллера	2	4
  Стандарты, одобрения, сертификаты
  CE	Да	Да
  Внешние условия
  Диапазон рабочих температур
  Максимально допустимая температура	55 °C	55 °C
  Минимально допустимая температура	0 °C	0 °C
  Температура хранения / транспортировки
  Мин.	-20 °C	-20 °C
  Макс.	70 °C	70 °C
  Относительная влажность
  макс. относительная влажность	95 %	95 %
  Материалы
  Корпуса
  Пластик	Да	Да
  Размеры
  Ширина	10 мм	10 мм
  Высота	15 мм	22 мм
  Толщина	27 мм	25 мм
  Поставка
  Количество	10	10







  	6AV6671-3XY38-4AX0	6AV6671-3XY48-4AX0	6AV6671-3XY58-4AX0
  	12-пиновый коннектор (пружинный терминал)	16-пиновый коннектор (пружинный терминал)	24-пиновый коннектор (пружинный терминал)
  Интерфейсы
  Количество пин со стороны HMI	12	16	24
  Количество пин со стороны контроллера	12	16	24
  Стандарты, одобрения, сертификаты
  CE	Да	Да	Да
  Внешние условия
  Диапазон рабочих температур
  Максимально допустимая температура	55 °C	55 °C	55 °C
  Минимально допустимая тмпература	0 °C	0 °C	0 °C
  Температура хранения / транспортировки
  Минимальная	-20 °C	-20 °C	-20 °C
  Максимальная	70 °C	70 °C	70 °C
  Относительная влажность
  Макс. относитльная влажность	95 %	95 %	95 %
  Материалы
  Материал корпуса
  Пластик	Да	Да	Да
  Размеры
  Ширина	16 мм	16 мм	16 мм
  Высота	20 мм	28 мм	54 мм
  Толщина	20 мм	20 мм	20 мм
  Поставка
  Количество	10	10	4







  	6AV6671-8XE00-0AX0	6AV6671-8XJ00-0AX0	6AV6671-8XD00-0AX0
  	Конвертор RS422 в RS232	Конвертор RS422 в TTY	Адаптер для отвода под 90°
  Тип монтажа
  Монтаж на стенку или прямой монтаж	Да	Да	Да
  Интерфейсы
  Количество пин со стороны HMI	9	9	9
  Количество пин со стороны  контроллера	9	15	9
  Стандарты, одобрения, сертификаты
  CE	Да	Да	Да
  Внешние условия
  Диапазон рабочих температур
  Максимально допустимая температура	55 °C	55 °C	55 °C
  Минимально допустимая температура	0 °C	0 °C	0 °C
  Температура хранения/транспортировки
  Минимальная	-20 °C	-20 °C	-20 °C
  Максимальная	70 °C	70 °C	70 °C
  Относительная влажность
  Максимальная относительная влажность	95 %	95 %	95 %
  Материалы
  Тип винта
  4.5 V	Да	Да	Да
  Материал корпуса
  Пластик	Да	Да
  [Fehlender Merkmalstext PMD_ABX909_001_000]			Да
  Размры
  Ширина	31 мм	42 мм	31 мм
  Высота	50 мм	62 мм	25 мм
  Толщина	11 мм	11 мм	25 мм
  Вес
  Вес без упаковки	26 г	28 г	34 г
  Поставка
  Количество	1	1	1







  Дальнейшая информация

  Замечания:

  Фотографии и рисунки могут отличаться от реального изделия.

  Детальная информация может быть найдена в описаниях технических характеристик (Technical Data) продукта.

  Полный список аксессуаров, включая последние технические описания, может быть найден в Mall:

  https://eb.automation.siemens.com

  или на страницах поддержки SIMATIC Support:

  http://support.automation.siemens.com
