Модульная безопасная система ES: единое программное обеспечение для модульных безопасных систем

Модульная Безопасная Система ES является техническим программным обеспечением для конфигурации, запуска и диагностики модульной безопасной системы 3RK3. Программное обеспечение объединяет конфигурирование аппаратных средств ЭВМ, программирование безопасных функций и испытания и диагностику безопасной системы.

Конфигурация аппаратных средств ЭВМ

Конфигурация определяет расположение аппаратных средств ЭВМ системы. Она устанавливает, какие модули используются в системе: центральный модуль безопасной системы управления, включая бортовую периферию, модули расширения с входами и выходами, интерфейсный модуль для подключения к PROFIBUS. Для лучшей ясности расположение отображается в графическом виде. Для каждого модуля дополнительно возможно получение ID оборудования, который отображается в логической диаграмме для идентификации входов и выходов.

Определение расположения аппаратных средств ЭВМ

Графическая параметризация логики безопасности методом Drag&Drop

Функциональные возможности логики безопасности входят в состав графического редактора, разработанного для интуитивной работы. Функции контроля безопасности (Аварийная остановка (Аварийная остановка, бесконтактные устройства защиты, защитные двери и т.д.), функции выходов и логические функции (И/ИЛИ, счетчики, таймеры и т.д.), не безопасные функции входа/выхода, функции состояния устройства и функции управления можно перетаскивать из обширного каталога функций на рабочий интерфейс методом Drag*Drop. В зависимости от версии, каждая функция имеет несколько входов и выходов, через которые функции могут быть связаны простыми щелчками мыши. Два щелчка на символе функции позволяют открыть диалоговое окно, в котором отражены все параметры, и выполнить конфигурацию: Возможности входов и выходов, конфигурация типа каналов (одноканальный, двухканальный, NC контакт / NO контакт), активация через управление, определение вариантов пуска, назначение входов и выходов аппаратных средств ЭВМ и т.д. Каждой функции может быть присвоено индивидуальное имя, чтобы, например, положение безопасного выключателя на установке могло быть зарегистрировано.
Логика безопасности может быть разделена на несколько диаграмм, чтобы позволить структурную обработку установки в целом. Пользователь может свободно позиционировать функции на квази бесконечно большом чертеже, посредством чего линии соединения выполняются автоматически. Если пространство не достаточно, то страницы автоматически добавляются к диаграмме в горизонтальном или вертикальном направлении. Соединение линий на нескольких страницах автоматически отображается с перекрестными ссылками в процессе распечатки. Если требуется, пользователь может делить линию соединения вручную на две части, посредством чего взаимная ссылка отмечена стрелками ссылки. Для дальнейшей документации тексты комментария могут быть помещены в любом пункте диаграммы. Каждый пункт в логической диаграмме может быть обработан с легкостью перетягиванием и увеличением.

Каждый проект может быть сохранен как файл и защищен паролем от неавторизированного доступа.

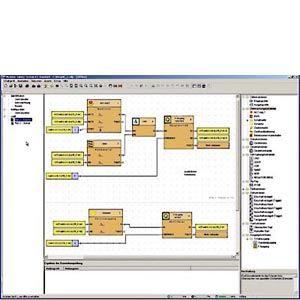

Обработка функций безопасности с графическим редактором

Вызов пользователя в процессе пуска и обслуживания

Чтобы запустить модульную безопасную систему 3RK3, созданный проектный файл загружается в устройство. Для этого необходим последовательный интерфейс (COM) PC, который будет соединен специальным кабелем с устройством. Доступ на устройстве может быть защищен паролем.
После того, как проект загружен, пользователь включает устройство посредством программного обеспечения конфигурации для тестирования, в котором проверяются функции безопасности.

Активация диагностики показывает состояние отдельных функций в графической логической диаграмме с помощью различных цветовых символов. Кроме того, сигнал состояния каждого входа и выхода может быть вручную переписано ("forcing").

Если проверка закончена успешно, пользователь выпускает конфигурацию и включает режим защиты устройства, в котором "forcing" автоматически деактивирован.

Обслуживающий персонал может активировать графическую диагностику в режиме защиты. Данные I&M (Идентификации и Обслуживания), сохраненные в устройстве, облегчают обслуживание.

Модульная безопасная система ES	Стандарт
Локальный интерфейс на устройстве (системный интерфейс)	x
Назначение параметра	x
Работа	x
Диагностика	x
Тестирование	x
Встроенный графический редактор	x
Экспорт параметров	x
Сравнение функций	x
Стандартно адаптированная распечатка согласно EN ISO 7200	x

Больше функций

Язык интерфейса программы может быть переключен в процессе использования между между немецким, английским и французским языками
Контекстно-зависимая функция помощи обеспечивает полезную информацию по вопросам относительно использования программы
Проверка последовательности сообщает ясно об ошибках назначения функции; проверки выполняются автоматически при сохранении проекта и в течение испытания конфигурации, но они могут также инициироваться вручную
Списки символов и перекрестных ссылок могут быть выведены для эффективной обработки проектного файла
Соответствующая стандартам распечатка:
Программы семейства программного обеспечения SIRIUS ES делают документирование машины более легкой. Они позволяют распечатывать настройки согласно EN ISO 7200. Распечатываемые элементы просто выбрать и сгруппировать как необходимо.

Типы поставки и лицензии

Модульная система безопасности ES 2008 доступна в следующих вариантах:

Плавающая лицензия – лицензия для любого пользователя в любое время
- Авторизация любому пользователю
- Не зависит от количества инсталяций
- Лицензировано должно быть только фактическое использование программы
- Лицензия для опробывания (свободное использование всех функций программы в течение 14 дней для целей проверки и оценки, включенная в каждый CD диск продукта, доступна в файле загрузки программы SIRIUS ES в портале Service&Support).

Доступны следующие версии поставки дополнительно для Модульной Безопасной Системы ES 2008:

Обслуживание обновления ПО (Software Update Service)
Для постоянного поддержания последних версий установленных программ предлагается специальное обслуживание, которое поставляется автоматически с сервисными пакетами и обновлениями
Загрузка лицензии
Легкая в использовании загрузка ключа лицензии от A&D Mall (в настоящее время только для клиентов Германии Germany) как легкий и быстрый путь для получения дополнительной лицензии для вашего ПО

Требования системы

Модульная Безопасная Система ES параметризация 2008, запуск и диагностика программного обеспечения для модульной безопасной системы 3RK3
Операционная система	Windows 2000 (Service Pack 3 или 4), Windows XP Professional (Service Pack 2), Windows VISTA Business/Ultimate
Процессор	= Pentium 800 МГц / 1 GГц (Windows VISTA)
Разрешение монитора	= 1024 x 768
Свободное пространство на жестком диске	= 280 MB
CD-ROM/DVD дисководы	ДА (только для установки с CD)
Последовательный интерфейс (COM)	ДА
PROFIBUS карта / PROFIBUS процессор	ДА

Особенности

Удобная параметризация через дружественный и четкий интерфейс
Надежный инструмент для диагностики
Все функции, в том числе безопасности и логики, доступны в виде модулей и легко соединяются между собой
Всеобъемлющая документация по функциям безопасности
