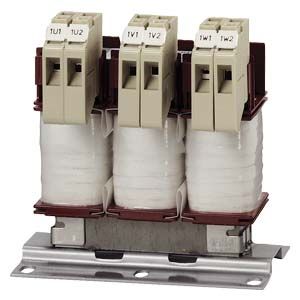

Коммутирующие дроссели для выпрямителей

• Заказные данные
  (50)
• Аксессуары
  (4)
• Информационные материалы

  Область применения

  Коммутационные реакторы устанавливаются на стороне питания преобразователей  для двух назначений. Они используются для ограничения снижения напряжения на стороне питания в моменты коммутации преобразователя. Дроссели также ограничивают скорость нарастания напряжения du/dt и скорость нарастания тока di/dt на тиристорах преобразователя.

  Коммутационные реакторы (дроссели)  могут также устанавливаться для разделения преобразователей, работающих параллельно.

  Выпускаются различные серии дросселей.

  • I_Ln= 0.8·IL_max (“80% дроссели”) с uD~ 4% для следующих питающих напряжений: 3 AC 400 В, 3 AC 500 В, 3 AC 690 В, 3 AC 750 В
  • I_Ln=IL_max (“100% дроссели”) с u_D~ 2% для следующих напряжений питания:
    3 AC 400 В, 3 AC 690 В,
    3 AC 830 В и с u_D~ 4% для следующих напряжений питания:
    3 AC 400 В, 3 AC 500 В, 3 AC 690 В, 3 AC 750 В

  Данные действительны для промышленной частоты f = 50 Гц



  Дополнительно

  Крышки клеммных зажимов для защиты от случайного прикосновения к неизолированным шинным присоединениям (DIN VDE 0106 Часть100)

  Крышки предназначены для всех дросселей и фильтров с шинными выводами, имеющими одно отверстие. Выбор крышек  для реакторов и фильтров осуществляется по диаметру отверстия вывода, см. раздел "Конфигурация".

  Использование крышек позволяет осуществить защиту от прикосновения к контактам тыльной стороной ладони или случайного прикосновения другой частью тела, если не указано иначе в технических характеристиках, согласно BGV A2.

  Дальнейшая информация

  ENG_136958.PDF

  Нижеследующее применимо к исполнениям (см. данные для заказа):

  Стандартные (Каталог LV 60):

  Параметры:

  - Параметры указываются в данных для заказа.
  - Стандарты, апробации могут отличаться от стандартных продуктов каталога LV60.
  - За дополнительными сведениями обращайтесь в службу технической поддержки:
  e-mail: Anfrage@mdexx.com
