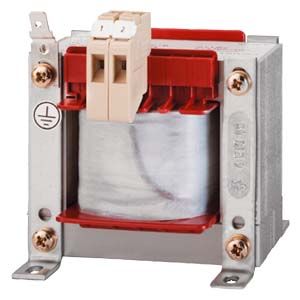

Коммутирующие дроссели для выпрямителей

• Заказные данные
  (15)
• Аксессуары
  (4)
• Информационные материалы

  Область применения

  Однофазные коммутационные дроссели для преобразователей подключаются с двух сторон преобразователей и устанавливаются как  линейный дроссель в питающем кабеле со стороны линии, так и со стороны нагрузки - постоянный ток в, этом случае, протекает через них.

  Дроссели используются для ограничения снижения напряжения на стороне питающей линии в течение процесса коммутации в преобразователе. Они также ограничивают скорость нарастания напряжения du/dt  и скорость нарастания тока di/dt на тиристорах преобразователя.

  Существуют различные серии Дросселей:

  • ILn=ILmax (“100% дроссель”) с
    uD~ 2% для следующего уровня питающего напряжения:
    AC 230 В
  • и с uD~ 4% для уровней питающего напряжения:
    AC 230 В, 400 В

  Данные действительны для частоты сети f = 50 Гц



  Дополнительно

  Крышки клеммных зажимов для защиты от случайного прикосновения к неизолированным шинным присоединениям (DIN VDE 0106 Часть 100)

  Крышки предназначены для всех дросселей и фильтров с шинным присоединением с одним отверстием. Подбор крышек для дросселей и фильтров может быть произведен по диаметру отверстия для подключения, см. раздел "Конфигурация".

  Если не указано иначе в технических спецификациях, то применение крышек позволяет осуществлять защиту от прикосновения тыльной стороной ладони и другими частями тела в соответствии с BGV A2.

  Дальнейшая информация

  ENG_136955.PDF

  Нижеследующее применимо к исполнениям (см. данные для заказа):
  Стандартные (Каталог LV 60):
  Параметры:
  - Параметры указываются в данных для заказа.
  - Стандарты, апробации могут отличаться от стандартных продуктов каталога LV60.
  - За дополнительными сведениями обращайтесь в службу технической поддержки:
  e-mail: Anfrage@mdexx.com
