  SIMATIC Rack PC IPC547E

  SIMATIC PCS 7 промышленный компьютер на базе SIMATIC Rack PC IPC547E сертифицирован для использования в промышленных условиях. 19" дизайн в сочетании с интелловской архитектурой, высокой надежностью и ремонтопригодностью соответствют самым высоким требованиям промышленной эксплуатации.

  Дизайн

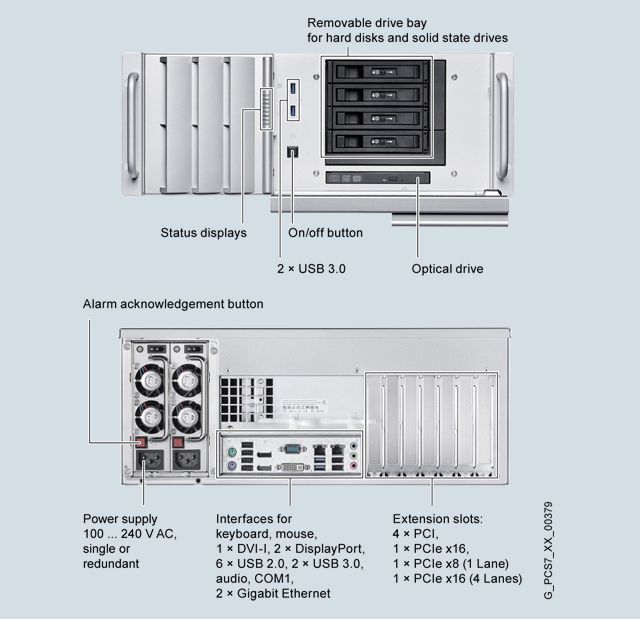

  SIMATIC IPC547E, фронтальная с открытой крышкой и задняя панели

  Промышленный компьютер SIMATIC PCS 7 IPC547E имеет металлический корпус в 19" исполнении (4 Us), защищенный против пыли фильтром и созданием избыточного давления. Надежный корпус имеет ремонтопригодный дизайн. Компьютер может быть установлен в вертикальное или горизонтальное положения. При использовании опционального набора корпус можно трансформировать в "башню". Компактные размеры позволяют встраивать станции в 19" шкафы глубиной 500-mm.

  Промышленный компьютер SIMATIC PCS 7 IPC547E предназначен для круглосуточной работы при температуре окружающей среды от 5 до 40 °C. Допускаются ударные нагрузки до 1 g и вибрационные до 0.2 g.

  Дополнительные особенности

  Новая технология с современными процессорами и графическими контроллерами

  • Материнская плата на базе Intel chipset Q87
  • Основная память от 4 до 32 GB (client) или от 8 до 32 GB (server/single station) DDR3-1600 SDRAM, без ECC (в двухканальном режиме для оптимальной производительности)
  • Мощный и энергосберегающий многоядерный процессор: i7, i5, или Pentium Dual Core
  • Высокопроизводительный графический чипсет интегрированный в процессор
    • Либо HD Graphics 4600 (i7 и i5) или HD Graphics 4400 (Pentium Dual Core), версия зависит от типа процессора
    • 2 цифровых выхода: DVI‑I и DisplayPort (DVI‑D через DisplayPort DVI adapter)
    • Аналоговый VGA через DVI-I к VGA adapter или DisplayPort к VGA
  • Опциональное графическое расширение для мультимониторного режима для подключения до 4 мониторов (до 2 мониторов на плате карты)
  • Оптимизация производительности с использованием 160/240/480 GB SSD

  Опции расширения и интерфейсы

  • 2 × 10/100/1000 Mbit/s Ethernet RJ45 порта интегрированных на плату
  • Различные слоты расширения для PCI/PCI-Express модулей (все для модулей до 312 mm в длину)
    • 4 × PCI
    • 1 × PCIe x8 (1 линия)
    • 1 × PCIe x16
    • 1 × PCIe x16 (4 линии)
  • Всего 4 USB 3.0 портов
    • 2 на задней панели
    • 2 на фронтальной
  • Всего 7 USB 2.0 портов
    • 6 на задней панели
    • 1 внутренния, например для аппаратного лицензионного ключа (ASIA)
  • Последовательный COM интерфейс (1 × COM1)
  • Интерфейсы на задней панели устройства:
    • 2 × PS/2 для мыши и клавиатуры
    • Audio (1 × Line In, 1 × Line Out, 1 × Micro In)
  • Интерфейсы для SATA устройств (в соответствии с выбранной конфигурацией):
    • HDD/SSD в выдвижных отсеках (до 4) или в 5.25" слотах (с лицевой панели)
    • 1 slimline DVD burner (с лицевой панели)
    • До 2 HDD/SSD 3.5"/2.5" во внутреннем отсеке
  • Слоты для устройств (в соответствии с выбранной конфигурацией):
    • 3 слота 5.25" (с лицевой панели) для размещения 4 узких отсеков для HDD/SSD
    • 1 слот 3.5" (с лицевой панели) для slimline DVD burner
    • 2 слота 3.5" (внутренних)

  Характеристики надежности

  • Высоконадежные компоненты с высоким значением MTBF
  • RAID1 массив с зеркалированием на 2 SATA ЖД (также с размещением в отсеках для замены во время режима функционирования)
  • Дефектный диск в массиве RAID быстро идентифицируется по соответствующему HDD LED индикатору
  • RAID массив с резервным диском для автоматического подключения вместо вышедшего из строя
  • Резервированный 100 - 240 V AC блок питания в режиме горячего резервирования (опционально)
  • Запираемая передняя дверца для защиты от несакционированного доступа к интерфейсам и кнопкам
  • Функции диагностики и мониторинга температуры, вращения вентилятора, батареи, устройств, выполнения программ (watchdog)
  • LED индикаторы питания, активности диска, состояния RAID, температуры и вентиляторов

  Интеграция системной диагностики в SIMATIC PCS 7

  • Интеграция системной диагностики осуществляется в SIMATIC PCS 7 Maintenance Station посредством диагностического программного обеспечения SIMATIC IPC DiagMonitor diagnostics software для мониторинга температуры, скорости вращения вентилятора, состояния дисков, системных ошибок и хода выполнения программ (watchdog)

  Практичный и ремонтопригодный дизайн

  • Высокая степень EMC
  • Степень защиты спереди: IP30 (с закрытой передней дверкой), сзади: IP20
  • Противопылевая защита с контролируемым вращением вентилятора
  • Замена фильтра без инструментов
  • Специальные держатели дисков и плат для противодействия вибрации и ударным нагрузкам
  • Быстрая замена дисков посредством hot-swap фреймов (конфигурируемая опция)
  • Простая установка с использованием телескопических полос

  Защита инвестиций

  • Системный тест с SIMATIC PCS 7
  • Маркетинговый период1.5 - 2 года, с последующей поставкой ЗИП в течении 3-х лет
  • Поддержка старых интерфейсов (PS/2, COM)
  • Всемирная сертификация (cULus)
  • Типовая инсталяция в своем классе устройств
  • Всемирная поддержка и сервис

  Restore DVD

  Операционная система и SIMATIC PCS 7 поставляются предустановленными на SIMATIC PCS 7 Industrial Workstations. Поставляемые диски восстановления (restore DVD) позволяют быстрое восстановление исходного состояния станции. В следующей таблице приводится содержимое restore DVD и предустановленного ПО для каждой версии SIMATIC PCS 7 Industrial Workstation.

  Промышленная рабочая станция SIMATIC PCS 7 V8.1 Industrial Workstation	Включенные диски восстановления	Предварительная установка на момент поставки
  Одиночная станция
  SIMATIC PCS 7 ES/OS IPC547E W7 (IE или BCE)	Диск восст. DVD 1: Windows 7 Ultimate 64-разрядная операционная система с настройками по умолчанию для оптимизированной работы SIMATIC PCS 7	–
  	Диск восст. DVD 2: Windows 7 Ultimate 64-разрядная операционная система плюс установка программного обеспечения для работы в качестве совмещенной одиночной станции (ES/OS single station)	●
  Сервер
  SIMATIC PCS 7 OS server IPC547E BCE SRV08	Диск восст. DVD 1: Windows Server 2008 R2 64-разрядная операционная система с настройками по умолчанию для оптимизированной работы SIMATIC PCS 7	–
  	Диск восст. DVD 2: Windows Server 2008 R2 64-разрядная операционная система плюс установка программного обеспечения для работы в качестве ОС сервера (OS server)	●
  SIMATIC PCS 7 OS server IPC547E IE SRV08	Диск восст. DVD 1: Windows 7 Ultimate 64-разрядная операционная система с настройками по умолчанию для оптимизированной работы SIMATIC PCS 7	–
  	Диск восст. DVD 2: Windows Server 2008 R2 64-разрядная операционная система плюс установка программного обеспечения для работы в качестве ОС сервера (OS server)	●
  Клиент
  SIMATIC PCS 7 OS client IPC547E W7	Диск восст. DVD 1: Windows 7 Ultimate 64-разрядная операционная система с настройками по умолчанию для оптимизированной работы SIMATIC PCS 7	–
  	Диск восст. DVD 2: Windows 7 Ultimate 64-разрядная операционная система плюс установка программного обеспечения для работы в качестве ОС клиента (OS client)	●





  Индивидуальная конфигурация SIMATIC PCS 7 Industrial Workstations

  Вы можете индивидуально сконфигурировать SIMATIC PCS 7 Industrial Workstation из предопределенного набора компонент. Таблицы выбора для одноместной станции, сервера и клиента доступны в секции Section "Selection and ordering data" (paper catalog) .

  Конфигуратор PCS 7 INDUSTRIAL WORKSTATION IPC547E в Industry Mall (http://www.siemens.com/industrymall) позволяют интерактивный подбор SIMATIC PCS 7 Industrial Workstation в версиях одноместной станции, сервера или клиента – как для системы так и в качестве ЗИП.

  Индивидуально сконфигурированные SIMATIC PCS 7 Industrial Workstations требуют размещения на производство, которое в среднем требует около 15 рабочих дней.

  Технические данные

  Детальные технические спецификации SIMATIC PCS 7 Industrial Workstation IPC547E доступны в секции каталога "Comparison of the workstation types" в "SIMATIC Rack PC, Introduction".

  Дополнительно

  Шнур питания для for Rack PC

  Предопределенный тип шнура питания SIMATIC PCS 7 - "European power supply cord". Используется в Germany, France, Spain, Netherlands, Belgium, Sweden, Austria и Finland.

  Различные версии перечислены в заказных данных. Некоторые типы шнуров питания показаны на следующей картинке:



  Шнуры питания для Rack PC

  Набор "башня" для IPC547E

  Соответствующий набор позволяет трансформировать SIMATIC PCS 7 Industrial Workstation в шкафном исполнении в исполнение "башня". Дополнительный набор заказывается как отдельный аксессуар к SIMATIC PCS 7 Industrial Workstation IPC547E.



  Tower Kit for IPC547E
