  Probe - компактный ультразвуковой уровнемер для небольших диапазонов измерения, идеально подходит для жидкостей и взвесей в открытых и закрытых резервуарах.

  Область применения

  Этот ультразвуковой измерительный прибор объединяет сенсор и электронику в компактном корпусе для надежного измерения уровня в открытых или закрытых резервуарах. С сенсором из Tefzel или Kynar-Flex Probe находит много сфер для применения. Probe отличается простой установкой и обслуживанием, а также быстрым демонтажом для чистки в пищевой и фармацевтической промышленности. Надежность параметров уровня основывается на алгоритмах обработки сигналов Sonic Intelligence. Фильтр различает полезное и паразитическое отражения, которые возникают из-за акустических или электрических шумов и мешалок. Время прохождения ультразвуковых импульсов от материала и обратно имеет температурную компенсацию. Для индикации, аналогового выхода и включения реле оно преобразуется в величину расстояния.



  Конфигурация

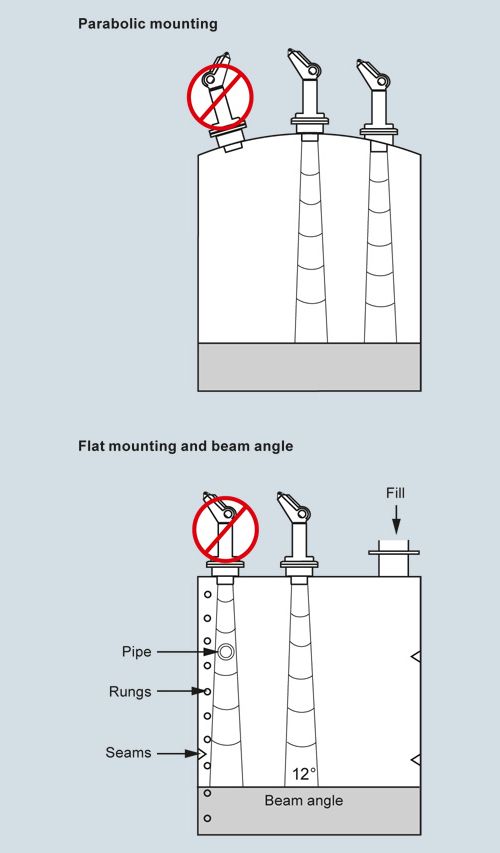

  Установка Probe

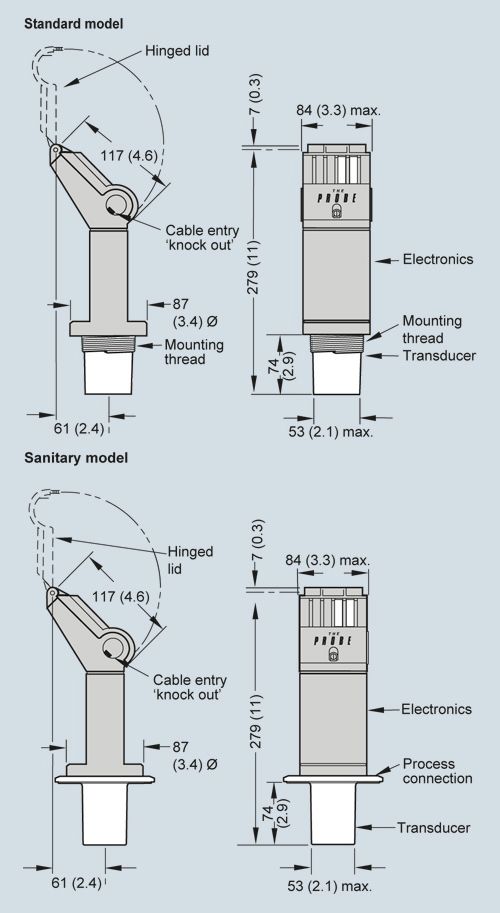

  Чертеж



  Размеры Probe

  Особенности

  • Простой монтаж, программирование и обслуживание
  • точность и надежность
  • Имеются сенсоры из Kynar Flex или Tefzel
  • Имеются сантеъхнические конструкции
  • Запатентованная оценка отражения Sonic Intelligence
  • Внутренняя температурная компенсация

  Опции



  Probe, фланцевый адаптер

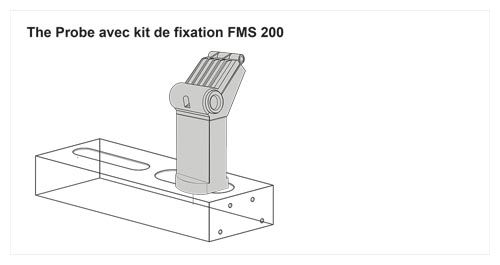

  Probe, монтажный держатель

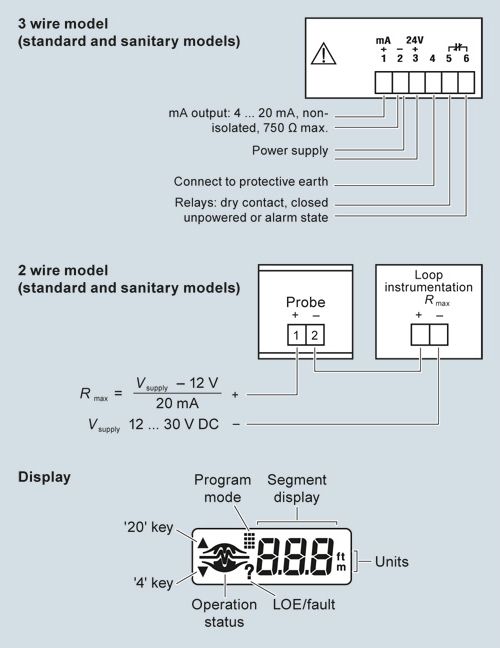

  Схема подключения



  Соединения Probe

  Технические данные

  	3-х проводная версия	2-х проводная версия (стандарт)	2-х проводная версия (искробезопасная)
  Принцип работы
  Принцип измерения	ультразвуковое измерение уровня	ультразвуковое измерение уровня	ультразвуковое измерение уровня
  Вход
  Измеряемый диапазон	0.25 до 5 м (0.8 до 16.4 ft) и 0.25 до 8 м (0.8 до 26.2 ft)	0.25 до 5 м (0.8 до 16.4 ft)	0.25 до 5 м (0.8 до 16.4 ft)
  Выход
  мА	4 до 20 мА	4 до 20 мА	4 до 20 мА
  Интервал измерения	Пропорциональный/ обратно пропорциональный	Пропорциональный/ обратно пропорциональный	Пропорциональный/ обратно пропорциональный
  Макс. нагрузка	750 Ω при DC 24 V	600 Ω в петле при DC 24 V	600 Ω в петле при DC 24 V (включая барьер сопротивления)
  Реле	Для сигнализации уровня или ошибок	Нет	Нет
  Питание
  Напряжение питания	DC 18 до 30 V, макс.0,2 A	DC 12 до 28 V, 0, 1 A пик	DC 12 до 28 V, 0, 1 A пик
  Макс. потребляемая мощность	5 W (200 мА при DC 24 V)	0.75 W (25 мА при DC 28 V)	0.75 W (25 мА при DC 28 V)
  Сертификаты и допуски	CE; CSANRTL/C FM	CE; CSANRTL/C FM	искробезопасная CSA/FM класс I & II, Div. 1, Group A, B, C, D, E, F & G BASEEFA / CENE- LEC EEx ia IIC T4 SAA. Ex ia IIC T6 IP65







  Точность
  Погрешность измерения	0,25% от диапазона измерения (в воздухе)
  Разрешение	3 мм (0.125")
  Температурная компенсация	Встроенная
  Обработка отражения	Sonic Intelligence
  Рабочие условия
  Ультразвуковой конус	См. сенсоры
  Внешние условия
  Внешняя температура
  Стандарт	-40 до +60 °C (-40 до +140 °F)
  Монтаж в металлический штуцер	-20 до +60 °C (-5 до +140 °F)
  Макс. давление	Нормальное атмосферное давление
  Класс защиты	IP65
  Свойства материала	См. сенсоры
  Конструктивные особенности
  Вес
  Без фланцевого адаптера	1.5 кг (3.3 lb.)
  С фланцевым адаптером	1.7 кг (3.7 lb.)
  Материал
  Корпус электроники	PVC
  Сенсор	Tefzel® or Kynar Flex®
  Подключение к процессу	2" NPT или 2" BSP или PF2
  Фланцевый адаптер	3" универсальный (подходит для DN 65, PN 10 и 3" ANSI), 4" гигиенический (без искробезопасной версии)
  Ввод кабеля	2 ввода для PG 13.5 или 1/2" NPT-кабельных резьбовых соединений
