Стандартный ITP (Industrial Twisted Pair – промышленная витая пара) кабель.

Двойное экранирование, возможность применения в промышленных условиях.

Простота прокладки.

Недорогие варианты соединений.

Превосходит категорию 5 международных кабельных стандартов ISO/IEC 11801 и EN 50173.

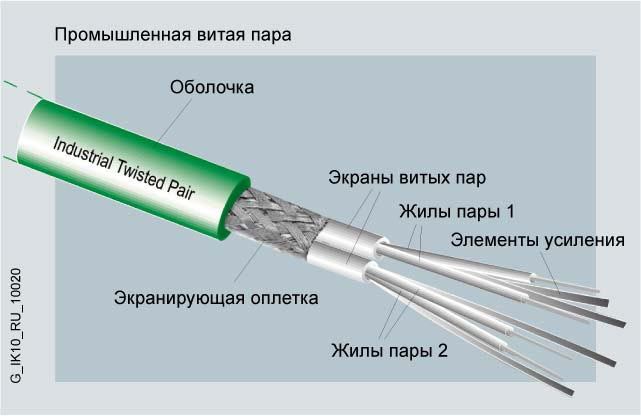

Дизайн

Две пары жил.

Каждая витая пара образована переплетением двух жил и двух кордовых нитей.

Каждая витая пара помещена в пластиковую оболочку и экранирована двумя слоями алюминиевой фольги.

Наружный экран в виде оплетки из луженой медной проволоки.

Пластиковая (PVC) оболочка.

Стандартный ITP кабель может поставляться в виде отрезков различных длин с заранее установленными соединителями:

Стандартный ITP кабель 9/15 с 9- и 15-полюсным соединителями.

Используется для непосредственного подключения терминалов с ITP интерфейсом к сетевым компонентам Industrial Ethernet с ITP интерфейсом.

Стандартный ITP XP кабель 9/9 с двумя 9-полюсными соединителями.

Используется для непосредственного соединения двух сетевых компонентов Industrial Ethernet с ITP интерфейсами.

Стандартный ITP XP кабель 15/15 с двумя 15-полюсными соединителями.

Используется для непосредственного соединения двух терминалов с ITP интерфейсами.

	Сетевые компоненты	Терминал
Сетевые компоненты	ITP XP 9/9	ITP 9/15
Терминал	ITP 9/15	ITP XP 15/15

Функции

Двойное экранирование, позволяющее использовать кабель в промышленных условиях и обеспечивать надежную передачу данных при воздействии внешних электромагнитных полей.

Применение интегрированной концепции заземления с помощью наружного экрана.

Значительное превышение требований категории 5 по международным кабельным стандартам.

Кабель может быть использован для передачи сигналов, следующих с частотами до 300МГц, что позволяет применять его в сетях Fast Ethernet со скоростями передачи 100 Мбит/с.

Особенности

Разработано для промышленности

Невосприимчивая к помехам передача данных благодаря

Двойное экранирование фольгой и оплеткой

Транзитная концепция заземления

Скорость 10 и 100 Мбит/с

Без силикона, поэтому подходит для применения в автомобильной промышленности (например, покрасочный конвейер)

Имеется как стандартный вариант, так и вариант без галогена

Технические данные

Заказной номер	6XV1 850-0AH10	6XV1 851-0AH10
Назначение продукта
Описание продукта
Области применения
Назначение кабеля
Длина кабеля	-	-
Электрические параметры
Удельный коэффициент затухания:
при 10 МГц, не более	0.057 дБ/м	0.057 дБ/м
при 100 МГц, не более	0.18 дБ/м	0.18 дБ/м
при 300 МГц, не более	0.31 дБ/м	0.31 дБ/м
Сопротивление:
в диапазоне частот 1 … 100 МГц	100 Ом	100 Ом
в диапазоне частот 100 … 300 МГц	100 Ом	100 Ом
Относительное симметричное отклонение волнового сопротивления:
в диапазоне частот 1 … 100 МГц	15 %	15 %
в диапазоне частот 100 ... 300 МГц	45 %	45 %
Перекрестные наводки на концах линии:
в диапазоне частот 1 … 100 МГц	-	-
в диапазоне частот 100 … 300 МГц	-	-
Удельное сопротивление передаче при 10 МГц	2 мОм/м	2 мОм/м
Удельное сопротивление контура	124 Ом/км	124 Ом/км
Коэффициент сопротивления изоляции	5 000 ГОм·м	5 000 ГОм·м
Рабочее напряжение, не более	225 В	-
Механические параметры
Количество электрических жил	4	4
Конструкция экрана
Число AWG	-	-
Диаметр жил AWG22	0.64 мм	0,64 мм
Внешний диаметр:
внутреннего проводника	0.64 мм	0.64 мм
изоляции проводника	1.5 мм	1.5 мм
Ширина оболочки кабеля	9.2 мм	9.4 мм
Симметричное отклонение ширины оболочки кабеля	0.5 мм	0.5 мм
Толщина оболочки кабеля	6 мм	6 мм
Симметричное отклонение толщины оболочки кабеля	0.5 мм	0.5 мм
Материал:
изоляции жил	PE	PE
внутренней оболочки	-	-
внешней оболочки кабеля	PVC
замечание	-	-
Цвет:
изоляции проводников	Белый/голубой, белый/оранжевый	Белый/голубой, белый/оранжевый
оболочки кабеля	Зеленый	Зеленый
Радиус изгиба, не менее:
однократный	30 мм	60 мм
многократный	45 мм	90 мм
постоянный	-	-
Количество циклов изгиба	-	-
Замечание	-	-
Количество циклов скручивания вдоль оси на угол ±180° на 1 м длины	-	-
Тяговое усилие, не более	80 Н	80 Н
Удельная масса	96 кг/км	98 кг/км
Условия эксплуатации, транспортировки и хранения
Диапазон температур:
во время работы	-40 … +70 °C	-40 … +80 °C
во время хранения	-40 … +70 °C	-40 … +80 °C
во время транспортировки	-40 … +70 °C	-40 … +80 °C
во время установки	-40 … +70 °C	-25 … +80 °C
Замечание	-	-
Степень защиты	-	-
Стойкость к воздействию огня
Устойчивость к воздействию:
минеральных масел
грязи
воды	-	-
Устойчивость к воздействию ультрафиолетового излучения	-
Свойства и функции
Показатели:
отсутствие галогена	Нет	Есть
отсутствие силикона	Есть	Есть
Длина кабеля с 100BaseTX для Industrial Ethernet	-	-
Стандарты, одобрения, сертификаты
UL список с рейтингом 300 В
UL стиль с рейтингом 600 В
Сертификаты соответствия:
марка CE	Есть	Есть
регистрация UL	-	-
соответствие RoHS	-	-

Заказной номер	6GK1 901-0CA00-0AA0	6GK1 901-0CA01-0AA0
Назначение продукта
Описание продукта
Области применения
Скорость обмена данными
Скорость обмена данными:
1-я для Industrial Ethernet	10 Мбит/с	10 Мбит/с
2-я для Industrial Ethernet	100 Мбит/с	100 Мбит/с
3-я для Industrial Ethernet	-	-
Интерфейсы
Количество электрических соединителей для подключения Industrial Ethernet FC TP кабелей	-	-
Конструкция электрических соединителей:
для подключения Industrial Ethernet FC TP кабелей	-	-
для подключения сетевых компонентов и терминальных устройств	9-полюсный соединитель D-типа	9-полюсный соединитель D-типа
FastConnect	Нет	Нет
Механические параметры
Материал корпуса	Металл	Металл
Конструкция, габариты и масса
Тип кабельной розетки
Ширина	42.5 мм	39 мм
Высота	31 мм	15 мм
Глубина	15 мм	42 мм
Масса	63 г	50 г
Условия эксплуатации, хранения и транспортировки
Диапазон температур:
во время работы	- -	- -
во время хранения	- -	- -
во время транспортировки	- -	- -
Относительная влажность во время работы при температуре 25 °C, не более	-	-
Степень защиты	IP20	IP20
Стойкость к воздействию воды	-	-
Свойства
Отсутствие силикона	Есть	Есть
Специальный рельеф укладки кабеля	Есть	Есть
Стандарты, одобрения, сертификаты
Сертификаты соответствия:
RoHS	Есть	Есть
регистрации UL	Нет	Нет
Стандарты кабельной структуры	-	-

Дальнейшая информация

Инструкция по установке

Монтажный кабель поставляется по заказываемому метражу или отрезками стандартной длины с установленными соединителями. Он может использоваться для подключения сетевых терминалов или соединения активных сетевых компонентов (OSM/ESM).

Со стороны сетевых компонентов используются металлические 9-полюсные соединители D-типа. Со стороны приборов применяются 15-полюсные соединители D-типа. 15-полюсные соединители оснащены специальной съемной перемычкой, которая позволяет производить выбор режима работы: AUI или витая пара.

Кабели с предварительно установленными соединителями используются для непосредственного подключения сетевых терминалов к активным сетевым компонентам или для каскадирования активных сетевых компонентов.

ITP кабели могут заказываться отрезками нужной длины и разделываться на месте монтажа. Для установки 9- и 15-полюсных ITP соединителей специальный инструмент не нужен.

При соединении двух соседних сетевых узлов длина стандартного ITP кабеля не должна превышать 100 м.

ITP могут использоваться только во внутренних установках.

Замечания:

Вы можете заказать кабельную продукцию SIMATIC NET в ближайших представительствах SIEMENS I IA&DT.

Техническая поддержка:

J. Hertlein
I IA SC IC PRM 4
Телефон: +49 (0)911/750 44 65
E-mail: juergen.hertlein@siemens.com

Дополнительные инструкции по установке можно найти в материалах по TP и оптическим сетям.
