Коммуникационный процессор SM 1278 4xIO-Link Master
- Заказные данные (1)
- Информационные материалы
Информационные материалы
Коммуникационный процессор SM 1278 4xIO‑Link является ведущим устройством интефейса IO-Link и используется в системе автоматизации с контроллером SIMATIC S7‑1200.
Свойства
- IO‑Link ведущее устрйоство спецификации V1.1 интерфейса IO‑Link
- К данному ведущему устройству может подключаться до 4-х ведомых устройств (трёхпроводное соединение).
- Скорость передачи данных COM1 (4.8 kBd), COM2 (38.4 kBd), COM3 (230.4 kBd),также поддерживается автоматическая настройка скорости
- Параметризация и диагностика согласно алгоритму "точка-точка"
- В зависимости от модификации к контроллеру SIMATIC S7‑1200 CPU могут подлючаться до 8 коммуникационных процессоров.
Хранение данныйх
Параметры устройств хранятся в ведущем устрйостве согласно спецификации V1.1.
Конфигурирование
Встраивание модулей
Для встраивания дополнительных модулей Вам потребуется пакет STEP 7 V13 TIA Portal.
Конфигурирование
Для конфигурирования потребуется S7-PCT V3.2 или выше если потребуется ещё и конфигурировать интерфейс IO-Link.

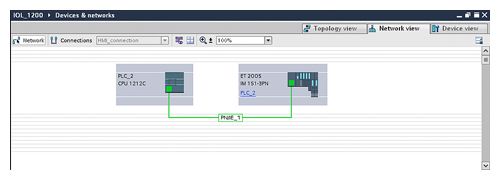

PROFINET конфигурация с контроллером SIMATIC S7‑1200 CPU и одной станцией распределённых входов/выходов ET 200S с ведущим модулем IO‑Link

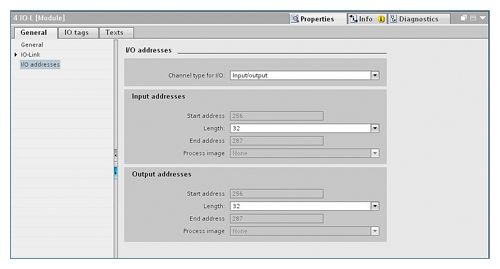

Изображение устройства с диапазоном адресов IO-Link через TIA Portal
Дальнейшая информация
Дополнительная информация о SIMATIC S7‑1200 http://support.automation.siemens.com/WW/view/en/69065203.
Руководства
Руководствоl: "SIMATIC IO-Link System": см.http://support.automation.siemens.com/WW/view/en/65949252.
Интернет Ресурс Индастри Молл (Industry Mall)
За доп. информацией см. the Industry Mall under "Automation" → "Industrial communication" → "IO‑Link" → "Master" → "IO‑Link master module for S7‑1200".
