Самовыравнивающиеся подшипники

• Заказные данные
  (8)
• Аксессуары
  (8)
• Информационные материалы

  Информационные материалы

  Самовыравнивающиеся подшипники для датчиков веса SIWAREX WL270 K-S CA лучше всего подходят для работы с резервуарными и бункерными весами.

  Дизайн

  Самовыравнивающийся подшипник состоит из двух плит, работающих на сжатие.

  В комбинации с датчиком веса плиты образуют самоцентрирующийся узел. Это позволяет верхней плите и, соответственно, несущей конструкции следовать горизонтальным отклонениям (например, при колебаниях температуры). Конструкция самовыравнивающегося подшипника создает противодействующую силу, которая зависит от величины отклонения и приложенной нагрузки.

  Если несущая конструкция отклоняется по горизонтали более чем на значение s (см. таблицу габаритных чертежей), необходимо ограничить боковой ход несущей конструкции (например, с помощью ограничителей бокового хода). Необходимо принять меры против подъема несущей конструкции (защита от опрокидывания), изменив ее соответствующим образом.

  Датчик веса не входит в объем поставки самовыравнивающегося подшипника.

  Чертеж

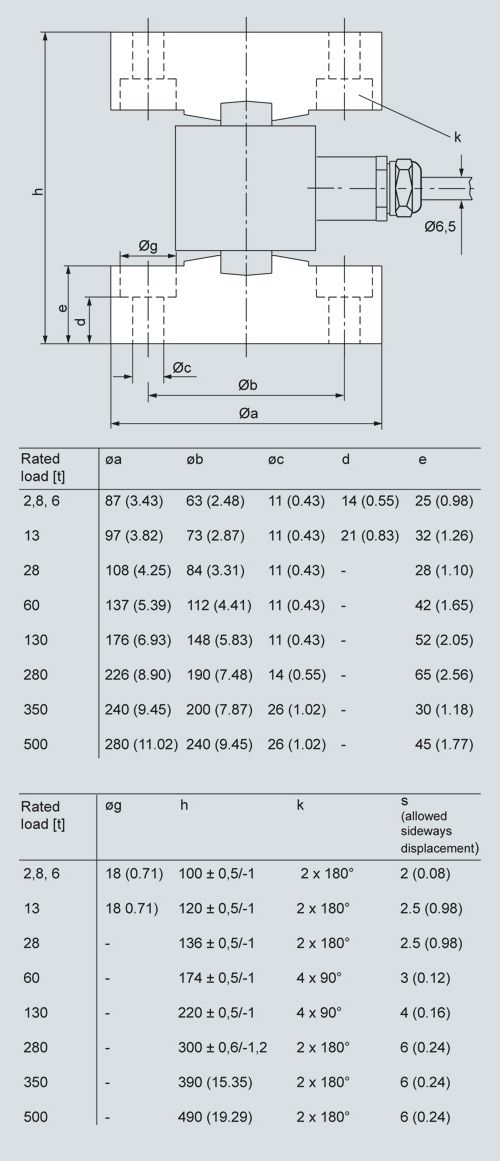

  Самовыравнивающиеся подшипники для датчиков веса SIWAREX WL270 K-S CA размеры в мм

  Технические данные

  Pressure plate for load cell type SIWAREX WL270 K-S CA
  Rated load t (tn. L.)	2.8 (2.76)	6 (5.91)	13 (12.80)	28 (27.56)	60 (59.10)	130 (127.95)	280 (275.88)
  Permissible lateral deflection in mm (inch):	2 (0.08)	2 (0.08)	2.5 (0.10)	2.5 (0.10)	3 (0.12)	4 (0.16)	6 (0.24)
  Rated measuring path hn at Emax  mm (inch)	0.23 (0.009)	0.35 (0.014)	0.53 (0.021)	0.80 (0.032)	1.22 (0.048)	1.85 (0.073)	2.67 (0.11)
