SIPLUS S7-300 PS 307, 5 A

Заказные данные
(1)
Аксессуары
(1)

Замечание:

Модули SIPLUS extreme создаются на базе стандартных продуктов Siemens и совпадают с ними по большинству параметров. Отличительные черты модулей SIPLUS extreme приведены в следующей таблице.

SIPLUS S7-300 PS 307, 5 A
Заказной номер	6AG1 307-1EA01-7AA0
Заказной номер базового модуля	6ES7 307-1EA01-0AA0
Условия эксплуатации	Тяжелые промышленные условия эксплуатации
Диапазон рабочих температур	-25 ... +70 °C
Технические данные	Совпадают с техническими данными базового модуля за исключением допустимых условий эксплуатации
Соответствие требованиям стандарта к электронным устройствам железнодорожного транспорта (EN 50155, температура T1, категория 1).	Есть
Условия эксплуатации
Относительная влажность	5 ... 100%, допускается появление конденсата
Биологически активные вещества	По EN 60721-3-3, класс 3B3, плесень, споры грибка (исключая фауну)
Химически активные вещества	По EN 60721-3-3, класс 3C4, включая соленый туман, и ISA–S71.04 уровни сложности G1; G2; G3; GX ¹⁾²⁾
Механически активные вещества	По EN 60721‑3‑3, класс 3S4, включая песок и пыль ²⁾
Атмосферное давление (зависит от значения верхней границы диапазона рабочих температур)	1080 ... 795 гПа (-1000 ... +2000 м) весь диапазон рабочих температур 795 ... 658 гПа (+2000 ... +3500 м) снижение верхней границы диапазона на 10 K 658 ... 540 гПа (+3500 ... +5000 м) снижение верхней границы диапазона на 20 K

¹⁾ ISA-S71.04 уровень сложности GX: длительная нагрузка: SO₂ < 4.8 мг/м³; H₂S < 9.9 мг/м³; Cl < 0.2 мг/м³; HCl < 0.66 мг/м³; HF < 0.12 мг/м³; NH < 49 мг/м³; O₃ < 0.1 мг/м³; NOX < 5.2 мг/м³
В течение 30 минут в сутки: SO₂ < 14.8 мг/м³; H₂S < 49.7 мг/м³; Cl < 1.0 мг/м³; HCl < 3.3 мг/м³; HF < 2.4 мг/м³; NH < 247 мг/м³; O₃ < 1.0 мг/м³; NOX < 10.4 мг/м³

²⁾ При эксплуатации в атмосфере с содержанием активных веществ на незадействованные интерфейсы должны устанавливаться включенные в комплект поставки защитный колпачки.

Техническую документацию по модулям SIPLUS можно найти в Интернете по адресу:
http://www.siemens.de/siplus-extreme

Область применения

Компактный блок питания в формате SIMATIC S7-300; с перемычкой PS-CPU; для монтажа на профильную шину S7-300 или ET 200M.

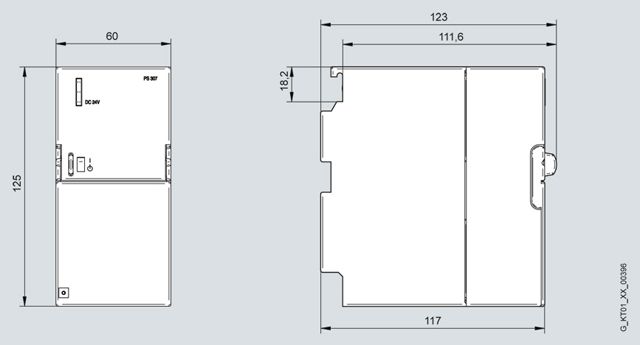

Чертеж

6AG1307-1EA01-7AA0

Технические данные

Ток нагрузки, типовое значение	5 A
Заказной номер 1)	6ES7 307-1EA01-0AA0
Вход	однофазный переменный ток
Номинальное напряжение Uвх ном	~120/230 В, с автоматическим переключением
Допустимые отклонения	~85 ... 132 B/170 ... 264 B
Электрическая прочность изоляции	2,3 x Uвх ном, 1,3 мс
Допустимый перерыв в питании при Iвх ном	> 20 мс при Uвх = 93/187 В
Частота переменного тока	50/60 Гц; 47 ... 63 Гц
Входной ток Iвх ном	2,1/1,3 A
Пусковой ток (+25 °C)	< 45 A, < 3 мс
I²t	< 1,2 A²с
Встроенный предохранитель	F 4 A/250 В (недоступен)
Рекомендуемый автоматический выключатель (IEC 898) в цепи питания	от 6 A, Характеристика C
Выход	регулируемый, изолированный от входных цепей
Номинальное напряжение Uвых ном	=24 В
Допустимые отклонения	± 3 %
в статике при холостом ходе	приблизительно 0,1 %
в статике под нагрузкой	приблизительно 0,2 %
Пульсации (тактовая частота: приблизительно 50 кГц)	< 150 mVss (типовое значение 40 mVss)
Выбросы (полоса: 20 МГц)	< 240 mVss (типовое значение 90 mVss)
Индикация	Зеленый светодиод индикации наличия выходного напряжения
Включение/ отключение питания	без перерегулирования по отношению к Ua (Программный запуск)
Задержка включения	< 2 сек. (станд. 60 мс)
Выходной ток Iвых ном	5 A
Диапазон изменения тока
до +45 °C	0 ... 5 A
до +60 °C	0 ... 5 A
Динамические параметры
Нарастание тока при КЗ	20 A за 75 мс, типовое значение
КЗ во время работы	20 A за 75 мс, типовое значение
Параллельное включение	Допускается
Эффективность
К.П.Д. при Ua Nenn, Ia Nenn	приблизительно 87 %
Рассеиваемая мощность при Uвых ном и Iвых ном	приблизительно 18 Вт
Регулирование
Выходного напряжения при изменении входного напряжения, в динамике(Uвх ном ±15 %)	± 0,3 % Uвых
Выходного напряжения при изменении нагрузки, в динамике(Ia: 50/100/50 %)	± 2,5 % Uвых
Время регулирования при изменении нагрузки
с 50 до 100 %	0,1 мс, типовое значение
со 100 до 50 %	0,1 мс, типовое значение
Защита и контроль
Защита от перенапряжения в цепи нагрузки	Дополнительный контур регулирования, отключение при 30 В, самостоятельный перезапуск
Ограничение тока, типовое значение	5,5 ... 6,5 A
Защита от короткого замыкания	Электронная, с автоматическим перезапуском
Ток срабатывания защиты	< 9 A
Безопасность
Гальваническое разделение входных и выходных цепей	Есть, SELV-выходное напряжение Ua по EN 60 950 и EN 50 178
Класс защиты	Класс I
Ток утечки	< 3,5 мА (типовое значение 0,3 мА)
Одобрение TUV	есть
Маркировка CE	есть
Одобрение UL/cUL (CSA)	есть, UL/CSA-Listed (UL 508, CSA 22.2), файл E143289
Одобрение FM	есть, класс I, раздел 2, группы A, B, C, D, T 4
Морские сертификаты	в объеме сертификатов для S7-300
Степень защиты (EN 60 529; VDE 0470 T1)	IP 20
Электромагнитная совместимость
Генерация шумов	EN 50 081-1, EN 55 022, класс B
Ограничение волновых воздействий	EN 61 000-3-2
Стойкость к воздействию шумов	EN 61 000-4-2, -3, -4, -5, -6, -11
Условия транспортировки, хранения и эксплуатации
Диапазон рабочих температур	0 до +60 °C при естественном охлаждении
Диапазон температур хранения и транспортировки	-40 ... +85 °C
Влажность	Климатический класс 3K3 по EN 60 721
Механические параметры
Подключение внешних цепей
Входное напряжение L, N, PE	клеммы с контактами под винт 0,5 ... 2,5 мм² с или без наконечников
Выход L+	3 клеммы с контактами под винт, 0,5 ... 2,5 мм²
Выход M	3 клеммы с контактами под винт, 0,5 ... 2,5 мм²
Габариты (B x Ш x Г) в мм	60 x 125 x 120
Масса	0,60 кг
Монтаж	На стандартную профильную шину S7-300/ ET 200M
Аксессуары	Адаптер для установки на 35 мм профильную шину, силовая перемычка для подключения цепей питания к CPU/ IM
