  Недорогие модули ASM 470 и ASM 475 для систем идентификации MOBY D/E/I/U могут подключаться через станции распределенной периферии ET 200M по PROFIBUS DP-V1.

  Область применения

  Интерфейсные модули ASM 470 и ASM 475 встраивают идентификационные системы MOBY  в следующие системы:

  • SIMATIC S7-300
  • S7-400, PC (CP5412 (A2)) через ET 200M
  • SINUMERIK 840D/810D

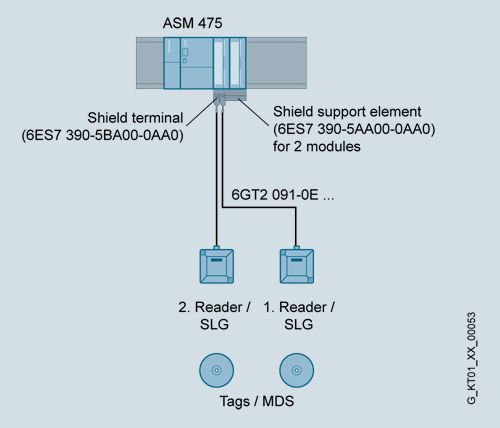

  Макс. два SLG могут быть подключены в параллельном режиме (ASM 470 только в мультиплексном режиме).

  Дизайн



  Конфигуратор

  Функции

  На одной стойке SIMATIC S7-300 можно установить и эксплуатировать до 8 интерфейсных модулей ASM. При конфигурации с несколькими стойками (макс. 4 стойки) ASM можно устанавливать и эксплуатировать в каждой стойке. Таким образом, в максимальной конфигурации SIMATIC S7-300 можно эксплуатировать до 32 ASM. Гальваническая развязка между SLG и шиной SIMATIC S7-300 обеспечивает структуру, не чувствительную к помехам.

  Сообщения об ошибках и рабочие состояния (MDS в поле, команда активна и т.д.) отображаются светодиодами.

  Обмен данными между ASM 475 и CPU S7 осуществляется через ациклические кодовые посылки P-шины, так что пользовательские данные (макс. 238 байт) передаются очень быстро и эффективно. Через администратор объектов (Object Manager, OM) ASM 475/476 полностью встраивается в диагностику администратора SIMATIC (SIMATIC Manager).

  ASM 470 (для MOBY I/E)

  С помощью ASM 470 доступ к данным в MDS осуществляется непосредственно через физические адреса. Обмен данными с ASM производится в образе процесса блоками по 12 байтов и происходит медленнее, чем у ASM 475. Через ET200M его можно эксплуатировать на любом master-устройстве PROFIBUS другого изготовителя.

  ASM 475 (для MOBY I/E/U/D)

  С помощью ASM 475 доступ к данным в MDS осуществляется непосредственно через физические адреса. Передача данных между FC45 и ASM осуществляется с большей скоростью и меньшей загрузкой CPU. В режиме MOBY I/U ASM может эксплуатироваться также с FC56 (программа обработки файлов).

  Чертеж

  Данные CAD

  Габаритный чертеж доступен как CAD графика (формат DXF).



  http://www.automation.siemens.com/bilddb/index.asp?objKey=G_FS10_XX_90112



  Технические данные

  Order number		6GT2002-0GA10
  Product type designation		ASM 475 communication module
  Suitability for operation		SIMATIC S7-300, ET200M together with RF200/300/600, MV400, MOBY D/E/I/U
  Transmission rate
  Transfer rate at the point-to-point connection serial maximum		115.2 kbit/s
  Interfaces
  Design of the interface for point-to-point connection		RS422
  Number of readers connectable		2
  Type of electrical connection
  ● of the backplane bus		S7-300 backplane bus
  ● of the PROFIBUS interface		(according to the head module)
  ● of Industrial Ethernet interface		(according to the head module)
  ● for supply voltage		Screw-type or spring-loaded terminals
  Design of the interface to the reader for communication		Screw-type or spring-loaded terminals
  Mechanical data
  Material		Noryl
  Color		anthracite
  Supply voltage, current consumption, power loss
  Supply voltage
  ● at DC Rated value		24 V
  ● at DC		20 ... 30 V
  Consumed current at DC at 24 V
  ● without connected devices typical		0.1 A
  ● with connected devices maximum		1 A
  Permitted ambient conditions
  Ambient temperature
  ● during operation		0 ... 60 °C
  ● during storage		-40 ... +70 °C
  ● during transport		-40 ... +70 °C
  Protection class IP		IP20
  Shock resistance		According to IEC 61131-2
  Shock acceleration		150 m/s²
  Vibrational acceleration		10 m/s²
  Design, dimensions and weight
  Width		40 mm
  Height		125 mm
  Depth		120 mm
  Net weight		0.2 kg
  Mounting type		S7-300 rack
  Cable length for RS 422 interface maximum		1 000 m
  Product properties, functions, components general
  Display version		4 LEDs per reader connection, 2 LEDs for device status
  Product function transponder file handler can be addressed		Yes
  Protocol is supported
  ● S7 communication		Yes
  Type of parameterization		Object manager, GSD
  Type of programming		FB 45, FB 55, FC 56 (FC 45/55 with limited functionality)
  Type of computer-mediated communication		acyclic communication
  Standards, specifications, approvals
  Certificate of suitability		CE, FCC, UL/CSA
  Accessories
  accessories		Front connector with screw-type or spring-loaded terminals




  Технические данные

  Интерфейсные модули	ASM 470	ASM 475	ASM 475 (с программой управления файлами MOBY I/U)
  Последовательный интерфейс с SLG	RS422
  Присоединение SLG	макс. 2 штуки через винтовые зажимы во фронт. штекере
  Интерфейс/длина кабеля, макс.	RS 422/1000 м, зависит от SLG и типа кабеля
  Присоединяемые SLG	MOBY I/E/F (мультиплексный режим)	MOBY I/E/U/D	MOBY I/U
  Интерфейс для питания 24 В пост. тока	через винтовые зажимы во фронт. штекере
  Функциональные блоки
  SIMATIC S7	FC47	FC45, FC55	FC56
  Адресация MDS	Доступ непосредственно через адреса		Доступ через DOS-подобную файловую систему
  Команды	Инициализация MDS, чтение данных из MDS, запись данных на MDS и т.д.		Форматирование MDS, чтение файла, запись файла и т.д.
  Диалоговая функция	да (MOBY I)	нет
  Питающее напряжение
  номинальное значение	24 V DC
  допустимый диапазон	20 V до 30 V DC
  Потенциальная развязка между S7-300 и MOBY	да
  Потребление тока из шинного зажима S7, макс.	100mA
  Мощность потерь, тип.	1W
  Температура окружающей среды
  во время работы
  горизонтальный монтаж SIMATIC	от 0 до +60 °C
  вертикальный монтаж SIMATIC	от 0 до +40 °C
  при транспортировке и хранении	от –40 до +70 °C
  Размеры (Ш × В × Г)	40 мм x 125 мм x 120 мм
  Вес, около	0.2 кг
