CP 343-1

Заказные данные
(1)
Аксессуары
(20)

Коммуникационный процессор для подключения S7-300/ SINUMERIK 840D powerline к сети Industrial Ethernet/ PROFINET:
- специализированная микросхема ERTEC 200 для обмена данными в реальном масштабе времени с встроенным 2-канальным коммутатором;
- 10/100 Мбит/с, дуплексный/ полудуплексный режим работы, автоматическое определение скорости передачи данных в сети, автоматическая настройка на эту скорость, автоматическая кроссировка подключаемых кабелей;
- два гнезда RJ45 для подключения к сети;
- комбинированный режим с одновременной поддержкой транспортных протоколов ISO, TCP и UDP, а также протокола PROFINET IO;
- настраиваемый набор функций контроля активности соединений.
Коммуникационные функции:
- Открытый обмен данными через Industrial Ethernet на основе транспортных протоколов ISO, TCP/IP и UDP.
- Контроллер или прибор ввода-вывода PROFINET IO.
- PG/OP функции связи с поддержкой S7 роутинга для межсетевого обмена данными.
- S7 функции связи (клиент, сервер, мультиплексирование).
- Функции S5-совместимой связи.
Широковещательные сообщения на основе UPD.
Установка IP адреса через DHCP с помощью инструментальных средств компьютера или из программы пользователя.
Защита доступа с использованием конфигурируемого списка доступа.
Дистанционное программирование и выполнение пуско-наладочных работ через сеть.
Конфигурирование с помощью NCM S7 пакета STEP 7.
Встроенный диагностический Web сервер.
Автоматическая синхронизация часов центрального процессора через Ethernet с использованием процедур NTP или SIMATIC.
Интеграция в систему управления сетью нп основе SNMP MIB2.
Диагностика с помощью STEP 7 или Web браузера.

Область применения

Коммуникационный процессор CP 343-1 позволяет выполнять подключение программируемых контроллеров SIMATIC S7-300/ систем числового программного управления SINUMERIK 840D powerline к сети Industrial Ethernet/ PROFINET.

Он оснащен встроенным микропроцессором, позволяет получать дополнительные коммуникационные соединения, а также разгружать центральный процессор программируемого контроллера от обслуживания коммуникационных задач.

CP 343-1 позволяет поддерживать связь между S7-300/ SINUMERIK 840D powerline и:

программаторами/ компьютерами;
системами автоматизации SIMATIC S5/ S7/ WinAC/ SINUMERIK 840D powerline;
приборами человеко-машинного интерфейса;
контроллерами PROFINET;
приборами систем распределенного ввода-вывода PROFINET;
приборами и системами других производителей.

Дизайн

Коммуникационный процессор CP 343-1 характеризуется следующими показателями:

Компактное исполнение;
прочный пластиковый корпус шириной 40 мм:
- светодиоды индикации состояний и ошибок.
- два гнезда RJ45 промышленного исполнения для подключения к PROFINET/ Industrial Ethernet.
- 2-полюсный съемный терминальный блок с контактами под винт для подключения цепи питания напряжением =24 В.
Простота установки;
CP 343-1 монтируется на стандартную профильную шину S7-300 и подключается к внутренней шине контроллера через шинный соединитель, включенный в комплект поставки.
Работа с естественным охлаждением без использования буферной батареи.
Возможность установки в базовый блок или в стойки расширения, подключаемые к базовому блоку через интерфейсные модули IM 360/361.
Замена модуля без повторного конфигурирования системы.

Функции

CP 343-1 оснащен встроенным микропроцессором и специализированной микросхемой ERTEC 200. Он обеспечивает независимое управление обменом данными через Industrial Ethernet с использованием стандартных транспортных уровней 1 ... 4.

В комбинированном режиме коммуникационный процессор обеспечивает одновременную поддержку транспортных протоколов ISO, TCP/IP и UDP, а также протокола PROFINET IO.

Обеспечивается выполнение контроля активности всех TCP соединений с активными и пассивными партнерами по связи.

CP 343-1 позволяет выполнять синхронизацию часов центрального процессора с точностью ±1 с. Эти операции могут выполняться с использованием протокола NTP или процедур SIMATIC.

CP 343-1 поставляется с предустановленным уникальным Ethernet адресом и может включаться в работу через сеть.

При работе в комбинированном режиме CP 343-1 обеспечивает поддержку перечисленных ниже коммуникационных функций:

PG/OP функции связи

PG/OP функции связи позволяют выполнять дистанционное программирование всех S7 станций, подключенных к сети.

S7 роутинг
Использование процедур S7 роутинга обеспечивает "прозрачность" сети и позволяет производить программирование и диагностику S7 станций во всех связанных с Industrial Ethernet сетях.

Обмен данными через PROFINET

В зависимости от варианта настройки коммуникационный процессор CP 343-1 способен выполнять в сети PROFINET функции контроллера или прибора ввода-вывода.

Контроллер ввода-вывода PROFINET IO
обслуживание систем распределенного ввода-вывода на основе PROFINET с поддержкой обмена данными с приборами ввода-вывода в реальном масштабе времени. Для доступа к данным приборов ввода-вывода в программе контроллера используются программные блоки PNIO_SEND и PNIO_RECV.
Прибор ввода-вывода PROFINET IO
обмен данными с контроллером ввода-вывода PROFINET IO в реальном масштабе времени. Для управления обменом данными в программе контроллера используются программные блоки PNIO_SEND и PNIO_RECV.

S7 функции связи

Для организации обмена данными между S7-300 (сервер и клиент), S7-400 (сервер и клиент) и программируемыми контроллерами S7-200/ S7-300/ S7-400/ WinAC, приборами и системами человеко-машинного интерфейса, а также компьютерами (CP 1613/ CP 1623 с S7-1613 или SOFTNET-S7).

Открытый обмен данными через Industrial Ethernet

Базируются на использовании 4 транспортного уровня передачи данных. Позволяют передавать по одному запросу до 8 Кбайт данных.

Для передачи данных могут использоваться:

транспортные соединения TCP:
- TCP с поддержкой процедур RFC 1006;
- TCP без поддержки процедур RFC 1006.
транспортные соединения UDP:
- с поддержкой широковещательных сообщений.
транспортные соединения ISO.

Открытый обмен данными через Industrial Ethernet находит применение для организации обмена данными между S7-300 и программируемыми контроллерами SIMATIC S5/ S7-300/ S7-400/ WinAC, а также компьютерами.

Необходимые функциональные блоки входят в комплект поставки NCM S7 для Industrial Ethernet. Для управления обменом данными эти блоки должны быть включены в S7 программу пользователя.

Поддержка функций FETCH/WRITE позволяет осуществлять прямой доступ к данным центрального процессора SIMATIC S5 (например, через CP 1430). Это позволяет продолжать эксплуатацию существующих систем человеко-машинного интерфейса.

Открытый обмен данными на основе транспортного протокола UDP позволяет использовать конфигурируемые цепи для отправки и получения широковещательных сообщений.

Диагностика

Для диагностики коммуникационного процессора CP 343-1 могут использоваться инструментальные средства пакета STEP 7 или обычный Web браузер. Набор поддерживаемых диагностических функций позволяет:

производить считывание текущих состояний коммуникационного процессора;
производить считывание текущих состояний приборов ввода-вывода PROFINET IO, подключенных к коммуникационному процессору;
выполнять широкий набор диагностических и статистических функций;
выполнять диагностику соединений;
получать статистические данные о работе LAN;
производить считывание содержимого буфера диагностических сообщений;
выполнять Web диагностику с поддержкой ограниченного набора функций.

Диагностика во время работы:

Считывание текущих состояний коммуникационных соединений с помощью функционального блока.
С помощью протокола SNMP могут считываться все объекты MIB-2. Это позволяет получать информацию о текущем состоянии интерфейса Ethernet, например, для управления сетью.

Безопасность

Путем заполнения списка IP адресов можно определить перечень компьютеров и систем автоматизации, имеющих право получать доступ к коммуникационному процессору. Web станции защищаются паролем.

Конфигурирование

Для конфигурирования CP 343-1 необходим NCM S7 для Industrial Ethernet пакета STEP 7 от V5.4 и выше. NCM S7 встроен в среду STEP7.

Все функциональные блоки (FC) поддержки функций открытого обмена данными через Industrial Ethernet, а также функций S7-клиента включены в комплект поставки пакета NCM S7 для Industrial Ethernet.

Все параметры настройки CP 343-1, заданные в среде STEP 7, сохраняются в памяти центрального процессора. Это обстоятельство необходимо учитывать при выборе емкости микрокарты памяти для центрального процессора. Указанная особенность позволяет выполнять замену коммуникационного процессора без повторного конфигурирования системы связи.

Интеграция

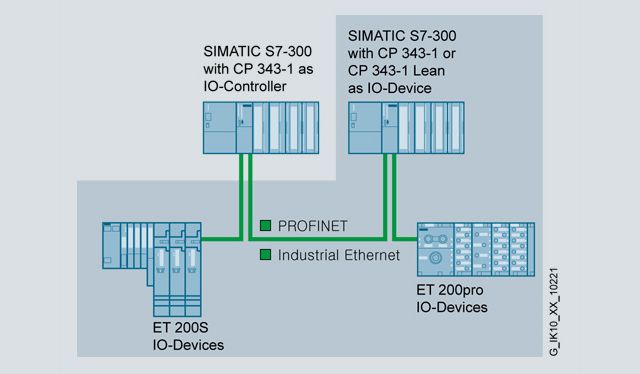

Линенйная структура с CP 343-1 с интегрированным коммутатором реального времени, как контроллер PROFINET IO или устройство IO

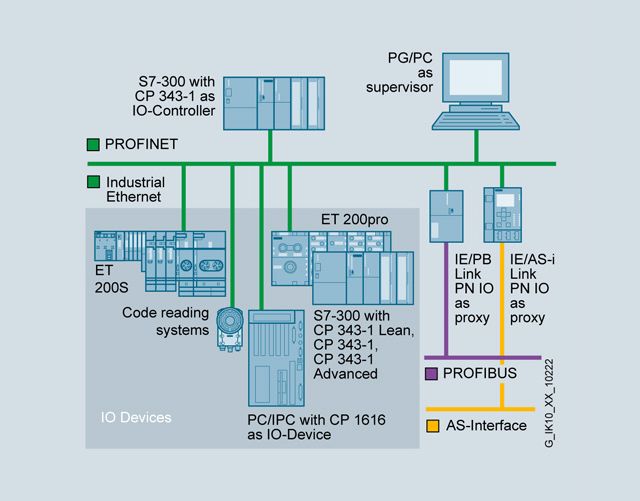

Интерфейс к сети верхнего уровня с CP 343-1 в качестве контроллера PROFINET IO

Особенности

Простая интеграция в магистральные сетевые структуры за счет наличия встроенного 2-канального коммутатора Industrial Ethernet реального масштаба времени.
Подключение приборов полевого уровня к Industrial Ethernet с поддержкой стандарта PROFINET.
Скоростной обмен данными между S7-300 и приборами ввода-вывода PROFINET IO.
Защита инвестиций в существующие системы за счет поддержки функций открытого обмена данными через Industrial Ethernet.
Защита доступа с использованием конфигурируемого списка разрешенных IP адресов без изменения паролей.
Дистанционное программирование через WAN на основе TCP/IP или через телефонную сеть (например, ISDN).
Установка IP параметров серии машин без использования STEP 7.
Синхронизация времени в масштабах предприятия на основе процедур NTP или SIMATIC.
Поддержка широковещательных сообщений на основе транспортного протокола UDP.
Возможность организации обмена данными без поддержки процедур RFC 1006.
Компактные размеры, ширина корпуса 40 мм.
Поддержка функций автоматической настройки на скорость обмена данными в сети, а также автоматической кроссировки подключаемых кабелей.

Технические данные

Заказной номер	6GK7 343-1EX30-0XE0
Назначение продукта
Скорость обмена данными
Скорость обмена данными через интерфейс 1	10 … 100 Мбит/с
Интерфейсы
Количество электрических соединителей:
интерфейса Industrial Ethernet	2
подключения цепи питания	1
Конструкция соединителей:
интерфейса Industrial Ethernet	Гнезда RJ45
подключения цепи питания	2-полюсный терминальный блок с контактами под винт
Электрические параметры
Род тока цепи питания	Постоянный ток
Напряжение питания:
через внутреннюю шину	5 В
внешнее	24 В
Допустимое отклонение внешнего напряжения питания вверх от номинального значения	20 %
Допустимое отклонение внешнего напряжения питания вниз от номинального значения	15 %
Потребляемый ток:
от внутренней шины при напряжении 5 В, типовое значение	0,2 A
от внешнего блока питания при напряжении 24 В:
типовое значение	0.16 A
максимальное значение	0.2 A
Потери мощности	5.8 Вт
Условия эксплуатации, хранения и транспортировки
Диапазон температур:
во время работы	0 … +60 °C, при горизонтальной установке
во время хранения	-40 … +70 °C
во время транспортировки	-40 … +70 °C
комментарии	-
Относительная влажность во время работы при температуре 25 °C, не более	95 %, без появления конденсата
Степень защиты корпуса	IP20
Конструкция
Формат модуля:
Ширина	40 мм
Высота	125 мм
Глубина	120 мм
Масса	0.22 кг
Свойства
Количество модулей:
на один центральный процессор, не более	-
замечания	-
Показатели производительности
Открытый обмен данными
Количество соединений для открытого обмена данными с использованием блоков SEND/RECEIVE, не более	16
Объем данных пользователя:
на ISO соединение для открытого обмена данными с использованием блоков SEND/RECEIVE, не более	8 Кбайт
на ISO on TCP соединение для открытого обмена данными с использованием блоков SEND/RECEIVE, не более	8 Кбайт
на TCP соединение для открытого обмена данными с использованием блоков SEND/RECEIVE, не более	8 Кбайт
на UDP соединение для открытого обмена данными с использованием блоков SEND/RECEIVE, не более	2 Кбайт
Количество широковещательных станций	16
S7 функции связи
Количество соединений для S7 функций связи:
максимальное	16
для PG функций связи, не более	-
для PG/OP функций связи, не более	-
замечания	-
Одновременная поддержка нескольких протоколов
Количество активных соединений при одновременной поддержке нескольких протоколов	32
PROFINET: Контроллер PN IO
Количество подключаемых приборов ввода-вывода	32
Количество внешних линий PN IO на стойку	1
Объем полезных данных пользователя:
для входных переменных на контроллер PROFINET IO, не более	1 Кбайт
для выходных переменных на контроллер PROFINET IO, не более	1 Кбайт
для входных переменных на прибор PROFINET IO, не более	1 433 байт
для выходных переменных на прибор PROFINET IO, не более	1 433 байт
для входных переменных на субмодуль прибора PROFINET IO, не более	240 байт
для выходных переменных на субмодуль прибора PROFINET IO, не более	240 байт
PROFINET: Прибор PN IO
Поддержка функций прибора PROFINET IO	Есть
Объем полезных данных пользователя:
для входных переменных прибора PROFINET IO, не более	512 байт
для выходных переменных прибора PROFINET IO, не более	512 байт
для выходных переменных субмодуля прибора PROFINET IO, не более	240 байт
для входных переменных субмодуля прибора PROFINET IO, не более	240 байт
передаваемых за один цикл выполнения программы на один субмодуль прибора ввода-вывода	240 байт
количество субмодулей на один прибор PROFINET IO	32
Функции управления и конфигурирования
Поддержка объектов MIB	Есть
Поддерживаемые протоколы:
SNMP v1	Есть
DCP	Есть
LLDP	Есть
Необходимое программное обеспечение конфигурирования
Функции идентификации и обслуживания:
I&M0 - информация о приборе	Есть
I&M1 - заводской идентификатор/ местоположение	Есть
Диагностика
Web диагностика	Есть
Коммутатор
Встроенный коммутатор	Есть
Функции:
управляемый коммутатор	Нет
конфигурирование в среде STEP 7	Есть
Функции резервирования
Функции:
кольцевое резервирование	Есть
менеджер резервирования	Нет
поддержка протокола MRP	Есть
Функции защиты доступа к данным
Функции
конфигурируемый список разрешенных IP адресов	Есть
отключение неиспользуемых сервисов	Есть
блокировка обмена данными через физический порт	Есть
регистрация попыток несанкционированного доступа	Нет
Функции времени
Функции:
поддержка SICLOCK	Есть
пересылка сигналов точного времени	Есть
Поддержка протокола NTP	Есть
