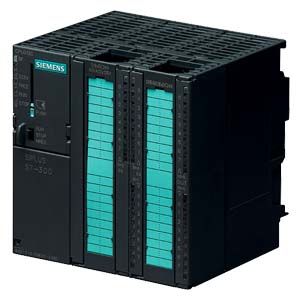

SIPLUS CPU 313C

• Заказные данные
  (2)
• Аксессуары
  (27)
• Информационные материалы

  Информационные материалы

  • Компактный центральный процессор с набором встроенных дискретных и аналоговых входов и выходов.
  • Для установок с высокими требованиями к вычислительной мощности и коротким временам реакции.
  • С набором встроенных в операционную систему технологических функций

  Для работы центрального процессора необходима микро карта памяти (ММС) и два 40-полюсных фронтальных соединителя, заказываемых отдельно.



  	SIPLUS CPU 313C
  Заказной номер	6AG1 313-5BE01-2AB0
  Заказной номер базовой модели	6ES7 313-5BE01-0AB0
  Диапазон рабочих температур	-25 ... +60 °C, допускается появление конденсата
  Условия эксплуатации	Работа в агрессивных средах (например, в средах с содержанием хлора и серы).
  Соответствие стандарту для электронных приборов железнодорожного транспорта (EN 50155, температура T1, категория 1).	Есть
  Технические данные	Идентичны техническим данным базовой модели.







  Область применения

  Центральный процессор CPU 313C предназначен для построения относительно простых систем управления с высокими требованиями к скорости обработки информации и малым временам реакции. Наличие встроенных входов и выходов для ввода и вывода дискретных и аналоговых сигналов позволяет использовать CPU 313C в качестве автономного блока управления.

  В операционную систему CPU 313C интегрированны технологические функции:

  • скоростного счета;
  • измерения частоты;
  • измерения периода следования сигналов;
  • ПИД-регулирования.

  Дизайн

  CPU 313C характеризуется следующими показателями:

  • Микропроцессор;
    100-200 нс на выполнение бинарной инструкции.
  • Рабочая память объемом 64 Кбайт, RAM (приблизительно 20 K инструкций);
    для выполнения загруженной секции программы и хранения оперативных данных. Микро карта памяти (до 8 Мбайт), используемая в качестве загружаемой памяти, а также сохранения архива проекта (с комментариями и таблицей символов), архивирования данных и управления рецептами.
  • Гибкие возможности расширения;
    подключение до 31 модуля S7-300 (4-рядная конфигурация).
  • Интерфейс MPI;
    позволяет устанавливать одновременно до 8 соединений с программируемыми контроллерами S7-300/400, программаторами, компьютерами и панелями операторов. Одно из этих соединений зарезервировано для PG-, одно - для OP функций связи. MPI позволяет создавать простейшие сетевые структуры с объединением до 16 центральных процессоров и поддержкой механизма передачи глобальных данных.
  • Набор встроенных входов и выходов;
    24 дискретных входа =24В, 16 дискретных выходов =24В/0.5А, 4 аналоговых входа для измерения сигналов силы тока или напряжения, 1 аналоговый вход для измерения температуры, 2 аналоговых выхода.



  Функции

  • Парольная защита доступа;
    для защиты от несанкционированного доступа к программе пользователя
  • Буфер диагностических сообщений;
    хранит 100 последних сообщений об ошибках
  • Необслуживаемое сохранение данных;
    при перебоях в питании контроллера центральный процессор автоматически сохраняет текущие данные и использует их после восстановления напряжения питания.

  Программируемые параметры и свойства

  Из среды STEP 7 могут настраиваться следующие параметры и свойства центрального процессора:

  • Интерфейс MPI;
    определение адреса станции.
  • Параметры рестарта/цикла выполнения программы;
    определение максимального времени сканирования программы, перезапуска и выполнения функций самодиагностики.
  • Объем реманентной области памяти;
    определение объема данных (количества битов памяти, таймеров, счетчиков и блоков данных), сохраняемых при перебоях в питании контроллера.
  • Тактовые биты;
    установка адреса.
  • Уровень защиты;
    установка прав на доступ к программе и данным.
  • Системная диагностика;
    установка порядка обработки диагностических сообщений.
  • Интегрированные функции скоростного счета.
  • Интегрированные функции измерения периода следования импульсов.
  • Интегрированные функции настройки.
  • Периодические прерывания;
    установка периода повторения прерываний.
  • Прерывания по дате и времени;
    установка стартовой даты и времени, а также периода повторения прерываний.

  Информационные функции и функции отображения

  • Отображение состояний и ошибок;
    светодиодная индикация, отображение программных ошибок, ошибок по времени, ошибок ввода-вывода, режимов работы RUN/STOP, рестарта и т.д.
  • Функции тестирования;
    в процессе выполнения программы программатор позволяет отображать состояния сигналов , модифицировать и считывать значения переменных, получать доступ к содержимому стека.
  • Информационные функции;
    с помощью программатора можно получить информацию об объеме памяти и режимах работы центрального процессора, объеме занятой и свободной памяти, текущем времени цикла выполнения программы, просмотреть содержимое буфера аварийных сообщений в текстовом формате.

  Встроенные коммуникационные функции

  • PG/OP функции связи
  • Обмен глобальными данными через MPI
  • Функции стандартной S7 связи
  • S7 функции связи (только сервер)

  Встроенные технологические функции

  • Скоростные счетчики;
    3 счетчика (до 30 кГц) с компараторами и входами для непосредственного подключения 24 В инкрементальных датчиков.
  • Измерители частоты следования импульсов;
    3 измерителя частоты (до 30 кГц) или скорости и т.д. Подсчет количества импульсов за заданный промежуток времени.
  • Импульсные выходы;
    3 выхода для работы в режиме частотно- или широтно-импульсной модуляции, до 2.5 кГц.
  • Входы прерываний (все дискретные входы);
    фиксация импульсных сигналов аппаратных прерываний и обеспечение минимального времени реакции на эти сигналы.

  Системные функции

  Центральный процессор поддерживает широкий спектр функций диагностики, настройки параметров, синхронизации, аварийной сигнализации, измерения временных промежутков и т.д.

  Более полная информация приведена в руководстве.



  Технические данные

  	6ES7313-5BG04-0AB0 CPU313C
  Версия продукта
  Версия аппаратуры	01
  Версия операционной системы	V3.3
  Необходимое программное обеспечение	STEP 7 от V5.5 SP1 или STEP 7 от V5.3 SP2 и выше с обновлением HSP 203
  Цепь питания
  Напряжение питания:	=24 В (=20.4 ... 28.8 В)
  Потребляемый ток:
  номинальное значение	650 мА
  без нагрузки, типовое значение	150 мА
  Импульсный ток включения, типовое значение	5 А
  I²t	0.7 A²·с
  Потери мощности, типовое значение	12 Вт
  Память
  Рабочая память, RAM:
  встроенная	128 Кбайт; для программы и данных
  расширение	Нет
  энергонезависимая память для сохранения блоков данных	64 Кбайт
  Загружаемая память:
  съемная микрокарта памяти (MMC)	Есть
  емкость MMC, не более	8 Мбайт
  время хранения информации в ММС, не менее	10 лет
  Сохранение данных при перебоях в питании контроллера:	Есть, необслуживаемое, в ММС
  без батареи	Есть; программа и данные
  Программные блоки CPU
  Общее количество	1024 (DB, FB, FC). Максимальное количество загружаемых блоков может быть снижено за счет использования ММС
  Блоки данных DB:
  количество, не более	1024; диапазон номеров: 1 ... 16000
  размер, не более	64 Кбайт
  Функциональные блоки FB:
  количество, не более	1024; диапазон номеров: 0 ... 7999
  размер, не более	64 Кбайт
  Функции FC:
  количество, не более	1024; диапазон номеров: 0 ... 7999
  размер, не более	64 Кбайт
  Организационные блоки OB:
  размер, не более	64 Кбайт
  Глубина вложения блоков
  на приоритетный класс	16
  дополнительно с OB обработки ошибок	4
  Время выполнения
  Операций с битами, не менее	0.07 мкс
  Операций со словами, не менее	0.15 мкс
  Арифметических операций с фиксированной точкой, не менее	0.2 мкс
  Арифметических операций с плавающей точкой, не менее	0.72 мкс
  Таймеры и счетчики
  S7 счетчики:
  количество	256
  сохраняющие состояния при перебоях в питании контроллера	C0 ... C255, настраивается
  по умолчанию	C0 ... C7
  диапазон счета	0 ... 999, настраивается
  IEC счетчики:	Есть
  тип	SFB
  S7 таймеры:
  количество	256
  сохраняющие состояния при перебоях в питании контроллера	T0 ... T255, настраивается
  по умолчанию	Нет
  диапазоны выдержек времени	10 мс ... 9990 с, настраивается
  IEC таймеры:	Есть
  тип	SFB
  Область памяти данных
  Энергонезависимая область памяти	64 Кбайт
  Флаги:
  количество, не более	256 байт
  сохраняющие состояния при перебоях в питании контроллера	Есть; MB 0 ... MB 255, настраивается
  по умолчанию	MB 0 ... MB 15
  количество тактовых битов	8; 1 байт памяти
  Блоки данных:
  сохраняющие состояния при перебоях в питании контроллера	Есть; настраивается через свойства DB
  по умолчанию	Есть
  Локальные данные:
  на приоритетный класс, не более	32 Кбайт, до 2048 байт на блок
  Адресное пространство
  Адресное пространство ввода/ вывода:
  для входов	1024 байт
  для выходов	1024 байт
  из них в системе распределенного ввода/ вывода
  для входов	Нет
  для выходов	Нет
  Область отображения процесса:
  для входов, настраивается, не более	1024 байт
  для выходов, настраивается, не более	1024 байт
  для входов, по умолчанию	128 байт
  для выходов, по умолчанию	128 байт
  адреса встроенных каналов ввода/ вывода, заданные по умолчанию:
  дискретные входы	124.0 ... 126.7
  дискретные выходы	124.0 ... 125.7
  аналоговые входы	752 ... 761
  аналоговые выходы	752 ... 755
  Количество дискретных каналов:
  ввода, встроенные	24
  вывода, встроенные	16
  ввода, не более	1 016
  вывода, не более	1 008
  ввода в системе локального ввода/ вывода, не более	1 016
  вывода в системе локального ввода/ вывода, не более	1 008
  Количество аналоговых каналов:
  ввода, встроенные	5: 4х I/U + 1x R/RTD
  вывода, встроенные	2
  ввода, не более	253
  вывода, не более	250
  ввода в системе локального ввода/ вывода, не более	253
  вывода в системе локального ввода/ вывода, не более	250
  Аппаратная конфигурация
  Количество базовых стоек, не более	1
  Количество стоек расширения, не более	3
  Количество модулей на стойку, не более	8; в стойке расширения №3 до 7  модулей (не считая модули блоков питания, центрального процессора и интерфейсные модули)
  Количество ведущих DP устройств:
  встроенных	Нет
  через CP	4
  Рекомендуемое количество функциональных и коммуникационных модулей
  FM	8
  CP, PtP	8
  CP, LAN	6
  Время
  Часы
  аппаратные часы реального времени	Есть
  защита от перебоев в питании и синхронизация	Есть
  отклонение за сутки, не более	10 с, типовое значение 2 с
  запас хода при отключенном питании контроллера	6 недель при 40 °C
  Счетчики моточасов:
  количество	1
  диапазон номеров	0
  диапазон счета	0 ... 231 часов (при использовании  SFC 101)
  разрешение	1 час
  сохранение состояний при перебоях в питании контроллера	Есть; необходим перезапуск после каждого рестарта
  Синхронизация времени:
  через MPI, ведущее устройство	Есть
  через MPI, ведомое устройство	Есть
  в системе автоматизации, ведущее устройство	Есть
  в системе автоматизации, ведомое устройство	Нет
  Функции S7 сообщений
  Количество станций регистрации сообщений, не более	8; зависит от количества сконфигурированных соединений для PG/OP и базовых функций S7 связи
  Диагностические сообщения процесса	Есть
  Количество блоков Alarm-S, одновременно находящихся в активном состоянии, не более	300
  Функции тестирования и отладки
  Мониторинг/ модификация:
  переменные	Входы, выходы, биты памяти, блоки данных, таймеры, счетчики
  количество переменных, не более	30
  из них для мониторинга, не более	30
  из них для модификации, не более	14
  Принудительная установка:
  переменные	Входы, выходы
  количество переменных, не более	10
  Блок состояний	Есть, одновременное использование до 2 блоков
  Пошаговое выполнение программы	Есть
  Количество точек прерывания	4
  Буфер диагностических сообщений
  емкость, записей, не более	500, не настраивается
  количество энергонезависимых записей	100 последних записей
  количество считываемых записей в режиме RUN	10 ... 499, настраивается
  по умолчанию	10
  Коммуникационные функции
  PG/OP функции связи	Есть
  Маршрутизация параметров настройки	Нет
  Обмен пакетами глобальных данных (GD):	Есть
  количество сквозных пакетов GD, не более	8
  количество пакетов GD, не более	8
  передаваемых, не более	8
  принимаемых, не более	8
  размер пакета глобальных данных, не более	22 байт
  размер консистентного пакета глобальных данных, не более	22 байт
  Базовые функции S7 связи:	Есть
  объем данных пользователя на задание, не более	76 байт
  объем консистентных данных пользователя на задание, не более	76 байт: 76 байт (с X_SEND или X_RCV), 64 байт (с X_PUT или X_GET в режиме сервера)
  S7 функции связи:	Есть
  в режиме S7 сервера	Есть
  в режиме S7 клиента	Есть, через CP и загружаемый FB
  объем данных пользователя на задание, не более	180 байт (с PUT/GET)
  объем консистентных данных пользователя на задание, не более	240 байт в режиме S7 сервера
  Функции S5-совместимой связи	Есть; через CP и загружаемые FC
  1-й интерфейс
  Тип интерфейса	Встроенный интерфейс RS 485/ MPI
  Физический уровень	RS 485
  Гальваническое разделение цепей	Нет
  Питание интерфейса (=15 ... 30 В), не более	200 мА
  Функции
  MPI	Есть
  ведущее DP устройство	Нет
  ведомое DP устройство	Нет
  PtP	Нет
  MPI:
  сервисы:
  PG/OP функции связи	Есть
  S7 маршрутизация	Нет
  обмен пакетами глобальных данных	Есть
  базовые функции S7 связи	Есть
  S7 функции связи	Есть
  работа в режиме S7 клиента	Нет, только через CP и загружаемые FB
  работа в режиме S7 сервера	Есть
  скорость обмена данными, не более	187.5 Кбит/с
  CPU/ программирование
  Программное обеспечение конфигурирования:
  STEP 7	STEP 7 от V5.5 SP1 или STEP 7 от V5.3 SP2 с обновлением HSP 203
  STEP 7 Lite	Нет
  Языки программирования
  LAD	Есть
  FBD	Есть
  STL	Есть
  SCL	Есть
  CFC	Есть
  GRAPH	Есть
  HiGraph®	Есть
  Набор команд	Смотри список инструкций
  Глубина вложения скобок	8
  Системные функции (SFC)	Смотри список инструкций
  Системные функциональные блоки (SFB)	Смотри список инструкций
  Защита ноу-хау:
  парольная защита программы пользователя	Есть
  кодирование программных блоков	Есть, с S7 блоком Privacy
  Дискретные входы
  Количество входов	24
  из них используется технологическими функциями	16
  Входная характеристика по IEC 1131	Типа 1
  Количество одновременно опрашиваемых входов:
  горизонтальная установка
  до 40 °C, не более	24
  до 60 °C, не более	12
  вертикальная установка, до 40 °C, не более	12
  Входное напряжение
  номинальное значение	=24 В
  сигнала низкого уровня	-3 ... +5 В
  сигнала высокого уровня	15 ... 30 В
  Входной ток сигнала высокого уровня, типовое значение	8 мА
  Задержка распространения входного сигнала при номинальном входном напряжении
  для стандартных входов
  настройка	Есть; 0.1 / 0.3 / 3 / 15 мс
  номинальное значение	3 мс
  для входов счета/ технологических функций
  время переключения от низкого к высокому уровню, не более	8 мкс
  Длина кабеля, не более
  экранированного	1 000 м; 50 м для входов технологических функций при максимальной частоте следования сигналов
  обычного	600 м; не используется для входов технологических функций
  Дискретные выходы
  Количество выходов	16
  из них импульсных	4
  Защита от коротких замыканий	Есть; тактируемая, электронная
  порог срабатывания, типовое значение	1 A
  Ограничение коммутационных перенапряжений	UL+ - 48 В
  Ламповая нагрузка, не более	5 Вт
  Подключение дискретного входа в качестве нагрузки	Возможно
  Выходное напряжение
  сигнала высокого уровня, не менее	UL+ - 0.8 В
  Выходной ток
  сигнала высокого уровня, номинальное значение	500 мА
  сигнала высокого уровня, допустимый диапазон изменений	5 мА ... 0.6 А
  сигнала низкого уровня, не более	0.5 мА
  Параллельное включение двух выходов
  для увеличения выходной мощности	Нет
  для резервированного управления нагрузкой	Есть для стандартных выходов, нет для выходов технологических функций
  Частота переключения выходов, не более
  при активной нагрузке	100 Гц
  при индуктивной нагрузке	0.5 Гц
  при ламповой нагрузке	100 Гц
  для импульсных выходов при активной нагрузке	2.5 кГц
  Суммарный ток одной группы выходов
  горизонтальная установка
  до 40 °C, не более	3 A
  до 60 °C, не более	2 A
  вертикальная установка
  до 40 °C, не более	2 A
  Сопротивление нагрузки	48 Ом ... 4 кОм
  Длина кабеля, не более
  экранированного	1000 м
  обычного	600 м
  Аналоговые входы
  Количество входов для измерения напряжения/ силы тока	4
  Количество входов для измерения сопротивления/ температуры	1
  Допустимое входное напряжение для входов измерения силы тока, не более	5 В, постоянно
  Допустимое входное напряжение для входов измерения напряжения, не более	30 В, постоянно
  Допустимый входной ток для входов измерения напряжения	0.5 мА, постоянно
  Допустимый входной ток для входов измерения силы тока	50 мА, постоянно
  Выбор единиц измерения температуры	Есть; градусы Цельсия/ Фаренгейта/ Кельвина
  Диапазоны измерений/ входное сопротивление канала:
  сигналы напряжения	Есть: ±10 В/ 100 кОм; 0...10 В/ 100 кОм
  сигналы силы тока	Есть: ±20 мА/ 100 Ом; 0...20 мА/ 100 Ом; 4...20 мА/ 100 Ом
  измерение температуры	Есть: Pt100/ 10 МОм
  измерение сопротивления:	Есть: 0...600 Ом/ 10 МОм
  напряжение без нагрузки, типовое значение	3.3 В
  измерительный ток, типовое значение	1.25 мА
  Линеаризация характеристик	Есть, настраиваемая, программная
  Температурная компенсация	Нет
  Длина экранированного кабеля, не более	100 м
  Аналоговые выходы
  Количество выходов	2
  Длина экранированного кабеля, не более	200 м
  Защита от коротких замыканий в каналах вывода сигналов напряжения	Есть
  ток срабатывания защиты, не более	55 мА
  Напряжение на выходах сигналов силы тока при отсутствии нагрузки, не более	14 В
  Диапазоны изменения выходных сигналов:
  сигналы напряжения	0...10 В или ±10 В
  сигналы силы тока	0...20 мА, 4...20 мА или ±20 мА
  Подключение нагрузки:
  2-проводное для каналов вывода сигналов напряжения	Есть; без компенсации сопротивления линии
  4-проводное для каналов вывода сигналов напряжения	Нет
  2-проводное для каналов вывода сигналов силы тока	Есть
  Параметры нагрузки:
  сопротивление для каналов вывода сигналов напряжения, не менее	1 кОм
  емкость для каналов вывода сигналов напряжения, не более	0.1 мкФ
  сопротивление для каналов вывода сигналов силы тока, не более	300 Ом
  индуктивность для каналов вывода сигналов силы тока, не более	0.1 мГн
  Предельно допустимые значения:
  напряжения на выходе по отношению к  MANA	16 В; постоянно
  выходного тока, не более.	50 мА; постоянно
  Параметры аналого-цифрового и цифро-аналоговое преобразование
  Принцип преобразования	Последовательная апроксимация
  Время интегрирования и преобразования/ разрешение на канал
  разрешение с учетом знакового разряда, не более	12 бит
  настраиваемое время интегрирования	Есть; 2.5/ 16.6/ 20 мс
  частота подавления помех	400/ 60/ 50 Гц
  время преобразования на канал	1 мс
  постоянная времени входного фильтра	0.38 мс
  базовое время обработки в модуле (все каналы)	1 мс
  Время установки выходного сигнала:
  при активной нагрузке	0.6 мс
  при емкостной нагрузке	1 мс
  при индуктивной нагрузке	0.5 мс
  Датчики
  Подключение датчиков:
  с выходными сигналами напряжения	Есть
  2-проводных с выходными сигналами силы тока	Есть; с внешним питанием
  4-проводных с выходными сигналами силы тока	Есть
  2-проводных с изменением сопротивления	Есть; без компенсации сопротивления линии
  3-проводных с изменением сопротивления	Нет
  4-проводных с изменением сопротивления	Нет
  Подключение датчиков BERO
  2-проводные датчики BERO	Есть
  допустимый установившийся ток, не более	1.5 мА
  Точность/ погрешности
  Температурная погрешность преобразования по отношению к конечной точке входной шкалы	±0,006 %/K
  Перекрестные наводки между входами, не менее	60 дБ
  Повторяемость при 25 °C по отношению к конечной точке входной шкалы	±0,06 %
  Выходные пульсации по отношению к конечной точке входной шкалы в диапазоне частот от 0 до 50 кГц	±0,1 %
  Нелинейность по отношению к конечной точке входной шкалы	±0,15 %
  Температурная погрешность преобразования по отношению к конечной точке выходной шкалы	±0,01 %/K
  Перекрестные наводки между выходами, не менее	60 дБ
  Повторяемость при 25 °C по отношению к конечной точке выходной шкалы	±0,06 %
  Рабочая погрешность во всем температурном диапазоне по отношению к конечной точке шкалы
  измерение сигналов напряжения	±1 %
  измерение сигналов силы тока	±1 %
  измерение сопротивления	±5 %
  формирование сигналов напряжения	±1 %
  формирование сигналов силы тока	±1 %
  Базовая погрешность (рабочая погрешность при 25 °C) по отношению к конечной точке шкалы
  измерение сигналов напряжения	±0,8 %; нелинейность ±0.06%
  измерение сигналов силы тока	±0,8 %; нелинейность ±0.06%
  измерение сопротивления	±0.8 %; нелинейность ±0.2%
  измерение температуры	±0.8 %
  формирование сигналов напряжения	±0,8 %
  формирование сигналов силы тока	±0,8 %
  Подавление помех для частот  f = n x (fl ± 1 %), где fl = частота сигналов помехи
  режим последовательного подавления (пиковое значение сигнала помехи < номинального входного значения), не менее	30 дБ
  подавление синфазных сигналов, не менее	40 дБ
  Встроенные функции
  Количество счетчиков	3; (смотри руководство по технологическим функциям)
  Частота следования импульсов, не более	30 кГц
  Измерение частоты	Есть
  Управление позиционированием	Нет
  ПИД регулирование	Есть
  Количество импульсных выходов	3; ШИМ, до 2.5 кГц (смотри руководство по технологическим функциям)
  Частота следования выходных импульсов, не более	2.5 кГц
  Гальваническое разделение цепей
  Изоляция, дискретные входы:
  изоляция	Есть
  между различными каналами	Нет
  между каналами и внутренней шиной	Есть
  Изоляция, дискретные выходы:
  изоляция	Есть
  между группами каналов	Есть
  количество каналов в группе	8
  между каналами и внутренней шиной	Есть
  Изоляция, аналоговые входы:
  изоляция	Есть; общая для аналоговых входов и выходов
  между различными каналами	Нет
  между каналами и внутренней шиной	Есть
  Изоляция, аналоговые выходы
  изоляция	Есть; общая для аналоговых входов и выходов
  между различными каналами	Нет
  между каналами и внутренней шиной	Есть
  Допустимая разность потенциалов
  Между различными цепями	=75 В/ ~60 В
  Между входами и MANA (UCM)	=8 В
  Между MANA и MINTERNAL (UISO)	=75 В/ ~60 В
  Изоляция
  Испытательное напряжение изоляции	=600 В
  Условия эксплуатации
  Диапазон рабочих температур	0...60 °C
  Конструкция
  Степень защиты корпуса	IP20
  Подключение внешних цепей	Через два 40-полюсных фронтальных соединителя, заказываются отдельно
  Габариты (Шх Вх Г) в мм	120х 125х 130
  Масса, приблизительно	660 г
