EGPRS роутер SIPLUS MD741-1

Заказные данные
(12)
Аксессуары
(12)

EGPRS и GPRS роутер для беспроводной IP связи с Ethernet-приборами автоматизации через мобильные радиосети GSM.
4-кратное увеличение скорости обмена данными за счет использования EGPRS.
Интегрированные функции защиты данных на основе использования firewall и VPN (IPsec)

EGPRS роутер SIPLUS MD741-1
Заказной номер	6AG1741-1AA00-2AA0
Заказной номер базового модема	6NH9741-1AA0
Диапазон рабочих температур	-25 … +60 °C; допускается появление конденсата
Защитное покрытие	Защитное покрытие печатных плат и электронных компонентов
Технические данные	Соответствуют техническим данным базового модема за исключением допустимых условий эксплуатации

Условия эксплуатации
Относительная влажность	5 ... 100 %, допускается появление конденсата
Биологически активные вещества	По EN 60721-3-3, класс 3B2: плесень, споры грибка
Химически активные вещества	По EN 60721-3-3, класс 3C4, включая соленый туман, и ISA–S71.04 уровни сложности G1; G2; G3; GX¹⁾²⁾
Механически активные вещества	По EN 60721-3-3, класс 3S4, включая токопроводящий песок и пыль ²⁾
Атмосферное давление (зависит от верхней границы допустимого диапазона рабочих температур)	1080...795 гПа (-1000 … +2000 м) диапазон рабочих температур 795...658 гПа (+2000 ... +3500 м) снижение на 10 K 658…540 гПа (+3500 … +5000 м) снижение на 20 K

1) ISA-S71.04 уровень сложности GX: длительно: SO₂ < 4.8 мг/м³; H₂S < 9.9 мг/м³; Cl < 0.2 мг/м³; HCl < 0.66 мг/м³; HF < 0.12 мг/м³; NH < 49 мг/м³; O₃ < 0.1 мг/м³; NOX < 5.2 мг/м³
Граничные значения (не более 30 минут в сутки): SO₂ < 17.8 мг/м³; H₂S < 49.7 мг/м³; Cl < 1.0 мг/м³; HCl < 3.3 мг/м³; HF < 2.4 мг/м³; NH < 247 мг/м³; O₃ < 1.0 мг/м³; NOX < 10.4 мг/м³

2) При работе в среде с активными веществами незадействованные интерфейсы должны быть закрыты включенными в комплект поставки заглушками!

Область применения

GPRS роутер MD 740-1 является компонентом системы SINAUT ST7 и способен передавать SINAUT данные через GPRS. Однако он может использоваться независимо от системы SINAUT ST7. Конструкция и электрические характеристики MD 740-1 позволяет использовать данный прибор в промышленных условиях.
Поддержка энергосберегающих технологий для удаленных станций. Например, дистанционное управление частотой вращения насосов на основе анализа состояний насосной станции.

Управление и мониторинг:
- очистных станций и станций обработки воды;
- систем нефте- и газоснабжения;
- систем теплоснабжения;
- систем распределения энергии;
- насосных станций;
- систем управления движением;
- зданий;
- солнечных и ветряных электростанций.
Централизованное управление и мониторинг работы железнодорожного транспорта, специальных транспортных средств, городского транспорта, комплексов строительных машин, судов речного и прибрежного плавания.
Дистанционное программирование и обслуживание аппаратуры через GPRS во всем мире.

Дизайн

Прочный пластиковый корпус для монтажа на стандартную профильную шину.
Интерфейс RJ45 для подключения к Ethernet.
Интерфейс RS 232 для выполнения сервисных операций.
Диагностические светодиоды индикации состояния модема, силы поля, состояния соединения.
Сервисная кнопка SET.
4-полюсный терминальный блок с контактами под винт для подключения цепи питания =24 В.
Соединитель SMA для подключения GSM/GPRS антенны.

Функции

Квадрафонический GSM диапазон с диапазонами частот 850/ 900/ 1800/ 1900 МГц.
Многоканальный GPRS класс 10 (13.4 ... 27 Кбит/с на обновление, 40 ... 54 Кбит/с на загрузку).
Автоматическая установка и синхронизация интерактивных IP соединений с Internet через GPRS.
Двунаправленный IP обмен данными с компьютером центра управления (например, на основе ST7cc или ST7sc). Межузловой обмен данными между станциями SINAUT ST7 через коммуникационный модуль TIM центра управления.
Встроенная система защиты данных с поддержкой функций разделительного барьера и VPN (IPsec).
Обеспечение защиты данных SINAUT ST7 станций в мобильных радио сетях без поддержки общих или фиксированных IP адресов для модема.

Конфигурирование

Настройка параметров роутера с использованием HTML Web браузера.
Конфигурирование SINAUT GPRS сети с использованием инструментальных средств SINAUT ST7 от v4.0 и выше.

Необходимые условия для запуска GPRS роутера MD 740-1:

SIM карта от оператора GPRS сети с поддержкой GPRS.
Компьютерный центр управления с фиксированным IP адресом, который MD 740-1 использует для установки соединений.

Защита данных

VPN роутер для защиты данных, передаваемых через общественные сети (протокол IPsec, кодирование данных 3DES и AES, трансляция сетевых адресов).
Защита VPN центра управления с помощью модулей SCALANCE S612 или S613.
Разделительный барьер (firewall) для защиты от несанкционированного доступа. Динамическая фильтрация пакетов данных с учетом адресов отправителя и получателя, а также блокировка нежелательных данных.

Диагностика/ обслуживание

Состояния установленного соединения и наличия соединения с помощью светодиода на фронтальной панели.
Считывание параметров конфигурации через встроенный порт RS 232.

Интеграция

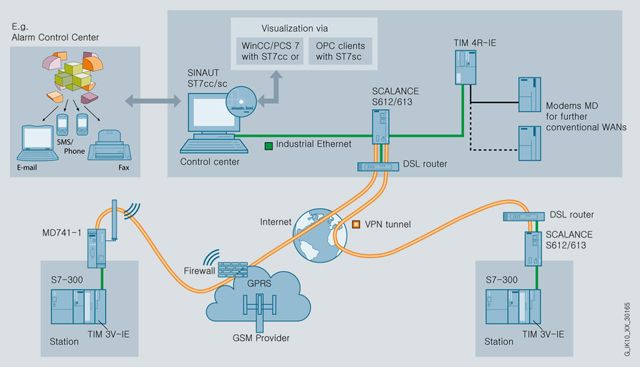

Защита VPN модулями SCALANCE S:

Если IT персонал не находит центрального роутера в центре управления, то VPN канал GPRS роутера MD 740-1 рекомендуется завершать модулем SCALANCE S612 или S613 с операционной системой от V2.0 и выше. Для конфигурирования VPN канала модуля MD 740-1 можно использовать инструментальные средства конфигурирования SCALANCE S. Это позволяет снижать объем работ по конфигурированию и настройке параметров доступного маршрутизатора.

Коммуникационное взаимодействие:

В случае подключения одной внешней станции к центру управления SINAUT ST7cc/sc через Internet модуль TIM 3V-IE не нужен. Этот модуль находит применение в качестве роутера центра управления в следующих случаях:

Организации связи между двумя станциями SINAUT ST7, подключенными через GPRS.
Для дополнительного подключения к центру управления станций через системы модемной связи на основе телефонных, радио- или выделенных линий (через интерфейс RS 232 модуля TIM 3V-IE).
Организации связи между станцией, подключенной через Internet, и станцией SINAUT ST7, подключенной через телефонную, радио или выделенную линию (через интерфейс RS232 модуля TIM 3V-IE).

SINAUT ST7cc базируется на функциональных возможностях SIMATIC WinCC и является идеальной основой для построения центров управления систем SINAUT ST7 и SINAUT ST1. Программное обеспечение SINAUT ST7sc позволяет подключать SCADA систему центра управления к системам SINAUT ST1/ ST7 в качестве OPC клиента.

Программное обеспечение Alarm Control Center позволяет передавать сообщения об ошибках в работе аппаратуры обслуживающему персоналу, находящемуся в любом месте.

Защищенное телеуправление системами SIMATIC S7 через сеть на базе IP-адресов

Особенности

Мониторинг и управление беспроводными соединениями с удаленными станциями SINAUT ST7 с низкими инвестиционными и оперативными затратами.
Снижение командировочных расходов и затрат на телефонные переговоры за счет дистанционного программирования и диагностики аппаратуры через GPRS.
Высокая степень защиты данных, обеспечиваемая поддержкой функций VPN на основе IPsec и функций разделительного барьера.
Снижение времени конфигурирования системы связи благодаря использованию модулей защиты данных SCALANCE S и специализированных VPN конфигураций.
Управление и мониторинг через GPRS инфраструктуру провайдера мобильной телефонной сети с использованием рентабельных контрактов на основе стандарта M2M, поскольку обеспечивается встроенная поддержка VPN.
Простая поддержка энергосберегающих концепций для удаленных станций.
Простое проектирование и включение в работу удаленных станций без наличия специальных знаний в области организации беспроводной связи.
Работа в квадрафонических диапазонах, возможность применения во всем мире с учетом требований национальных стандартов.

Технические данные

Заказной номер	6NH9 741-1AA00
Тип продукта	-
Склолсть обмена данными	-
1 для Industrial Ethernet	10 Мбит/с
2 для Industrial Ethernet	100 Мбит/с
для GSM связи	9 600 бит/с
для GPRS связи:
при приеме, не более	85.6 кбит/с
при передаче, не более	85.6 кбит/с
для eGPRS связи:
при приеме, не более	236.8 кбит/с
при передаче, не более	236.8 кбит/с
Интерфейсы	-
Количество электрических соединителей:
для подключения к внутренней сети	1
для подключения к внешней сети	1
для подключения цепи питания	1
Конструкция электрических соединителей:
для подключения к внутренней сети	-
для подключения к внешней сети	-
Входы/ выходы	-
для ввода дискретных сигналов	-
для вывода дискретных сигналов	-
для ввода дискретных сигналов	-
для вывода дискретных сигналов	-
Подключение к WAN	-
Поддержка беспроводных сетей GSM	Есть
Мобильные сервисы:
GPRS	Есть
eGPRS	Есть
Рабочие частоты для GSM связи:
850 МГц	Есть
900 МГц	Есть
1800 МГц	Есть
1900 МГц	Есть
Количество электрических соединителей
Конструкция соединителей
Питание	-
Род тока цепи питания	Постоянный ток
Напряжение питания	24 В
Напряжение питания:
минимальное	12 В
максимальное	30 В
Потребляемый ток, не более	600 мА
Потери активной мощности, типовое значение	4 Вт
Условия эксплуатации	-
Диапазон температур:
во время работы	-20 … +60 °C
во время хранения	-40 … +70 °C
Относительная влажность во время работы при температуре 25 °C, не более	95 %
Степень защиты	IP20
Конструкция, габариты и масса	-
Конструкция	Компактная
Глубина	114 мм
Высота	99 мм
Ширина	45 мм
Масса	280 г
Установка на стандартную 35 мм профильную шину DIN	-
Варианты установки	-
Свойства и функции	-
Поддержка функций DynDNS клиента	Есть
Управление, конфигурирование	-
Функции:
CLI (интерфейс командной строки)	Нет
web управление	Есть
Поддерживаемые протоколы:
Telnet	Нет
HTTP	Нет
HTTPS	Есть
Тип конфигурации	-
Диагностика	-
Функции:
статистика размера пакетов	Нет
статистика типа пакетов	Нет
статистика ошибок	Нет
SysLog	Есть
регистрация фильтруемых пакетов	Есть
DHCP	-
Функции:
DHCP клиент	Есть
DHCP сервер для внутренней сети	Есть
Маршрутизация	-
Функции:
NAT (маскировка IP)	Есть
переадресация портов	Есть
NAT передача	Есть
1:1 NAT	Есть
DNS кэш	Есть
Защита доступа	-
Межсетевой экран (firewall)	-
Функции:
парольная защита	Есть
фильтрация пакетов данных	Есть
ограничитель широковещательных и целевых сообщений	-
блокировка широковещательных сообщений	-
Установка VPN	Есть
Функции с VPN соединением	T
Количество VPN соединений	10
Количество станций внутренней сети с VPN соединением, не более	-
Тип аутентификации в VPN PSK	Есть
Поддержка IPsec туннеля и транспортного режима	Есть
Длина ключа:
для IPsec DES с VPN	56 бит
1 для IPsec AES с VPN	128 бит
2 для IPsec AES с VPN	192 бита
3 для IPsec AES с VPN	256 бит
Обмен Интернет ключами в основном режиме VPN	Есть
Длина ключа для IPsec 3DES с VPN	168 бит
Обмен Интернет ключами в скоростном режиме VPN	Есть
Аутентификация пакетов в VPN	-
IETF профиль VPN с сертификатом X.509v3	Есть
Время	-
Поддерживаемые протоколы:
NTP	Есть
SNTP	-
Стандарты, одобрения, сертификаты	-
Стандарты:
электромагнитной совместимости	-
электромагнитной совместимости по FM	-
для использования в опасных зонах	EN60079-15: II 3 G Ex nA IIC T4 Ta= -20°C to 60°C
для использования в опасных зонах по CSA и UL	UL 60950-1, CSA C22.2 № 60950-1
для использования в опасных зонах CSA и UL	-
уровень генерируемых помех	EN 61000-6-2
стойкость к воздействию помех	EN 61000-6-2
Сертификаты соответствия:
марка CE	Есть
C-Tick	-
Соответствие E1	Есть
Соответствие e1	Есть
Соответствие требованиям стандарта EN 50155 к установкам железнодорожного транспорта	Нет
