Модули ввода-вывода SIPLUS K60

• Заказные данные
  (2)
• Информационные материалы

  Информационные материалы

  Аналоговые модули AS-Interface серии K60 выполняют обработку аналоговых сигналов на своем локальном уровне. Эти модули подключаются к контроллеру через ведущее устройство AS-Interface V2.1 или V3.0.

  Все модули делятся на пять групп:

  • Модули ввода унифицированных сигналов силы тока.
  • Модули ввода унифицированных сигналов напряжения.
  • Модули измерения температуры с помощью термометров сопротивления.
  • Модули вывода унифицированных сигналов силы тока.
  • Модули вывода унифицированных сигналов напряжения.

  Модули ввода аналоговых сигналов профиля 7.3/7.4 имеют два или четыре входных канала. 2-канальные модули могут работать в 1-канальном режиме, что снижает время подготовки результата преобразования. Для перевода в этот режим на гнезде 3 устанавливаются специальные перемычки. Время передачи результатов преобразований в модулях профиля 7.3/7.4 вдвое ниже, чем в модулях профиля 7.A.9. Идентификатор ID1 определяется и при 1-, и при 2-канальной работе модуля.

  В типовом варианте все модули вывода аналоговых сигналов являются 2-канальными.

  Входные и выходные каналы модулей гальванически разделены с сетью AS-Interface. Если подключаемые датчики отличаются большой потребляемой мощностью, то для их питания могут быть использованы цепи вспомогательного питания.



  Модули ввода-вывода SIPLUS K60
  Заказной номер	6AG1207-1BQ40-7AA3
  Заказной номер базового модуля	3RK1207-1BQ40-0AA3
  Диапазон рабочих температур	-25 ... +70 °C
  Защитное покрытие	Защитное покрытие печатных плат и электронных компонентов
  Технические данные	Соответствуют техническим данным базового модуля
  Условия эксплуатации
  Относительная влажность	5 ... 100 %, допускается появление конденсата
  Атмосферное давление (зависит от верхней границы допустимого диапазона рабочих температур)	1080 ... 795 гПа (-1000 … +2000 м) диапазон рабочих температур 795 ...658 гПа (+2000 ... + 3500 м) снижение на 10K 658 … 540 гПа (+3500 … +5000 м)  снижения 20 K







  Функции



  Для обмена данными между ведущим устройством AS-Inter­face и аналоговым модулем профиля 7.1/7.2 требуется 7 пол­ных циклов шины AS-Interface. Подобный обмен данными возможен только с ведущими устрой-ствами AS-Interface спецификации V2.1.

  В случае опроса модуля ввода аналого­вых сигналов результат аналого-цифро­вого преобразования накапливается в ве­дущем устройстве. Формирование окон­чательного значения измеренной анало­говой величины выполняет ведущее уст­ройство AS-Interface.

  Программа пользователя получает ре­зультат аналого-цифрового преобразова­ния в виде готовой величины после фор­мирования очередного запроса к веду­щему устройству AS-Interface. Передача этого значения выполняется очень бы­стро.

  Обслуживание аналоговых выходов про­изводится в обратном порядке. Требуе­мое значение аналоговой величины за­гружается из контроллера в ведущее уст­ройство AS-Interface после чего передается в аналоговый мо­дуль за 7 циклов шины AS-Interface.

  Особенности

  • Аналоговые модули м.б. также легко интегрированы на AS-Interface как и цифровые модули.
  • Аналоговые значения м.б. легко приняты на месте и выданы.
  • Предобработка передаваемых аналогвых значений в мастере позволяет быструю обработку аналоговых значений.
  • До четырех занчений можно принять на аналоговый модуль.
  • Аналоговые значения м.б. очень быстро переданы путем переключения в одноканальный режим (новинка).

  Схема подключения

  Схемы подключения внешних цепей





  3RK1 207–1BQ40–0AA3

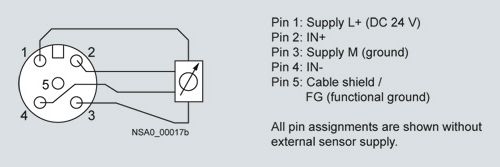

  4-проводное подключение датчика силы тока





  3RK1 207–1BQ40–0AA3

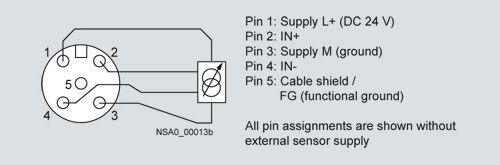

  2-проводное подключение датчика силы тока





  3RK1 207–2BQ40–0AA3

  4-проводное подключение датчика напряжения





  3RK1 207–3BQ40–0AA3

  4-проводное подключение датчика Pt100





  3RK1 207–3BQ40–0AA3

  4-проводное подключение датчика Pt100





  3RK1 207–3BQ40–0AA3

  3-проводное подключение датчика Pt100







  3RK1 107–1BQ40–0AA3

  Выход силы тока





  3RK1 107–2BQ40–0AA3

  Выход напряжения





  Технические данные

  	Технические данные
  Тип ведомого устройства AS-Interface	Аналоговое ведомое устройство
  Профиль аналогового ведомого устройства	7.3
  Формат представления результата аналого-цифрового преобразователя	S7
  Напряжение питания в соответствии со спецфикацией AS-Interface	26.5 ... 31.6 В
  Суммарный потребляемый ток модулем с подключенными датчиками/исполнительными устройствами	150 мА
  Максимальный ток питания двух датчиков без использования UAux	46 мА
  Вспомогательное напряжение питания датчиков UAux	24 ... 30 В
  Максимальный ток питания двух датчиков из цепи UAux (без защиты от короткого замыкания)	500 мА
  Ток питания двух датчиков силы тока/напряжения	30 мА/24 мА
  Конфигурация ввода-вывода	7
  Идентификационный код ID	3
  Сертификат AS-Interface	В подготовке
  Одобрения	UL,CSA,морские сертификаты
  Степень защиты	IP67
  Диапазон рабочих температур	-20 ... +60 °C
  Диапазон температур хранения и транспортировки	-40 ... +85 °C
  Индикация наличия (UAux)	Зеленый светодиод AUX PWR
  Индикация работы AS-Interface	Зеленый светодиод AS-i
  Индикация ошибок	Красный светодиод FAULT
  Установка	На монтажную плату К60
