Пускатели электродвигателей M200D для PROFIBUS / PROFINET

• Информационные материалы

  Информационные материалы

  ENG_415376.PDF

  Интеллектуальные, очень гибкие, высокофункциональные пускатели с высокой степенью защиты (IP65) и коммуникацией по PROFIBUS/PROFINET - M200D PROFIBUS/PROFINET относятся к семейству пускателей SIRIUS .

  Они предназначены для пуска и защиты двигателей и нагрузок до 5.5 кВт. Реверсивные и нереверсивные пускатели возможны в механическом и полупроводниковом исполнениях с функциями плавного пуска.

  Пускатели M200D PROFIBUS/PROFINET особенно отличаются многочисленными гибкими функциями, модульным исполнением и коммуникационными возможностями.

  Пускатели M200D PROFINET обеспечивают возможность удобного TIA-integrated проектирования по PROFINET из STEP7 так же как в PROFIBUS.

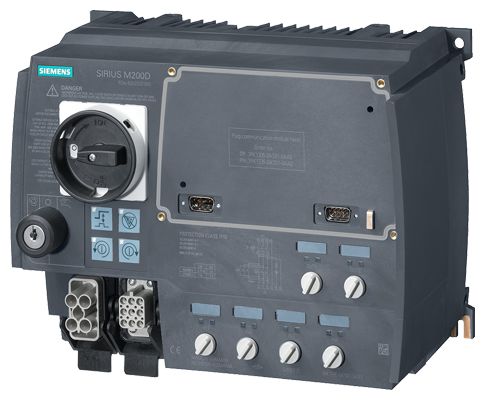

  Модуль пускателя M200D для PROFIBUS/PROFINET (без коммуникационного модуля)

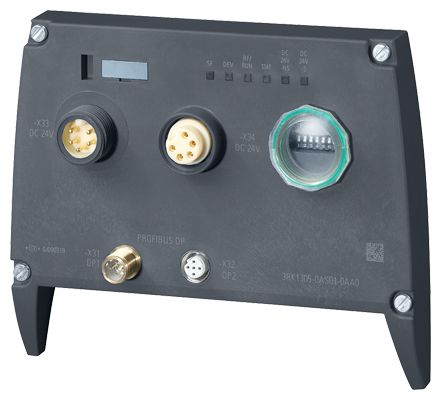

  Коммуникационный модуль M200D для PROFIBUS

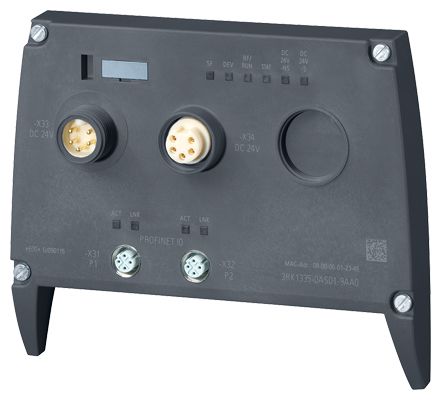

  Коммуникационный модуль M200D для PROFINET



  Функциональные возможности

  • Базовые функциональные возможности смотри  в разделе пускателей M200D, Общие данные.
  • Электронное исполнение с функцией плавного пуска.
  • Широко используемый метод подключения цифровых входов, выходов и шин PROFIBUS/PROFINET разъемами M12.
  • Все 4 цифровых входа и 2 цифровых выхода также содержатся в циклическом отображения процесса. Это делает процесс полностью прозрачным на уровне управления.
  • Полная интеграция в TIA: Все цифровые входы и выходы доступны в циклическом отображении процесса и видимы по  шине,  что обеспечивает максимальную гибкость и совершенную адаптируемость.
  • Гибкое распределение цифровых входов и выходов со всеми доступными и присваемыми действиями.
  • Всесторонняя концепция диагностики через светодиодные индикаторы LEDs и TIA-приспосабливаемый механизм.
  • Расширенная диагностика с регистрацией данных
  • Полный контроль установки,  основанный на регистрации статистических данных и контроле величины тока.
  • Проектирование через PROFIBUS/PROFINET с помощью записи данных из программы пользователя
  • Управление пускателем с данными команд, записанными в программе пользователя
  • Сменный модульный блок управления - более быстрая замена устройства и поэтому пониженные затраты при его отключении, так как существующее соединение находится на блоке управления и только одно устройство должно быть заменено.
  • Проектирование в Step7 HW Config через ПО  Motor Starter ES (заказная опция: программное обеспечение для пуска)
  • Запуск и диагностика с помощью Motor Starter ES (заказная опция: программное обеспечение для пуска)
  • Следящая функция через пускатель ES для оптимизации пуска и прослеживания процессора и значений устройства

  Только с PROFINET IO:

  • Только одна шинная система в устройствах и только из разряда MES
  • Большое количество слейвов на шину и гибкая структура назначений шины
  • Периферийная функция идентификации, когда замена допускает автоматическое постпроектирование заменяемых устройств
  • Беспроводное интегрирование от сегментов установки в тяжелые условия окружающей среды через WLAN
  • Простое расширение установки через подключение дополнительного слэйва и  переустановки терминального сопротивления.

  Установка и подключение

  Пускатели M200D PROFINET/PROFINET состоит из модуля пускателя и коммуникационного модуля. При замене выработавшего ресурс устройства заменяется только модуль пускателя. Это сохраняет время и деньги. Остающийся коммуникационный модуль будет активным как слэйв на шине; все другие системные компоненты продолжают работать. Это предотвращает простой оборудования.

  Интегрированная технология разъемов делает более низкими затраты на подключение: Соединительные кабели могут быть вставлены прямо в модуль пускателя. Шина PROFINET подключается с использованием экономичного соединения  M12, расположенного на устройстве. Все исполнения имеют одинаковые размеры корпусов, которые упрощают разработку и преобразование системы.

  Проектирование и конфигурирование

  Все функции защиты двигателя, предельные величины и реакции могут быть определены при установке параметров.

  Несколько удобных приложений доступны для пользователя при проектировании. Легкое в использовании программное обеспечение Motor Starter ES также является доступным помимо непосредственного проектирования в STEP 7, которое также позволяет автоматическое постпроектирование при замене устройства. При подключении программируемого устройства непосредственно к PROFIBUS/PROFINET - ПО для ввода в эксплуатацию Motor Starter ES, устройства могут быть также удобно запрограммированы  через шину от удаленного центрального пульта управления. Параметры могут быть также добавлены в процессе работы в программу пользователя - это адаптирует функции пускателя к процессу в соответствии с требованиями. Планирование может быть выполнено через локальный point-to-point интерфейс с помощью персонального компьютера и программного обеспечения Motor Starter ES.

  Функции цифровых входов и выходов могут быть гибко запрограммированы и адаптированы ко всем конвейерным системам. Все цифровые входы  и выходы доступны в циклическом отображении процесса. Все предельные величины для функций контроля и их реакций адаптируемы к конкретным задачам. Это разработано для совмещения с другими SIRIUS M200D продуктами пускателя, преобразователями частоты  и периферийными устройствами ET 200pro.

  Только с пускателями M200D PROFINET

  Интегрированная функция периферийной идентификации гарантирует, что название устройства не должно назначаться вручную при его замене. Назначение выполняется автоматически с помощью соседних устройств, которые "замечают названия" своих соседних устройств. Если устройство необходимо заменить, выполнять дальнейшие работы по вводу его в эксплуатацию нет необходимости.

  Новое поколение пускателей характеризуется усовершенствованными функциями, максимальной гибкостью и высокой степенью автоматизации. PROFINET особенно рекомендуется для крупномасштабных и высокоавтоматизированных элементов системы, начиная с возможности контроля устройств или установок  с регистрацией данных (статистических данных, измеренных величин и диагностики устройств), гарантирует более широкое проникновение в установки, щиты управления и увеличивают коэффициент готовности установки.

  Работа

  Пускатель регистрирует действующее значение тока. Оценка тока электронной защитой от перегрузок увеличивает коэффициент готовности приводов, так же как и сообщения относительно выхода за установленные пределы заданных величин.

  Диагностика и техническое обслуживание

  Диагностика возможна различными способам и может быть использована полностью по желанию клиента.

  Пускатель, совместимый с TIA-диагностикой, означает, что в случае идентификации повреждения, диагностированное предупреждение распределено и вызывает диагностику OB с управлением SIMATIC. Неисправность может быть оценена как обычно в программе пользователя.

  Пускатели M200D предлагают различные диагностические данные в форме зарегистрированных данных. Их функциональные возможности являются уникальными на рынке. Возможность считывать данные относительно устройства, установки или управления процессом из пускателя является всесторонней.

  Пускатель отображает 3 внутренних книги  повреждений устройства, срабатывания защиты и происшествий, которые  снабжены штампом времени. Они могут считываться из пускателя в форме зарегистрированных данных и снабжать персонал установки различной информацией относительно ее состояния и процессов, что можно использовать для их усовершенствования.

  Ведомый указатель и функции статистических данных позволяют максимальным величинам внутренних токов или количеству коммутаций пускателя быть считанными для целей контроля установки. Это позволяет контролировать отклонения в процессе, а также осуществлять оптимальный начальный ввод в эксплуатацию. Это позволяет пользователю собрать информацию относительно фактических нагрузок устройства и в результате оптимизировать интервалы технического обслуживания.

  Регистрация данных диагностики устройства содержит все состояния пускателя для определения состояния устройства, его конфигурации, коммуникационного состояния и используется центральным управляющим устройством.

  C функциями установки и технического обслуживания (I&M), информация (I&M) на используемых модулях  сохраняется в пускателях с одной стороны, и с другой, данные (I&M), которые могут быть определены пользователем в процессе конфигурации, такие как локальный назначения. Функции I&M используются для того, чтобы расследовать аварии, локализовывать изменения в оборудовании предприятия или  проверять конфигурацию системы. Это делает перезаказ устройств особенно легким.

  Предупредительное техническое обслуживание может быть выполнено со встроенным таймером техобслуживания и предотвращать простой установок.

  Другие новые дополнения  - TRACE, интегрированная в программное обеспечение ES пускателя. Это используется для осуществления записи потребителем измеренных значений величин относительно времени возникновения события. Это позволяет последовательностям процесса быть зарегистрированными и оптимизированными во времени.

  Локальное управление приводов позволяет использовать заказ дополнительных принадлежностей с интегрированным ручным управлением. Это - еще одна новая разработка, которая отличает пускатель M200D PROFIBUS/PROFINET  от остальной части рынка и прибавляет инновационные технологии, максимальный коэффициент готовности и прозрачность систем.

  Область применения

  Пускатели M200D PROFIBUS/PROFINET особенно соответствуют концепции полной TIA-integrated высокоавтоматизированных  приложений в конвейерных  системах, когда необходимо контролировать устройства и установки, а также плановопредупредительное обслуживание. Адаптируемость функций пускателя и экстремальная гибкость устройства позволяют применять широкий диапазон приложений без ограничений. Специфические расширения PROFINET обеспечивают лучшую инвестиционную надежность в будущем.

  Особенности

  Пускатели электродвигателей M200D для PROFINET с технологией PROFIenergy

  Эта технология  является важной  т.к. растет необходимость в защите окружающей среды и требуется более тщательно относится к расходу электроэнергии, чтобы не тратить попосту денежные средства и гарантировать преимущества перед конкурентами. Вследствии этого мы получаем меньший расход энергии и меньшие выбросы CO2  в атмосферу.

  Дальнейшая информация

  Замечания по безопасности

  Для безопасного функционирования сети  предприятия должны быть приняты соответствующие меры (включая, например, сегментацию).

  Для получения доп. информации по безопасности в промышленности http://www.siemens.com/industrialsecurity.

  Инструкция

  Инструкция  на всех языках "SIRIUS Motor Starter M200D AS-Interface PROFIBUS/PROFINET":

  http://support.automation.siemens.com/WW/view/en/38823402.
