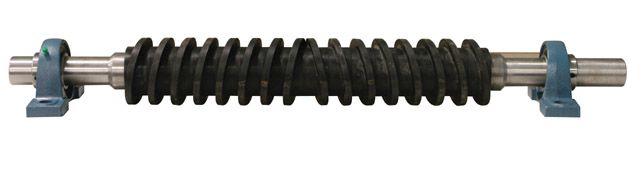

  Ролик устанавливаемый на обратную сторону ленты и обеспечивающий вращение датчиков скорости с
  приводом от вала. Размер 4,5” с самоочисткой.

  Область применения

  Отклоняющиеся ролики от Siemens Milltronics предназначены для использования с датчиками скорости Siemens. Они обеспечивают постоянный контакт ленты конвейера со шкивом. Разработаны для работы в тяжёлых условиях эксплуатации, таких как горное дело, обработка и погрузка щебня, цемента, руды и ряде других. Обеспечивают концентрическое вращение вала датчика скорости для снижения риска преждевременного износа подшипника. Установка датчика скорости на таком дополнительном отклоняющем ролике позволяет не вносить изменения в конструкцию основных осей (валов) конвейера. Опционально доступны исполнения из нерж. стали, с покрытием эпоксидной краской, c полимерными подшипниками, с системой самоочистки, и с обшивкой.

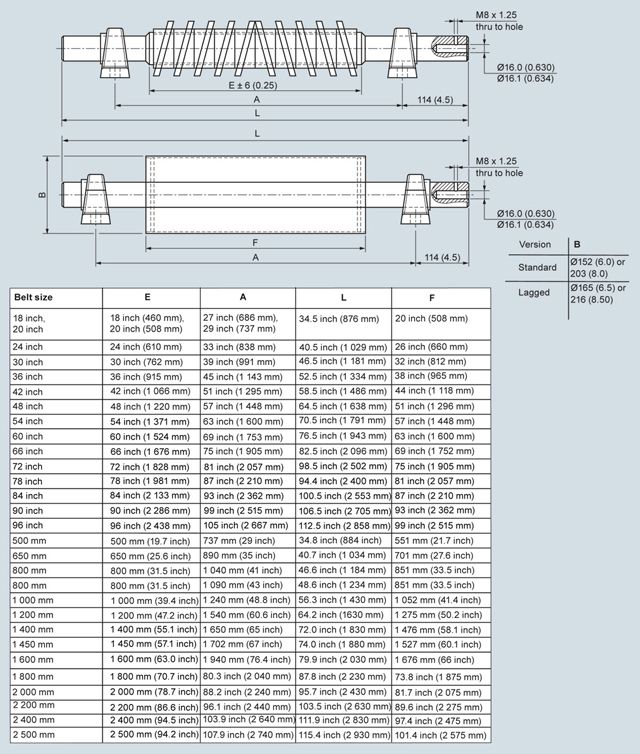

  Чертеж



   Размеры отклоняющих роликов

  Размер ленты	E	A	L	F
  18", 20"	18" (460 мм)	27" (686 мм), 29" (737 мм)	34.5" (876 мм)	20" (508 мм)
  24"	24" (610 мм)	33" (838 мм)	40.5" (1029 мм)	26" (660 мм)
  30"	30" (762 мм)	39" (991 мм)	46.5" (1181 мм)	32" (812 мм)
  36"	36" (915 мм)	45" (1143 мм)	52.5" (1334 мм)	38" (965 мм)
  42"	42" (1066 мм)	51" (1295 мм)	58.5" (1486 мм)	44" (1118 мм)
  48"	48" (1220 мм)	57" (1448 мм)	64.5" (1638 мм)	51" (1296 мм)
  54"		63" (1600 мм)	70.5" (1791 мм)	57" (1448 мм)
  60"		69" (1753 мм)	76.5" (1943 мм)	63" (1600 мм)
  66"		75" (1905 мм)	82.5" (2096 мм)	69" (1752 мм)
  500 мм	19.7" (500 мм)	29" (737 мм)	36.5" (927 мм)	21.7" (551 мм)
  650 мм	25.6" (650 мм)	35" (890 мм)	42.5" (1080 мм)	27.6" (701 мм)
  800 мм	31.5" (800 мм)	41" (1040 мм)	48.5" (1232 мм)	33.5" (851 мм)
  800 мм	31.5" (800 мм)	43" (1090 мм)	50.5" (1283 мм)	33.5" (851 мм)
  1000 мм	39.4" (1000 мм)	48.8" (1240 мм)	56.3" (1430 мм)	41.4" (1052 мм)
  1200 мм	47.2" (1200 мм)	56.6" (1440 мм)	68.1" (1730 мм)	50.2" (1275 мм)
  1400 мм		64.6" (1640 мм)	72.5" (1842 мм)	58.1" (1476 мм)
  1450 мм		66.5" (1690 мм)	74.5" (1892 мм)	60.1" (1527 мм)
  1600 мм		72.4" (1840 мм)	83.9" (2131 мм)	66" (1676 мм)







  Особенности

  • Прочный корпус для лент с сысоким натяжением
  • Самоочмщающиеся диаметром 114 мм, опция
  • Стальной барабан диаметром 152, опция
  • Стальной барабан диаметром 152 mm с резиновым уплотнителем, опция
  • Сферические самовыравнивающиеся опорные подшибники
  • Быстрая установка, простое обслуживание



  Технические данные



  Технические параметры
  Стандартное применение	Цемент, химикалии, уголь, пищевая промышленность, переработка минералов
  Условия эксплуатации
  Температура окружающей среды	-40 to +110 °C
  Материал вала	Мягкая сталь Нерж. сталь 304 (1.4301), опция
  Ролики
  Самоочищающиеся резиновые диски	Диаметр 114 мм
  Стальной барабан	Диаметр 152 mm
  Стальной барабан	Диаметр 152 мм с 6 мм резиновыми вставками, опционально
  Подшибники	Прочные самовыравнивающиеся опорные подшибники, стандартно Полимерные самовыравнивающиеся опорные подшипники, опция
  Скорость ленты
  Самоочищающиеся	1.79 м/с (350 fpm) макс.
  Барабан	3 м/с (600 fpm)
  Сертификаты и допуски	CE, C-TICK
