Milltronics RBSS - датчик скорости с высоким разрешением, с рабочим колесом, для монтажа на обратную ленту конвейера.

Область применения

При работе в составе конвейерных весов, датчик скорости выдаёт на измерительный преобразователь импульсы, которые используются для расчёта массового расхода материала. С помощью датчика скорости измеряется скорость движения ленты конвейера.

RBSS устанавливается вблизи места установки конвейерных весов на обратной ветви конвейера.Датчик скорости генерирует сигналы за счет вращении колеса при движении ленты. За один оборот колеса генерируется 150,4 импульсов, которые подаются на измерительный преобразователь. Собственный вес RBSS гарантирует постоянный контакт с лентой и, тем самым, гарантирует вращение рабочего колеса. Импульсы формируются за счет вращения шестерни с 60 зубьями, приводимой в движение рабочим колесом.

Датчик скорости RBSS может быть подключен к любому измерительному преобразователю Milltronics для конвейерных весов.

Дизайн

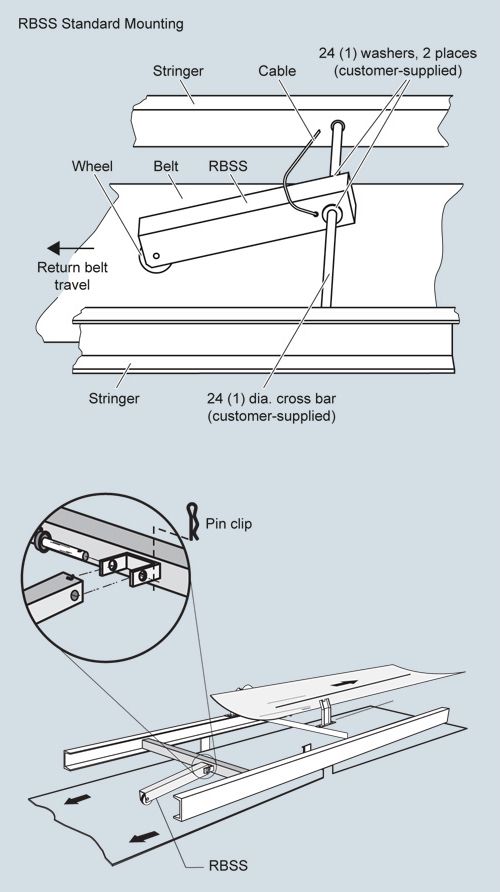

Монтаж

Монтаж RBSS

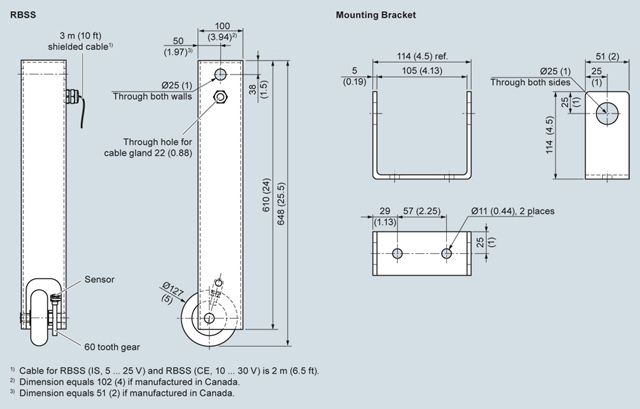

Чертеж

Размеры RBSS

Особенности

Прочная конструкция
Класс защиты IP65
Простой, недорогой монтаж
Точное измерение скорости ленты

Технические данные

Milltronics RBSS
Приницп работы
Принцип измерения	Специальный бесконтактный датчик выдает импульсы на интегратор
Типичное приложение	Различные ленточные конвейеры
Вход	Вращение колеса от 2 до 450 оборотов в минуту, в 2-х направлениях
Выход	60 импульсов на оборот, от 2 до 450 Гц, 150,4 импульсов/м RBSS: открытый коллектор, макс. 17 мА RBSS IS: ток нагрузки, от 0 до 15 мА
Условия использования
Рабочая температура	RBSS: -40 ... +105 °C RBSS IS: -25 ... +100 °C
Степень защиты	IP65
Конструкция
Направляющий шток	Лакированная, нелегированная сталь
Колесо	Диаметр 127 мм, полиуретановый обод
Питание	RBSS: от 5 до 18 ВDC, 10 мА RBSS IS: от 5 до 25 В DC от искробезопасного разделительного барьера
Кабель	RBSS: 3 м, 3-х жильный, экранированный кабель, 0,3 мм2 (22 AWG) макс. длина 300 м RBSS IS: 2 м, 2-х жильный, кабель с покрытием PVC, 0,1 мм2 (26 AWG) макс. длина до разделительного барьера 300 м макс. длина от разделительного барьера и измерительного преобразователя 300 м
Допуски
RBSS	CE¹⁾
RBSS IS (с подходящим, искробезопасным разделительным усилителем)¹⁾	ATEX II 2 G EEx ia IIC T6 CSA/FM Class I, Div. 1, Groups A, B, C, and D, Class II, Div. 1, Groups E, F, и G (системный допуск) CE²⁾
Ном. допуски датчика приближения (Pepperl+Fuchs #NJ0.8-5GM-N)	ATEX II 2 G EEx ia IIC T6 CSA/FM Class I, Div. 1, Groups A, B, C, и D, Class II, Div. 1, Groups E, F, и G (системный допуск)
Опционный разделительный барьер (необходим для RBSS IS)³⁾
Pepperl+Fuchs #KFA5-SOT2-Ex2 или #KFA6-SOT2-Ex2	ATEX II (1) G [EEX ia] IIC CSA/FM: Class 1, Div. 1, Groups A, B, C, и D. Class II, Div. 1, Groups E, F, и G

¹⁾ Свидетельство ЭМС по запросу.

²⁾ Допуски для RBSS IS основываются на встроенном бесконтактном датчике NAMUR (Pepperl+Fuchs № NJ0.8-5GM-N) и использовании подходящего разделительного барьера IS. Прочую информацию см. руководство по эксплуатации RBSS.

³⁾ Параметры допуска для датчика приближения и разделительного барьера являются собственностью Pepperl+Fuchs. Копии этого допуска можно получить на http://www.siemens.com/processautomation.
