Весоизмерительные ячейки

• Заказные данные
  (16)
• Информационные материалы

  Информационные материалы



  Весоизмерительные ячейки идельны для взвешивания резервуаров, гибридных весов или подвесных контейнерных весов. Выполнены из нержавеющей стали и поэтому подходят для использования в тяжелых окружающих условиях.

  Дизайн

  Измерительный элемент встроен герметически и его выходной сигнал откалиброван.

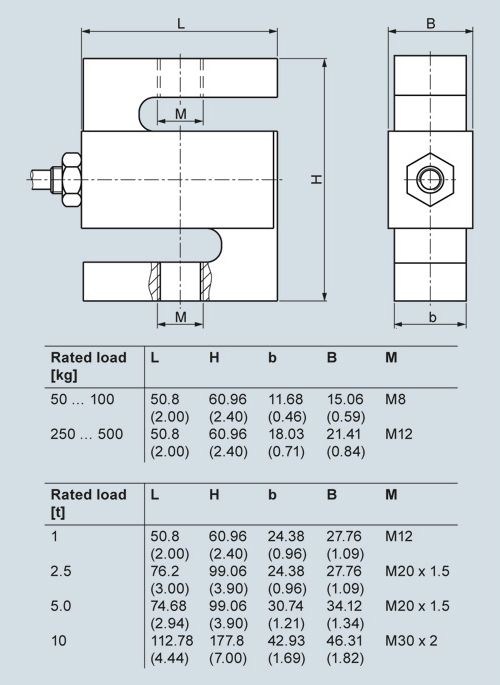

  Чертеж



  Номинальная нагрузка [кг]	Размеры [мм]
  	L	H	b	B	M	H1
  50 … 100	50.8	63.5	12.7	16.08	M8	10.16
  250 … 500	50.8	63.5	19.05	22.43	M12	10.16





  Номинальная нагрузка [т]	Размеры [мм]
  	L	H	b	B	M	H1
  1	50.8	63.5	25.4	28.78	M12	10.16
  2.5	50.8	101.6	25.4	28.78	M20 × 1.5	15.24
  5.0	76.2	101.6	25.4	28.78	M20 × 1.5	20
  10	127	177.8	50.8	54.18	M30 × 2	39.9

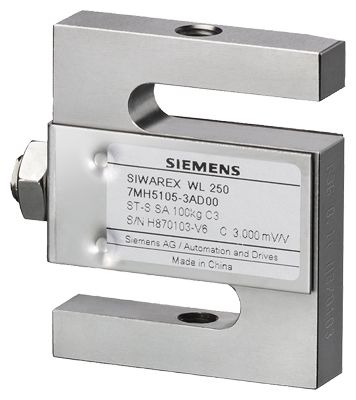

  Весоизмерительные ячейки SIWAREX WL 250 ST-S SA

  Технические данные

  SIWAREX WL 250 ST-S SA
  Возм. области применения	Применение на изгиб и давление, подвесные весы, контейнерные весы, гибридные весы
  Конструктивное исполнение	Весоизмерительная ячейка, работающая на изгиб
  Ном. нагрузка/макс. нагрузка Emax	50, 100, 250, 500 кг 1, 2.5, 5, 10 t
  Класс точности по OIML R60	C3
  Макс. цена деления nlc	3 000
  Мин. цена деления Vмин
  E макс = 50, 100 кг	Eмакс/7000
  Eмакс = 0.25, 0.5, 1, 2.5 t	Eмакс/10 000
  E макс = 5, 10 t	Eмакс/12 000
  Комбинированная погрешность Fcomb	± 0.02 % Cn
  Переменность Fv	± 0.02 % Cn
  Погрешность ползучести Fcr
  30 мин	± 0.02 % Cn
  Температурный коэффициент
  Нулевой сигнал TK0	0.017 % Cn/5 K
  Показатель TKc	0.014 % Cn/5 K
  Минимальная предварительная нагрузка Eмин	0 кг
  Макс. рабочая нагрузка Lu	150 % Eмакс
  Разрушающая нагрузка Ld	300 % Eмакс
  Макс. поперечная нагрузка LIq	0.01 % Eмакс
  Номинальный измерительный путь hn
  E макс = 50, 100 kg	0.18 мм
  E макс = 250, 500 kg	0.24 мм
  E макс = 1 t	0.37 мм
  E макс= 2.5, 5 t	0.8 мм
  Eмакс = 10 t	0.57 мм
  Напряжение питания (диапазон)	5 … 12 В пост. тока
  Номинальный показатель Cn	3.0 ± 0.008 мВ/В
  Допуск нулевого сигнала D0	± 1.0 % Cn
  Входное сопротивление Re	430 Ω ± 4 Ω
  Выходное сопротивление Ra	350 Ω ± 3.5 Ω
  Сопротивление изоляции Ris	5 000 MΩ при 50 V DC
  Номинальный диапазон температур Btn	-10 … +40 °C
  Диапазон рабочих температур Btu	-35 … +65 °C
  Диапазон температур хранения Bts	-35 … +65 °C
  Материалы чувствительного элемента (DIN)	Нержавеющая сталь
  Степень защиты в соответствии с  EN 60529	IP67
  Кабельная разводка
  Принцип действия	Цвет
  EXC + (питание +)	Красный
  EXC – (питание -)	Черный
  SIG + (измерительный сигнал +)	Зеленый
  SIG – (измерительный сигнал -)	Белый
  Экран	Прозрачный
