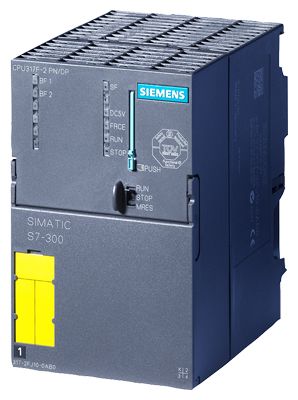

SIPLUS CPU 315F-2 PN/DP

Заказные данные
(2)
Аксессуары
(25)

Центральный процессор для построения систем противоаварийной защиты и обеспечения безопасности (F-систем).
Соответствие требованиям безопасности до уровня SIL 3 по IEC 61508 и до категории 4 по EN 954-1.
Обслуживание станций распределенных F-систем, подключаемых через интерфейсы PROFINET и PROFIBUS DP. Обмен данными с компонентами распределенных F-систем с поддержкой профиля PROFIsafe.
Обслуживание F-модулей в системе локального ввода-вывода.
Поддержка смешанных конфигураций, объединяющих модули ввода-вывода стандартного назначения и F-модули.
Работа в составе систем PROFINET CBA (Component based Automation).
Выполнение функций PROFINET proxy для интеллектуальных приборов PROFIBUS DP в системах PROFINET CBA.

Для работы центрального процессора необходима микро карта памяти (ММС), заказываемая отдельно.

SIPLUS CPU 315F-2 PN/DP
Заказной номер	6AG1315-2FH13-2AB0
Заказной номер базового модуля	6ES7315-2EH13-0AB0
Диапазон рабочих температур	- 25 ... + 60 °C; допускается появление конденсата
Условия эксплуатации	Тяжелые промышленные условия с наличием агрессивных примесей в атмосфере
Технические данные	Соответствуют техническим данным базового модуля

Область применения

CPU 315F-2 PN/DP позволяет создавать системы противоаварийной защиты и обеспечения безопасности на предприятиях с повышенными требованиями к безопасности их функционирования.

В составе контроллера SIMATIC S7-300 он может использоваться в качестве PROFINET контроллера ввода-вывода, а также в качестве стандартного ведущего устройства PROFIBUS DP. При необходимости CPU 315F-2 PN/DP может использоваться в качестве интеллектуального ведомого DP устройства.

Станции систем распределенного ввода-вывода с F- и PROFIsafe модулями могут подключаться к центральному процессору через два встроенных коммуникационных интерфейса. Кроме того, модули SM 326 и SM 336 могут работать в системе локального ввода-вывода контроллера.

Обмен данными между центральным процессором и F-модулями системы распределенного ввода-вывода осуществляется на базе профиля PROFIsafe.

Для работы центрального процессора необходима микро карта памяти (ММС), заказываемая отдельно.

Дизайн

CPU 315F-2 PN/DP характеризуется следующими показателями:

Микропроцессор:
Высокое быстродействие. Время выполнения бинарной команды примерно 50 нс, математической операции с плавающей запятой - 0.45 мкс.
Память:
Скоростное RAM объемом 512 Кбайт для выполнения секций F- и стандартной программы. Загружаемая память в виде микро карты памяти емкостью до 8 Мбайт. Дополнительно микро карта памяти может использоваться для сохранения полного архива проекта, включая таблицу символов и комментарии.
Гибкие возможности расширения;
обслуживание до 31 модуля (4-рядная конфигурация) системы локального ввода-вывода
Комбинированный MPI/DP интерфейс;
Первый встроенный MPI/DP интерфейс позволяет устанавливать одновременно до 16 соединений с программируемыми контроллерами S7-300/400, программаторами, компьютерами и панелями операторов. Из 16 соединений одно зарезервировано для связи с программатором и одно для связи с панелью оператора. Интерфейс MPI позволяет создавать простейшие сетевые структуры с объединением до 32 центральных процессоров и использованием механизма обмена глобальными данными. Интерфейс MPI может быть реконфигурирован на работу в режиме DP интерфейса. Этот интерфейс может настраиваться на работу в режиме ведущего или ведомого DP устройства.
Интерфейс PROFIBUS DP:
Обеспечивает полную поддержку стандарта PROFIBUS DP V1. Это позволяет расширить спектр используемых ведомых устройств DP V1 и обеспечить поддержку их диагностических функций и функций настройки параметров.
Интерфейс Ethernet;
Вторым встроенным интерфейсом CPU 315F-2 PN/DP является интерфейс PROFINET на базе Ethernet TCP/IP. Он обеспечивает поддержку следующих протоколов обмена данными:
- S7 функции связи для обмена данными между программируемыми контроллерами SIMATIC;
- PG/OP функции связи для программирования, выполнения пуско-наладочных работ и диагностики контроллера из среды STEP 7;
- PG/OP функции связи для организации обмена данными с приборами и системами человеко-машинного интерфейса;
- Открытый TCP/IP обмен данными через PROFINET и SIMATIC NET OPC сервер для организации связи с другими контроллерами и интеллектуальными приборами ввода-вывода.

Функции

Парольная защита доступа;
для защиты от несанкционированного доступа к программе пользователя
Буфер диагностических сообщений;
хранит 100 последних сообщений об ошибках
Необслуживаемое сохранение данных;
при перебоях в питании контроллера центральный процессор автоматически сохраняет текущие данные и использует их после восстановления напряжения питания.

Программируемые параметры и свойства

Из среды STEP 7 могут настраиваться следующие параметры и свойства центрального процессора:

Интерфейс MPI;
определение адреса станции.
Интерфейс PROFIBUS DP;
определение режимов работы и параметров настройки, свободная адресация устройств системы распределенного ввода-вывода.
Параметры рестарта/цикла выполнения программы;
определение максимального времени сканирования программы, перезапуска и выполнения функций самодиагностики.
Объем реманентной области памяти;
определение объема данных (количества битов памяти, таймеров, счетчиков и блоков данных), сохраняемых при перебоях в питании контроллера.
Тактовые биты;
установка адреса.
Уровень защиты;
установка прав на доступ к программе и данным.
Системная диагностика;
установка порядка обработки диагностических сообщений.
Периодические прерывания;
установка периода повторения прерываний.
Прерывания по дате и времени;
установка стартовой даты и времени, а также периода повторения прерываний.

Информационные функции и функции отображения

Отображение состояний и ошибок;
светодиодная индикация, отображение программных ошибок, ошибок по времени, ошибок ввода-вывода, режимов работы RUN/STOP, рестарта и т.д.
Функции тестирования;
в процессе выполнения программы программатор позволяет отображать состояния сигналов , модифицировать и считывать значения переменных, получать доступ к содержимому стека.
Информационные функции;
с помощью программатора можно получить информацию об объеме памяти и режимах работы центрального процессора, объеме занятой и свободной памяти, текущем времени цикла выполнения программы, просмотреть содержимое буфера аварийных сообщений в текстовом формате.

Встроенные коммуникационные функции

PG/OP функции связи
Обмен глобальными данными через MPI
Функции стандартной S7 связи
S7 функции связи
Открытый обмен данными через TCP/IP
PROFINET CBA

Обслуживание систем распределенного ввода-вывода

Обслуживание систем распределенного ввода-вывода с набором стандартных и F-модулей выполняется через сети PROFIBUS DP и/или PROFINET. Для обмена данными между компонентами распределенной F-системы используется профиль PROFIsafe. Дополнительные аппаратные компоненты для поддержки этого вида связи не нужны. Необходимое программное обеспечение интегрировано в аппаратные компоненты в виде расширения операционной системы или загружается в центральный процессор как сертифицированное программное обеспечение.

Системные функции

Центральный процессор поддерживает широкий спектр функций диагностики, настройки параметров, синхронизации, аварийной сигнализации, измерения временных промежутков и т.д.

Более полная информация приведена в руководстве.

Режимы работы

Функции автоматики безопасности и противоаварийной защиты поддерживаются F-программой контроллера и F-модулями ввода-вывода систем локального и распределенного ввода-вывода.

F-модули поддерживают расширенный набор диагностических функций и позволяют на аппаратном уровне выявлять расхождения в считываемых значениях для каждого канала ввода или выводимых значениях для каждого канала вывода F-системы.

Функционирование центральных процессоров в S7-300F сопровождается выполнением расширенного набора диагностических функций, контролем хода и времени выполнения программы, а также работоспособности станций распределенного ввода-вывода.

Выявление ошибок автоматически сопровождается переводом технологического оборудования в безопасные состояния.

Для функционирования CPU 315F-2 PN/DP не требуется наличия F-runtime лицензии.

Время реакции

Время реакции системы может быть рассчитано с помощью Excel-таблицы (s7cotia.xls), включенной в комплект поставки центрального процессора. Это время зависит от количества F-сигналов и степени сложности F-программы.

Таблица содержит точные данные по времени выполнения команд, а также необходимую дополнительную информацию.

Программирование

Программа центральных процессоров S7-300F может содержать две независимые секции: секцию F-программы и секцию выполнения стандартных функций управления.

Разработка F-программ центральных процессоров CPU 315F-2 PN/DP и CPU 317F-2 PN/DP выполняется в среде STEP 7 на языках F-LAD или F-FBD с использованием сертифицированных F-FB. F-программа обладает приоритетами при компиляции.

Разработка секции стандартных функций управления выполняется с использованием всех языков, поддерживаемых STEP 7 (LAD, FBD, STL). Ограничения на разработку этой секции программы накладываются только функциональными возможностями используемого центрального процессора.

Опциональный пакет S7 F Distributed Safety

Для программирования и конфигурирования систем противоаварийной защиты STEP 7 должен быть дополнен пакетом "S7-F Distributed Safety". Пакет содержит библиотеки стандартных функциональных блоков для разработки F-программ, а также набор примеров готовых F-программ. Все блоки F-библиотеки сертифицированы TÜV. S7-F Distributed Safety может работать под управлением STEP 7 от V5.1 SP6 и выше.

Для разработки F секции программы используются языки F_FBD и F_LAD с применением специальных функциональных блоков из F библиотеки.

Технические данные

	6ES7315-2FJ14-0AB0 CPU315F-2PN/DP
Версия продукта
Версия аппаратуры	01
Версия операционной системы	V3.2
Сопутствующее программное обеспечение	STEP7 V5.5 или выше + S7 Distributed Safety от V5.4
Напряжения и токи
Внешнее напряжение питания центрального процессора:
номинальное значение	=24 В
Потребляемый ток
Номинальный потребляемый ток	750 мА при =24 В
Ток холостого хода, типовое значение	150 мА
Импульсный ток включения, типовое значение	4 А
I²t	1 A²c
Потери мощности
Типовое значение	4.65 Вт
Память
Рабочая память:
встроенная:	512 Кбайт
расширение	Нет
энергонезависимая область памяти для сохранения блоков данных	128 Кбайт
Загружаемая память:
вид	Микрокарта памяти (MMC)
емкость, не более	8 Мбайт
сохранение данных в MMC, не менее	10 лет
Сохранение данных при перебоях в питании:	Есть
без буферной батареи	Есть
Программные блоки CPU
Общее количество блоков	1024 (DB, FB, FC); максимальное количество загружаемых блоков может быть снижено за счет использования MMC
Блоки данных (DB):
количество, не более	1024; диапазон номеров от 1 до 16000
размер блока, не более	64 Кбайт
Функциональные блоки (FB):
количество, не более	1024; диапазон номеров от 0 до 7999
размер блока, не более	64 Кбайт
Функции (FC):
количество, не более	1024; диапазон номеров от 0 до 7999
размер блока, не более	64 Кбайт
Организационные блоки (OB):
размер блока, не более	64 Кбайт
Глубина вложения блоков:
на приоритетный класс	16
дополнительно на OB обработки ошибок	4
Время выполнения
Логических операций	0.05 мкс
Операций со словами	0.09 мкс
Математических операций с фиксированной точкой	0.12 мкс
Математических операций с плавающей точкой	0.45 мкс
Таймеры/счетчики
S7 счетчики:
количество	256
сохраняющие состояния при перебоях в питании контроллера
настройка	Есть, C0 ... C255
по умолчанию	C0 ... C7
диапазон счета	0 ... 999
IEC счетчики:
наличие	Есть
тип	SFB
S7 таймеры:
количество	256
сохраняющие состояния при перебоях в питании контроллера
настройка	Есть, T0 ... T255
по умолчанию	Нет
диапазон выдержек времени	10 мс ... 9990 с
IEC таймеры:
наличие	Есть
тип	SFB
Области памяти данных
Энергонезависимые области памяти, суммарно	128 Кбайт
Флаги:
общее количество, не более	2 Кбайт
из них сохраняющие состояния при перебоях в питании контроллера:	Есть, MB0 ... MB2047, настраивается
по умолчанию	MB0 ... MB15
количество тактовых битов	8; (1 байт)
Блоки данных (DB):
количество, не более	1024; нумерация от 1 до 16000
размер блока, не более	64 Кбайт
настройка свойства энергонезависимости	Есть; в свойствах DB
по умолчанию	Есть
Объем локальных данных:
на приоритетный класс, не более	32 Кбайт
на блок, не более	2 Кбайт
Адресное пространство
Адресное пространство ввода/вывода:
для входов	2 Кбайт
для выходов	2 Кбайт
из них в системе распределенного ввода/вывода:
для входов	2 Кбайт
для выходов	2 Кбайт
Область отображения процесса:
для входов, настраивается	2 Кбайт
для выходов, настраивается	2 Кбайт
для входов, по умолчанию	128 байт
для выходов, по умолчанию	128 байт
Количество подобластей отображение процесса, не более	1; с PROFINET IO объем данных пользователя ограничен 1600 байтами
Дискретные каналы:
ввода	16384
вывода	16384
ввода в системе локального ввода/вывода	1024
ввода в системе локального ввода/вывода	1024
Аналоговые каналы
ввода	1024
вывода	1024
ввода в системе локального ввода/вывода	256
ввода из них в системе локального ввода/вывода	256
Аппаратная конфигурация
Количество базовых блоков, не более	1
Количество стоек расширения, не более	3
Количество модулей на стойку, не более	8; исключая блок питания, центральный процессор и/ или интерфейсный модуль
Количество ведущих DP устройств, не более:
встроенных	1
через коммуникационные процессоры	4
Количество контроллеров PROFINET IO:
встроенных	1
через CP
Максимальное количество функциональных модулей и коммуникационных процессоров:
функциональных модулей (FM)	8
коммуникационных процессоров (PtP соединения)	8
коммуникационных процессоров PROFIBUS и Ethernet	10
Время
Часы реального времени:
аппаратные часы реального времени	Есть
буферная батарея и синхронизация	Есть
отклонение времени за сутки, не более	10 с; типовое значение 2 с
продолжительность хода часов после отключения питания	6 недель при 40 °C
Счетчики моточасов:
количество счетчиков	1
нумерация счетчиков	0
диапазон счета	0 ... 2³¹ - 1 часов (при использовании SFC 101)
разрешение	1 час
сохранение состояний при перебоях в питании контроллера	Есть; необходим перезапуск после каждого рестарта
Синхронизация времени:	Есть
через MPI, ведущее устройство	Есть
через MPI, ведомое устройство	Есть
через DP, ведущее устройство	Есть
через DP, ведомое устройство	Есть
в системе автоматизации, ведущее устройство	Есть
в системе автоматизации, ведомое устройство	Есть
через Ethernet через NTP	Есть; как клиент
Функции S7 сообщений
Количество станций, регистрирующих S7 сообщения, не более	16; зависит от количества сконфигурированных соединений для PG/OP- и базовых функций S7 связи
Диагностические сообщения процесса	Есть
Количество блоков ALARM-S, одновременно находящихся в активных состояниях	300
Функции тестирования и отладки
Мониторинг/модификация переменных:	Есть
переменные	Входы/ выходы, биты памяти, блоки данных, таймеры, счетчики
количество переменных, не более	30; из них до 30 для мониторинга и до 14 для модификации
Принудительная установка:	Есть
переменные	Входы и выходы
количество переменных, не более	10
Блок состояний	Есть, одновременное использование до 2 блоков
Пошаговое выполнение программы	Есть
Количество точек прерывания программы, не более	4
Буфер диагностических сообщений:	Есть
количество записей, не более:	500
настройка	Нет
с защитой от перебоев в питании	100 последних записей
количество одновременно считываемых записей в режиме RUN:
настраивается, не более	499
по умолчанию	10
Коммуникационные функции
PG/OP функции связи	Есть
Маршрутизация параметров настройки	Есть
Обмен пакетами глобальных данных (GD):	Есть
количество сквозных пакетов GD, не более	8
общее количество пакетов GD, не более	8
количество передаваемых пакетов GD, не более	8
количество принимаемых пакетов GD, не более	8
размер пакета GD, не более	22 байт
размер пакета консистентных GD, не более	22 байт
Базовые функции S7 связи:	Есть
объем данных пользователя на задание, не более	76 байт
объем консистентных данных пользователя на задание, не более	76 байт; 76 байт (с X_SEND или X_RCV), 64 байта (с X_PU или X_GET в режиме сервера)
S7 функции связи:	Есть
в режиме S7 сервера	Есть
в режиме S7 клиента	Есть, через интерфейс PROFINET изагружаемый FB или через CP и загружаемый FB
объем данных пользователя на задание, не более	См. интерактивную помощь в STEP 7 (общие параметры SFB/ FB и SFC/ FC для S7 функций связи)
Функции S5-совместимой связи	Есть; через CP и загружаемую FC
Открытые IE соединения:
TCP/IP:	Есть, через встроенный интерфейс PROFINET и загружаемые FB
количество соединений, не более	8
объем данных на соединение типа 01Н, не более	1460 байт
объем данных на соединение типа 11Н, не более	32 Кбайт
ISO-on-TCP (RFC1006):	Есть, через встроенный интерфейс PROFINET и загружаемые FB
количество соединений, не более	8
длина данных, не более	32 Кбайт
UDP:	Есть, через встроенный интерфейс PROFINET и загружаемые FB
количество соединений, не более	8
длина данных, не более	1472 байта
Web сервер:	Есть
количество HTTP клиентов	5
определяемые пользователем web страницы	Есть
PROFINET CBA (при заданной коммуникационной нагрузке):	50 %
количество удаленных партнеров по связи	32
количество функций, ведущий/ведомый	30
общее количество всех ведущих/ведомых соединений	1000
длина данных всех входящих соединений ведущих/ведомых, не более	4000 байт
длина данных всех исходящих соединений ведущих/ведомых, не более	4000 байт
количество внутренних соединений в приборах и PROFIBUS соединений	500
длина данных для внутренних соединений в приборах и в PROFIBUS соединениях, не более	4000 байт
длина данных каждого соединения, не более	1400 байт
удаленные соединения с асинхронным обменом данными:
частота обновления данных, не менее	500 мс
количество входящих соединений	100
количество исходящих соединений	100
длина данных всех входящих соединений, не более	2000 байт
длина данных всех исходящих соединений, не более	2000 байт
длина данных каждого соединения, не более	1400 байт
удаленные соединения с циклическим обменом данными:
частота обновления данных, не менее	10 мс
количество входящих соединений	200
количество исходящих соединений	200
длина данных всех входящих соединений, не более	2000 байт
длина данных всех исходящих соединений, не более	2000 байт
длина данных каждого соединения, не более	450 байт
асинхронный обмен HMI переменные через PROFINET:
количество станций, регистрирующих HMI переменные	2x PN OPC/1x iMap
время обновления HMI переменных	500 мс
количество HMI переменных	200
длина данных всех HMI переменных, не более	2000 байт
функции PROFIBUS proxy:	Есть; подключение до 16 ведомых устройств PROFIBUS
длина данных на соединение, не более	240 байт; зависит от типа ведомого устройства
Количество соединений:
общее	32
используемое для маршрутизации	X1 в режиме MPI: до 10; X1 в режиме ведущего DP устройства: до 24; X1 в режиме ведомого DP устройства: до 14 (при активном состоянии интерфейса); X2 в режиме PROFINET: до 24
Интерфейсы
Интерфейсы	1x MPI/PROFIBUS DP + 1x Ethernet (2 коммутируемых порта)
Количество интерфейсов USB	0
1-й коммуникационный интерфейс
Тип интерфейса	Встроенный
Физический уровень	RS 485/ PROFIBUS + MPI
Гальваническое разделение цепей	Есть
Питание интерфейса (=15 ... 30 В), не более	200 мА
Функции:
MPI	Есть
ведущее DP устройство	Есть
ведомое DP устройство	Есть
PtP соединения	Нет
MPI:
сервисы:
PG/OP функции связи	Есть
S7 маршрутизация	Есть
обмен пакетами глобальных данных	Есть
базовые функции S7 связи	Есть
S7 функции связи в режиме S7 клиента	Нет, только через CP и загружаемый FB
S7 функции связи в режиме S7 сервера	Есть
скорость обмена данными, не более	12 Мбит/с
Ведущее DP устройство:
сервисы:
PG/OP функции связи	Есть
S7 маршрутизация	Есть
обмен пакетами глобальных данных	Нет
базовые функции S7 связи	Есть, только I блоки
S7 функции связи	Есть, в режиме S7 сервера
постоянное время цикла шины	Есть
изохронный режим	Нет
SYNC/FREEZE	Есть
разрешение/запрет работы ведомых DP устройств	Есть, одновременное разрешение/ запрет работы до 8 ведомых DP устройств
непосредственный обмен данными между ведомыми устройствами	Есть, как абонент
DPV1	Есть
скорость передачи данных, не более	12 Мбит/с
количество ведомых DP устройств, не более	124
адресное пространство:
ввода, не более	2 Кбайт
вывода, не более	2 Кбайт
объем данных пользователя на одно ведомое DP устройство
для ввода, не более	244 байт
для вывода, не более	244 байт
Ведомое DP устройство:
сервисы:
PG/OP функции связи	Есть
S7 маршрутизация	Есть, при активном состоянии интерфейса
обмен пакетами глобальных данных	Нет
базовые функции S7 связи	Нет
S7 функции связи	Есть, в режиме S7 сервера, конфигурируются только односторонние соединения
непосредственный обмен данными между ведомыми устройствами	Есть
DPV1	Нет
скорость обмена данными, не более	12 Мбит/с
автоматическое определение скорости обмена данными в сети	Есть, только при пассивном состоянии интерфейса
память приемопередатчика:
для ввода	244 байт
для вывода	244 байт
количество адресных областей, не более	32
объем данных пользователя на адресную область, не более	32 байт
2-й коммуникационный интерфейс
Тип интерфейса	Встроенный, PROFINET
Физический уровень	Ethernet, 2x RJ45
Гальваническое разделение цепей	Есть
Встроенный коммутатор Ethernet	Есть, 2-канальный
Автоматическое определение скорости обмена данными в сети	Есть, 10/ 100 Мбит/с
Автоматическая настройка на скорость обмена данными в сети	Есть
Автоматическая кроссировка подключаемых кабелей	Есть
Реконфигурирование поврежденной кольцевой сети:	Есть
типовое время реконфигурирования сети	200 мс, PROFINET MRP
количество станций в кольце, не более	50
Поддержка функций изменения IP адресов во время работы	Есть
Функции:
MPI	Нет
ведущее DP устройство	Нет
ведомое DP устройство	Нет
контроллер PROFINET IO	Есть, дополнительно с одновременной поддержкой функций интеллектуального прибора ввода-вывода
прибор PROFINET IO	Есть, дополнительно с одновременной поддержкой функций контроллера ввода-вывода
PROFINET CBA	Есть
открытые IE соединения	Есть, на основе TCP/IP, ISO on TCP и UDP
Web сервер:	Есть
количество HTTP клиентов, не более	5
поддержка Web страниц пользователя	Есть
Контроллер PROFINET IO:
сервисы:
PG/OP-функции связи	Есть
S7 маршрутизация	Есть
S7 функции связи	Есть, с помощью загружаемых FB, до 14 конфигурируемых соединений, до 32 экземпляров
изохронный режим	Есть, OB 61 для поддержки изохронного режима в сети PROFIBUS DP или PROFINET IO, но не в двух сетях одновременно
открытые IE соединения	Есть, на основе TCP/IP, ISO on TCP и UDP
скорость обмена данными, не более	100 Мбит/с
количество приборов ввода/вывода, не более	128
количество приборов ввода/вывода с поддержкой режима RT, не более	128
из них в одной линии, не более	128
количество приборов ввода/вывода с поддержкой режима IRT с опцией высокой гибкости, не более	128
из них в одной линии, не более	61
количество приборов ввода/вывода с поддержкой режима IRT с опцией высокой производительности, не более	64
из них в одной линии, не более	64
поддержка общих приборов ввода/вывода	Есть
поддержка приоритетного запуска	Есть
количество приборов ввода/вывода, не более	32
активация/ деактивация приборов ввода/вывода	Есть
количество приборов ввода/вывода, не более	8
поддержка функций замены приборов во время работы (порты партнера)	Есть
количество приборов ввода/вывода, не более	8
замена приборов без носителей данных	Есть
период следования тактовых импульсов	250 мкс, 500 мкс, 1 мс, 2 мс, 4 мс (не используется в режиме IRT с опцией высокой гибкости)
время обновления данных	250 мкс до 512 мс; минимальное значение зависит от текущей доли соединений для PROFINET I/O, количества приборов ввода-вывода и объема передаваемых данных. См. технические данные в описании "S7-300 CPU 31xC and CPU"
Адресное пространство:
ввода, не более	2 Кбайт
вывода, не более	2 Кбайт
объем консистентных данных пользователя на адресное пространство, не более	1024 байт
Прибор PROFINET IO:
сервисы:
PG/OP функции связи	Есть
S7 маршрутизация	Есть
S7 функции связи	Есть, с помощью загружаемых FB, до 14 конфигурируемых соединений, до 32 экземпляров
изохронный режим	Нет
открытые IE соединения	Есть, на основе TCP/IP, ISO on TCP и UDP
поддержка режима IRT	Есть
поддержка протокола PROFIenergy	Есть, с использованием SFB 73/74 и стандартных FB PROFIenergy для интеллектуальных приборов ввода-вывода
поддержка функций общего прибора ввода/ вывода	Есть, с возможностью обращения со стороны двух контроллеров PROFINET IO
память приемопередатчика:
для ввода, не более	1440 байт, на контроллер ввода-вывода с общим прибором
для вывода, не более	1440 байт, на контроллер ввода-вывода с общим прибором
субмодули:
количество, не более	64
объем данных пользователя на субмодуль, не более	1024 байт
PROFINET CBA:
асинхронный обмен данными	Есть
циклический обмен данными	Есть
Открытые IE соединения:
количество соединений, не более	16
номера локальных портов, используемых системой	0, 20, 21, 25, 80, 102, 135, 161, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535
контроль активности соединений	Есть
Изохронный режим
Поддержка	Есть, для интерфейса PROFIBUS DP или PROFINET IO
ПрограммированиеCPU
Программное обеспечение конфигурирования	STEP 7 от V5.5 и выше
Языки программирования:
LAD	Есть
FBD	Есть
STL	Есть
SCL	Есть
CFC	Есть
GRAPH	Есть
HiGraph	Есть
Набор команд	См. список инструкций
Глубина вложения скобок	8
Системные функции (SFC)	См. список инструкций
Системные функциональные блоки (SFB)	См. список инструкций
Защита ноу-хау:
парольная защита доступа к программе	Есть
кодирование программных блоков	Есть, с S7 блоком Privacy
Габариты и масса
Габариты (Шх Вх Г) в мм	40х 125х 130
Масса, приблизительно	340 г
