Терминальные модули TM-P и TM-E SIPLUS

  • Заказные данные
    (12)
  • Аксессуары
    (14)
  • Информационные материалы

    Информационные материалы

    • Механическая основа для установки электронных модулей и модулей контроля питания.
    • Формирование шин питания датчиков и нагрузки.
    • Надежная фиксация на профильной шине, работа в условиях вибрации с ускорением до 5 g.
    • Различные варианты исполнений.
    • Съемные терминальные блоки.
    • Механическое кодирование устанавливаемых электронных модулей и модулей контроля питания.
    • Формирование внутренней шины станции.
    • Цветовая маркировка контактов и порядкового номера терминального модуля в станции.
    • Подключение внешних цепей через контакты под винт, контакты-защелки или с использованием технологии "FastConnect".





    SIPLUS DP TM-E15C24

    Заказной номер

    6AG1 193-4CA30-2AA0

    Заказной номер базового модуля

    6ES7 193-4CA30-0AA0

    Диапазон рабочих температур

    -25 ... +60 °C; допускается появление конденсата

    Окружающая среда

    С содержанием примесей серы и хлора

    Технические данные

    Аналогичны техническим данным базового модуля







    SIPLUS DP TM-E15C26

    Заказной номер

    6AG1 193-4CA50-2AA0

    Заказной номер базового модуля

    6ES7 193-4CA50-0AA0

    Диапазон рабочих температур

    -25 ... +60 °C; допускается появление конденсата

    Окружающая среда

    С содержанием примесей серы и хлора

    Технические данные

    Аналогичны техническим данным базового модуля







    SIPLUS DP TM-P15C23

    Заказной номер

    6AG1 193-4CD30-2AA0

    Заказной номер базового модуля

    6ES7 193-4CD30-0AA0

    Диапазон рабочих температур

    -25 ... +60 °C; допускается появление конденсата

    Окружающая среда

    С содержанием примесей серы и хлора

    Технические данные

    Аналогичны техническим данным базового модуля







    SIPLUS DP TM-E30C44

    Заказной номер

    6AG1 193-4CG30-2AA0

    Заказной номер базового модуля

    6ES7 193-4CG30-0AA0

    Диапазон рабочих температур

    -25 ... +60 °C; допускается появление конденсата

    Окружающая среда

    С содержанием примесей серы и хлора

    Технические данные

    Аналогичны техническим данным базового модуля





    Область применения

    Терминальные модули являются механической основой станции ET 200S. На них устанавливаются электронные модули и модули контроля питания. При первой установке автоматически выполняется операция механического кодирования электронного модуля или модуля контроля питания.

    В каждый терминальный модуль встроены участки внутренней шины станции и шины питания датчиков и исполнительных устройств, что позволяет существенно снижать объем монтажных работ при установке ET 200S.

    Надежный механизм соединения терминальных модулей между собой позволяет эксплуатировать станцию в тяжелых промышленных условиях (вибрационные воздействия с ускорением до 5g).

    Разновидности терминальных модулей:

    • Модули TM-P для установки модулей контроля питания:
      Для питания датчиков/ исполнительных устройств через две встроенные системы шин. Третья шина питания (AUX1, до 230 В) может использоваться в качестве шины вспомогательного питания или для формирования шины заземления. Внешнее питание подводится к контактам терминального модуля и подается на внутренние шины питания последующих терминальных модулей TM-E через модуль PM-E. В составе одной станции ET 200S может использоваться несколько модулей TM-P, располагаемых в любом порядке. Это позволяет формировать необходимый набор потенциальных групп в рамках одной станции. В обязательном порядке следом за интерфейсным модулем IM 151 должен устанавливаться хотя бы один терминальный модуль TM-P.
    • Модули TM-E для установки электронных модулей;
      Электронные модули ввода-вывода дискретных и аналоговых сигналов, технологические модули и модули PROFIsafe устанавливаются на терминальные модули TM-E. Каждый модуль TM-E оснащен встроенным участком внутренней шины станции, шинами цепей питания датчиков и нагрузки, а также клеммами для подключения внешних цепей соответствующего модуля.





    Дизайн

    TM-P
    • Подключение внешних цепей через контакты под винт, контакты-защелки или с использованием технологии FastConnect.
    • С контактами или без контактов для подключения к шине AUX1.
    • С торцевыми или сквозными участками шины AUX1.
    • Корпус светлого цвета для выделения среди других терминальных модулей.
    TM-E
    • Подключение внешних цепей через контакты под винт, контакты-защелки или с использованием технологии FastConnect.
    • С контактами или без контактов для подключения к шине AUX1.
    • Подключение внешних цепей по 2-, 3- или 4-проводным схемам.
    • Непосредственное подключение внешних цепей без использования дополнительных терминальных блоков.



    Чертеж

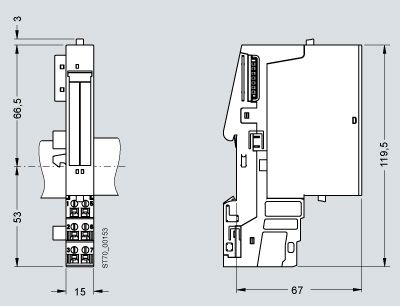

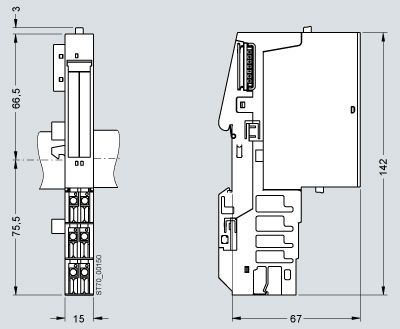

    Терминальный модуль (контакты под винт) с установленным модулем контроля питания

    6ES7193-4CFx0-0AA0,

    6ES7193-4CGx0-0AA0

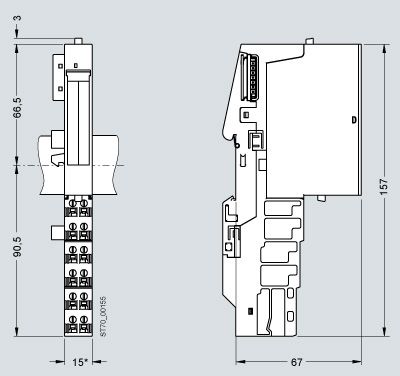

    Терминальный модуль (3 ряда контактов) с установленным электронным модулем

    6ES7193-4CC20-0AA0, 6ES7193-4CC30-0AA0,

    6ES7193-4CD20-0AA0, 6ES7193-4CD30-0AA0,

    6ES7193-4CE00-0AA0, 6ES7193-4CE10-0AA0

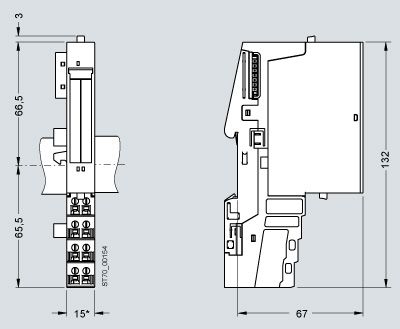

    Терминальный модуль (3 ряда контактов) с установленным электронным модулем

    6ES7193-4CC70-0AA0,

    6ES7193-4CD70-0AA0,

    6ES7193-4CE60-0AA0

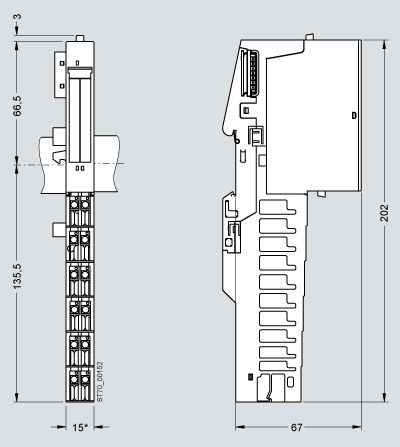

    Терминальный модуль (4 ряда контактов) с установленным электронным модулем

    6ES7193-4CA20-0AA0, 6ES7193-4CA30-0AA0,

    6ES7193-4CB20-0AA0, 6ES7193-4CB30-0AA0,

    6ES7193-4CB00-0AA0, 6ES7193-4CB10-0AA0,

    6ES7193-4CL20-0AA0, 6ES7193-4CL30-0AA0

    * 30 мм для модулей двойной ширины

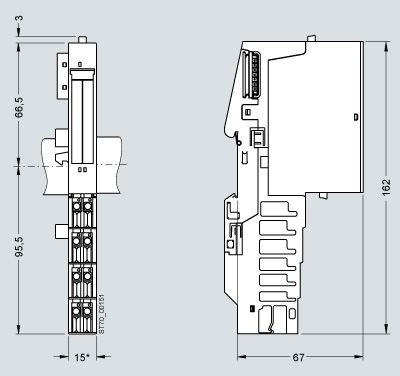

    Терминальный модуль (4 ряда контактов) с установленным электронным модулем

    6ES7193-4CA70-0AA0,

    6ES7193-4CB70-0AA0,

    6ES7193-4CB60-0AA0

    * 30 мм для модулей двойной ширины

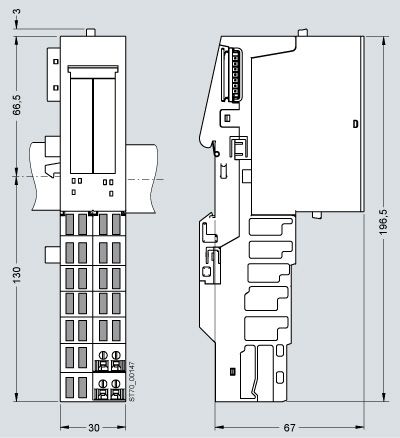

    Терминальный модуль с установленным модулем COMPACT

    6ES7193-4CA40-0AA0,

    6ES7193-4CA50-0AA0

    * 30 мм для модулей двойной ширины



    Терминальный модуль с установленным модулем COMPACT

    6ES7193-4CA80-0AA0

    * 30 мм для модулей двойной ширины

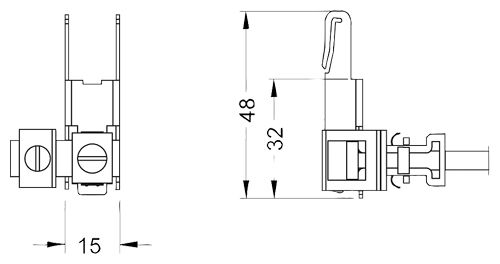

    Элемент подключения экрана кабеля 6ES7193-4GA00-0AA0

    Технические данные

    Order number

    6AG1193-4CD20-2AA0

    6AG1193-4CD30-2AA0

    6AG1193-4CE10-2AA0

    SIPLUS_ET200S_TM-P15S23-A0

    SIPLUS DP TM-P15C23-A0 ET200S

    SIPLUS_ET200S_TM-P15C22-01

    Standards, approvals, certificates







    CE mark

    Yes

    Yes

    Yes

    Ambient conditions







    Ambient temperature during operation







    • min.

    -40 °C; = Tmin

    -40 °C; = Tmin

    -40 °C; = Tmin

    • max.

    70 °C; = Tmax

    70 °C; = Tmax

    70 °C; = Tmax

    Extended ambient conditions







    • relative to ambient temperature-atmospheric pressure-installation altitude

    Tmin ... Tmax at 1080 hPa ... 795 hPa (-1000 m ... +2000 m) // Tmin ... (Tmax - 10K) at 795 hPa ... 658 hPa (+2000 m ... +3500 m) // Tmin ... (Tmax - 20K) at 658 hPa ... 540 hPa (+3500 m ... +5000 m)

    Tmin ... Tmax at 1080 hPa ... 795 hPa (-1000 m ... +2000 m) // Tmin ... (Tmax - 10K) at 795 hPa ... 658 hPa (+2000 m ... +3500 m) // Tmin ... (Tmax - 20K) at 658 hPa ... 540 hPa (+3500 m ... +5000 m)

    Tmin ... Tmax at 1080 hPa ... 795 hPa (-1000 m ... +2000 m) // Tmin ... (Tmax - 10K) at 795 hPa ... 658 hPa (+2000 m ... +3500 m) // Tmin ... (Tmax - 20K) at 658 hPa ... 540 hPa (+3500 m ... +5000 m)

    Relative humidity







    • With condensation, tested in accordance with IEC 60068-2-38, max.

    100 %; Relative humidity, incl. condensation / frost permitted (no commissioning under condensation conditions)

    100 %; Relative humidity, incl. condensation / frost permitted (no commissioning under condensation conditions)

    100 %; Relative humidity, incl. condensation / frost permitted (no commissioning under condensation conditions)

    Resistance







    • against biologically active substances / conformity with EN 60721-3-3

    Yes; Class 3B2 mold, fungus and dry rot spores (with the exception of fauna). The supplied connector covers must remain on the unused interfaces during operation!

    Yes; Class 3B2 mold, fungus and dry rot spores (with the exception of fauna). The supplied connector covers must remain on the unused interfaces during operation!

    Yes; Class 3B2 mold, fungus and dry rot spores (with the exception of fauna). The supplied connector covers must remain on the unused interfaces during operation!

    • against chemically active substances / conformity with EN 60721-3-3

    Yes; Class 3C4 incl. salt spray according to EN 60068-2-52 (degree of severity 3). The supplied connector covers must remain on the unused interfaces during operation!

    Yes; Class 3C4 incl. salt spray according to EN 60068-2-52 (degree of severity 3). The supplied connector covers must remain on the unused interfaces during operation!

    Yes; Class 3C4 incl. salt spray according to EN 60068-2-52 (degree of severity 3). The supplied connector covers must remain on the unused interfaces during operation!

    • against mechanically active substances / conformity with EN 60721-3-3

    Yes; Class 3S4 incl. sand, dust. The supplied connector covers must remain on the unused interfaces during operation!

    Yes; Class 3S4 incl. sand, dust. The supplied connector covers must remain on the unused interfaces during operation!

    Yes; Class 3S4 incl. sand, dust. The supplied connector covers must remain on the unused interfaces during operation!


    Order number

    6AG1193-4CB10-7AA0

    6AG1193-4CB70-7AA0

    6AG1193-4CA30-2AA0

    6AG1193-4CB30-2AA0

    6AG1193-4CA40-2AA0

    SIPLUS ET200S TM-E15C23-01 (1VE=5St)

    SIPLUS ET200S TM-E15N24-01 (1VE=5St)

    SIPLUS DP TM-E15C24-A1 ET200S

    SIPLUS ET200S TM-E15C24-01

    SIPLUS ET200S TM-E15S26-A1

    Standards, approvals, certificates











    CE mark

    Yes

    Yes

    Yes

    Yes

    Ambient conditions











    Ambient temperature during operation











    • min.

    0 °C; = Tmin

    -40 °C; = Tmin

    -40 °C; = Tmin

    -40 °C; = Tmin

    -40 °C; = Tmin

    • max.

    70 °C; = Tmax

    70 °C; = Tmax

    70 °C; = Tmax

    70 °C; = Tmax

    70 °C; = Tmax

    Extended ambient conditions











    • relative to ambient temperature-atmospheric pressure-installation altitude

    Tmin ... Tmax at 1080 hPa ... 795 hPa (-1000 m ... +2000 m) // Tmin ... (Tmax - 10K) at 795 hPa ... 658 hPa (+2000 m ... +3500 m) // Tmin ... (Tmax - 20K) at 658 hPa ... 540 hPa (+3500 m ... +5000 m)

    Tmin ... Tmax at 1080 hPa ... 795 hPa (-1000 m ... +2000 m) // Tmin ... (Tmax - 10K) at 795 hPa ... 658 hPa (+2000 m ... +3500 m) // Tmin ... (Tmax - 20K) at 658 hPa ... 540 hPa (+3500 m ... +5000 m)

    Tmin ... Tmax at 1080 hPa ... 795 hPa (-1000 m ... +2000 m) // Tmin ... (Tmax - 10K) at 795 hPa ... 658 hPa (+2000 m ... +3500 m) // Tmin ... (Tmax - 20K) at 658 hPa ... 540 hPa (+3500 m ... +5000 m)

    Tmin ... Tmax at 1080 hPa ... 795 hPa (-1000 m ... +2000 m) // Tmin ... (Tmax - 10K) at 795 hPa ... 658 hPa (+2000 m ... +3500 m) // Tmin ... (Tmax - 20K) at 658 hPa ... 540 hPa (+3500 m ... +5000 m)

    Tmin ... Tmax at 1080 hPa ... 795 hPa (-1000 m ... +2000 m) // Tmin ... (Tmax - 10K) at 795 hPa ... 658 hPa (+2000 m ... +3500 m) // Tmin ... (Tmax - 20K) at 658 hPa ... 540 hPa (+3500 m ... +5000 m)

    Relative humidity











    • With condensation, tested in accordance with IEC 60068-2-38, max.

    100 %; Relative humidity, incl. condensation / frost permitted (no commissioning under condensation conditions)

    100 %; Relative humidity, incl. condensation / frost permitted (no commissioning under condensation conditions)

    100 %; Relative humidity, incl. condensation / frost permitted (no commissioning under condensation conditions)

    100 %; Relative humidity, incl. condensation / frost permitted (no commissioning under condensation conditions)

    100 %; Relative humidity, incl. condensation / frost permitted (no commissioning under condensation conditions)

    Resistance











    • against biologically active substances / conformity with EN 60721-3-3

    Yes; Class 3B2 mold, fungus and dry rot spores (with the exception of fauna). The supplied connector covers must remain on the unused interfaces during operation!

    Yes; Class 3B2 mold, fungus and dry rot spores (with the exception of fauna). The supplied connector covers must remain on the unused interfaces during operation!

    Yes; Class 3B2 mold, fungus and dry rot spores (with the exception of fauna). The supplied connector covers must remain on the unused interfaces during operation!

    Yes; Class 3B2 mold, fungus and dry rot spores (with the exception of fauna). The supplied connector covers must remain on the unused interfaces during operation!

    Yes; Class 3B2 mold, fungus and dry rot spores (with the exception of fauna). The supplied connector covers must remain on the unused interfaces during operation!

    • against chemically active substances / conformity with EN 60721-3-3

    Yes; Class 3C4 incl. salt spray according to EN 60068-2-52 (degree of severity 3). The supplied connector covers must remain on the unused interfaces during operation!

    Yes; Class 3C4 incl. salt spray according to EN 60068-2-52 (degree of severity 3). The supplied connector covers must remain on the unused interfaces during operation!

    Yes; Class 3C4 incl. salt spray according to EN 60068-2-52 (degree of severity 3). The supplied connector covers must remain on the unused interfaces during operation!

    Yes; Class 3C4 incl. salt spray according to EN 60068-2-52 (degree of severity 3). The supplied connector covers must remain on the unused interfaces during operation!

    Yes; Class 3C4 incl. salt spray according to EN 60068-2-52 (degree of severity 3). The supplied connector covers must remain on the unused interfaces during operation!

    • against mechanically active substances / conformity with EN 60721-3-3

    Yes; Class 3S4 incl. sand, dust. The supplied connector covers must remain on the unused interfaces during operation!

    Yes; Class 3S4 incl. sand, dust. The supplied connector covers must remain on the unused interfaces during operation!

    Yes; Class 3S4 incl. sand, dust. The supplied connector covers must remain on the unused interfaces during operation!

    Yes; Class 3S4 incl. sand, dust. The supplied connector covers must remain on the unused interfaces during operation!

    Yes; Class 3S4 incl. sand, dust. The supplied connector covers must remain on the unused interfaces during operation!


    Order number

    6AG1193-4CA50-2AA0

    6AG1193-4CG30-2AA0

    6AG1193-4CF50-7AA0

    6AG1193-4CL30-7AA0

    SIPLUS DP TM-E15C26-A1 ET200S

    SIPLUS ET200S DP TM-E30C44-01

    SIPLUS ET200S TM-E30C46-A1

    SIPLUS_ET200S_TM-E15C24-AT

    Standards, approvals, certificates









    CE mark

    Yes

    Yes

    Yes

    Yes

    Ambient conditions









    Ambient temperature during operation









    • min.

    -40 °C; = Tmin

    -40 °C; = Tmin

    -40 °C; = Tmin

    0 °C; = Tmin

    • max.

    70 °C; = Tmax

    70 °C; = Tmax

    70 °C; = Tmax

    70 °C; = Tmax

    Extended ambient conditions









    • relative to ambient temperature-atmospheric pressure-installation altitude

    Tmin ... Tmax at 1080 hPa ... 795 hPa (-1000 m ... +2000 m) // Tmin ... (Tmax - 10K) at 795 hPa ... 658 hPa (+2000 m ... +3500 m) // Tmin ... (Tmax - 20K) at 658 hPa ... 540 hPa (+3500 m ... +5000 m)

    Tmin ... Tmax at 1080 hPa ... 795 hPa (-1000 m ... +2000 m) // Tmin ... (Tmax - 10K) at 795 hPa ... 658 hPa (+2000 m ... +3500 m) // Tmin ... (Tmax - 20K) at 658 hPa ... 540 hPa (+3500 m ... +5000 m)

    Tmin ... Tmax at 1080 hPa ... 795 hPa (-1000 m ... +2000 m) // Tmin ... (Tmax - 10K) at 795 hPa ... 658 hPa (+2000 m ... +3500 m) // Tmin ... (Tmax - 20K) at 658 hPa ... 540 hPa (+3500 m ... +5000 m)

    Tmin ... Tmax at 1080 hPa ... 795 hPa (-1000 m ... +2000 m) // Tmin ... (Tmax - 10K) at 795 hPa ... 658 hPa (+2000 m ... +3500 m) // Tmin ... (Tmax - 20K) at 658 hPa ... 540 hPa (+3500 m ... +5000 m)

    Relative humidity









    • With condensation, tested in accordance with IEC 60068-2-38, max.

    100 %; Relative humidity, incl. condensation / frost permitted (no commissioning under condensation conditions)

    100 %; Relative humidity, incl. condensation / frost permitted (no commissioning under condensation conditions)

    100 %; Relative humidity, incl. condensation / frost permitted (no commissioning under condensation conditions)

    100 %; Relative humidity, incl. condensation / frost permitted (no commissioning under condensation conditions)

    Resistance









    • against biologically active substances / conformity with EN 60721-3-3

    Yes; Class 3B2 mold, fungus and dry rot spores (with the exception of fauna). The supplied connector covers must remain on the unused interfaces during operation!

    Yes; Class 3B2 mold, fungus and dry rot spores (with the exception of fauna). The supplied connector covers must remain on the unused interfaces during operation!

    Yes; Class 3B2 mold, fungus and dry rot spores (with the exception of fauna). The supplied connector covers must remain on the unused interfaces during operation!

    Yes; Class 3B2 mold, fungus and dry rot spores (with the exception of fauna). The supplied connector covers must remain on the unused interfaces during operation!

    • against chemically active substances / conformity with EN 60721-3-3

    Yes; Class 3C4 incl. salt spray according to EN 60068-2-52 (degree of severity 3). The supplied connector covers must remain on the unused interfaces during operation!

    Yes; Class 3C4 incl. salt spray according to EN 60068-2-52 (degree of severity 3). The supplied connector covers must remain on the unused interfaces during operation!

    Yes; Class 3C4 incl. salt spray according to EN 60068-2-52 (degree of severity 3). The supplied connector covers must remain on the unused interfaces during operation!

    Yes; Class 3C4 incl. salt spray according to EN 60068-2-52 (degree of severity 3). The supplied connector covers must remain on the unused interfaces during operation!

    • against mechanically active substances / conformity with EN 60721-3-3

    Yes; Class 3S4 incl. sand, dust. The supplied connector covers must remain on the unused interfaces during operation!

    Yes; Class 3S4 incl. sand, dust. The supplied connector covers must remain on the unused interfaces during operation!

    Yes; Class 3S4 incl. sand, dust. The supplied connector covers must remain on the unused interfaces during operation!

    Yes; Class 3S4 incl. sand, dust. The supplied connector covers must remain on the unused interfaces during operation!
