MASSFLO MASS 2100 Di 3 до Di 40
- Заказные данные (3)
- Аксессуары (11)
- Информационные материалы
Информационные материалы
Массовые расходомеры MASS 2100 DI 3 до DI 40 подходят для точного измерения расхода любых жидкостей и газов.
Преобразователь расхода обеспечивает отличные результаты по точности расхода, динамическом диапазоне и точности измерения плотности. Удобная установка с помощью механического и электрического интерфейса Plug & Play гарантирует оптимальную производительность и простое управление.
Преобразователь расхода беспечивает точное измерение массового расхода, объемного расхода, плотности, температуры и расхода фракций.
Область применения
Измерительные устройства массового расхода, работающие по принципу измерения Кориолиса, подходят для измерения дюбых жидкостей и газов. Измерение осуществляется независимо от изменения таких условий и параметров процесса, как температура, плотность, давление, вязкость, проводимость и профиль протока.
Благодаря такому многообразию монтаж расходомера является очень простым. Этот кориолисовый расходомер известен своей высокой точностью в широком динамическом диапазоне, что является решающим аргументом для использования во многих приложениях.
Основными сферами применения кориолисова расходомера являются различные отрасли промышленности, например:
Химическая и фармацевтическая промышленность
Растворители, химикаты, фармацевтические продукты, кислоты, щелочи
Пищевая и пиво-безалкогольная промышленность
Молочные продукты, пиво, вино, безалкогольные напитки, сахарометры/ареометры, фруктовые соки и плодоягодные пюре, розлив, дозировка CO2, жидкости CIP
Автомобильная промышленность
Проверка топливных форсунок и насосов, заполнение кондиционеров, расход двигателей, окрасочные роботы
Нефть и газ
Заполнение газовых балонов, управление горелками, подача природного газа под давлением, контрольные уловители, сжиженный газ
Воды и сточные воды
Дозировка химикатов для водоподготовки
Благодаря широкому спектру возможностей комбинирования и версий модульной системы имеется идеальное решение для любой задачи измерения.
Дизайн
Преобразователь расхода MASS 2100 состоит из цельной, согнутой в двойную петлю трубы, которая с двух концов приваривается напрямую к подключениям к процессу.
Centerblock припаен снаружи к трубам преобразователя расхода и действует как механический фильтр нижних частот.
Преобразователь расхода поставляется из 2-х материалов - AISI 316L или Hastelloy C22 - а также с различными подключениями к процессу.
Корпус выполнен из нерж. стали AISI 316L 1.4404 с классом защиты IP66/NEMA 4.
Стандартный преобразователь расхода имеет искробезопасность по Ex ia IIC.
Возможна как горизонтальная, так и вертикальная позиция монтажа. При горозонтальной позиции монтажа преобразователь расхода обладает возможностью самодренажа.
Нагревательная рубашка: для предотвращения застывания жидкостей при простое или между прерывными процессами все преобразователи расхода MASSFLO MASS 2100 ID 3 до ID 40 могут быть оснащены по выбору нагревательной спиралью. Это свойство предлагает пользователю альтернативу обычному дорогому электрическому нагреву и позволяет выбирать между горячей водой, горячим паром или горячим маслом для поддержания постоянной температуры в преобразователе расхода.
Функции
Принцип измерения расхода базируется на законе движения Кориолиса, см. "Системная информация по массовым расходомерам MASSFLO с кориолисовым принципом измерения".
Интеграция
Преобразователь расхода может подключаться ко всем компактным и раздельным преобразователям сигналов MASS 6000.
В объем поставки всех преобразователей расхода входит SENSORPROM с полными, индивидуальными данными калибровки и заводским программированием установок преобразователя сигналов.
Монтаж преобразователя расхода
Горизонтально (самодренаж)
Для небольшого расхода рекомендуется говризонтальная позиция монтажа, так как в этой позиции легче удаляются пузырьки воздуха.
Вертикально
В случае легко кипящей жидкости или содержании в ней твёрдых частиц вертикальный монтаж не рекомендуется
Вибрации
Расходометр по возможности всегда должен монтироваться на макс удалении от компонентов, создающих механические вибрации в трубопроводной системе.
Cross talk
Cross Talk (перекрестные наводки) между смонтированными близко друг от друга измерительными датчиками могут привести к помехам при измерении. Во избежание Cross Talk можно монтировать только один расходомер на корпус; кроме этого отдельные преобразователи расхода должны быть соединены друг с другом через гибкие шланги (см. рисунок).
Установка нулевой точки
Для упрощения установки нулевой точки всегда необходимо монтировать вместе с преобразователем расхода правильно работающий запорный вентиль, так как правильная установка нулевой точки является обязательной для макс. точности.
Чертеж
Преобразователь расхода MASS 2100
Диаметр измерительного датчика
Соединения
L1
мм
L2
мм
L3
мм
H1
мм
B1
мм
D1
мм
D2
мм
D3
мм
D4
мм
D5
мм
Тип
Трубая резьба
Ступень давления
DI 3
Трубная резьбаISO 228/1 - G¼
PN 100
¼”
400
280
75.0
60
0
21.3
104
-
-
-
Трубная резьба ANSI/ASME B 1.20.1 - ¼” NPT
PN 100
¼”
400
280
75.0
60
0
21.3
104
-
-
-
DI 6
ФланецDIN 2635
PN 40
DN 10
560
390
62.0
40
12
17.0
104
90.0
60.0
14.0
Фланец ANSI B16.5
Класс 150
½“
624
390
62.0
40
12
17.0
104
88.9
60.5
15.7
Фланец ANSI B16.5
Класс 600
½“
608
390
62.0
40
12
17.0
104
95.3
66.5
15.7
Резьбовое соединениеDIN 11851
PN 40
DN 10
532
390
62.0
40
12
17.0
104
-
-
-
Зажим ISO 2852
PN 16
25 мм
570
390
62.0
40
12
17.0
104
-
-
-
DI 15
Фланец DIN 2635
PN 40
DN 15
620
444
75.0
44
20
21.3
129
95.0
65.0
14.0
Фланец ANSI B16.5
Класс 150
½“
639
444
75.0
44
20
21.3
129
88.9
60.5
15.7
Фланец ANSI B16.5
Класс 600
½“
660
444
75.0
44
20
21.3
129
95.3
66.5
15.7
Резьбовое соединение DIN 11851
PN 40
DN 15
586
444
75.0
44
20
21.3
129
-
-
-
Зажим ISO 2852
PN 16
25 мм
624
444
75.0
44
20
21.3
129
-
-
-
DI 25
Фланец DIN 2635
PN 40
DN 25
934
700
74.5
126
25
33.7
219
115.0
85.0
14.0
Фланец ANSI B16.5
Класс 150
1“
967
700
74.5
126
25
33.7
219
108.0
79.2
15.7
Фланец ANSI B16.5
Класс 600
1“
992
700
74.5
126
25
33.7
219
124.0
88.9
19.1
Резьбовое соединениеDIN 11851
PN 40
DN 32
922
700
74.5
126
25
33.7
219
-
-
-
Зажим ISO 2852
PN 16
38 мм
940
700
74.5
126
25
33.7
219
-
-
-
DI 40
Фланец DIN 2635
PN 40
DN 40
1064
850
71.5
180
0
48.3
273
150.0
110.0
18.0
Фланец ANSI B16.5
Класс 150
1½“
1100
850
71.5
180
0
48.3
273
127.0
98.6
15.7
Фланец ANSI B16.5
Класс 600
1½“
1128
850
71.5
180
0
48.3
273
155.4
114.3
22.4
Резьбовое соединение DIN 11851
PN 40
DN 50
1090
850
71.5
180
0
48.3
273
-
-
-
Зажим ISO 2852
PN 16
51 мм
1062
850
71.5
180
0
48.3
273
-
-
-
Преобразователь расхода MASS 2100 версия с подогревом
Диаметр измерительного датчика
Нагревательные соединения
L5
L3
H3
B2
D6
D7
D8
Тип
Ступень давления
Диаметр
мм
мм
мм
мм
мм
мм
мм
DI 3
DIN 2635
PN 40
DN 15
234
75.0
122.0
22.0
95.0
65.0
14.0
ANSI B16.5
Класс 150
½"
234
75.0
131.6
22.0
88.9
60.5
15.7
DI 6
DIN 2635
PN 40
DN 15
234
62.0
112.0
22.7
95.0
65.0
14.0
ANSI B16.5
Класс 150
½"
234
62.0
121.6
22.7
88.9
60.5
15.7
DI 15
DIN 2635
PN 40
DN 15
234
75.0
126.5
31.5
95.0
65.0
14.0
ANSI B16.5
Класс150
½"
234
75.0
136.1
31.5
88.9
60.5
15.7
DI 25
DIN 2635
PN 40
DN 15
420
74.5
213.6
60
95.0
65.0
14.0
ANSI B16.5
Класс 150
½"
420
74.5
223.2
60
88.9
60.5
15.7
DI 40
DIN 2635
PN 40
DN 15
500
71.5
267.5
43
95.0
65.0
14.0
ANSI B16.5
Класс 150
½"
500
71.5
277.1
43
88.9
60.5
15.7
Ex-d компактная версия
Диаметр измерительного датчика
[DN (дюймов)]L3
[мм (дюймов)]H5
[мм (дюймов)]H6
[мм (дюймов)]H5 + H6
[мм (дюймов)]3 (1/8)
75 (2.95)
82 (3.23)
307 (12.1)
389 (15.32)
6 (¼)
62 (2.44)
72 (2.83)
317 (12.48)
389 (15.32)
15 (½)
75 (2.95)
87 (3.43)
328 (12.91)
414 (16.30)
25 (1)
75 (2.95)
173 (6.81)
332 (13.07)
504 (19.84)
40 (1½)
75 (2.95)
227 (8.94)
332 (13.07)
558 (21.97)
IP67/NEMA 4X компактная версия
Диаметр измерительного датчика
[DN (дюймов)]L3
[мм (дюймов)]H5
[мм (дюймов)]H6
[мм (дюймов)]H5 + H6
[мм (дюймов)]3 (1/8)
75 (2.95)
82 (3.23)
246 (9.69)
328 (12.91)
6 (¼)
62 (2.44)
72 (2.83)
256 (10.08)
328 (12.91)
15 (½)
75 (2.95)
87 (3.43)
267 (10.51)
353 (13.90)
25 (1)
75 (2.95)
173 (6.81)
271 (10.67)
443 (17.44)
40 (1½)
75 (2.95)
227 (8.94)
271 (10.67)
497 (19.57)
Особенности
- Высокая точность: лучше чем 0,1 % от количества массового расхода
- большой динамический диапазон свыше 500:1, от 65 кг/час до нескольких гр/час.
- Благодаря точности измерения плотности лучше чем в 0,005 гр/см3 с точностью повторяемости лучше чем в 0,0001 гр/см3 обеспечивается полная функциональность плотномера.
- Труба без внутренних сварных швов, сужений поперечного сечения или распределителей протока обеспечивает наилучшую гигиену, надежность и очистку CIP для пищевой, пиво-безалкогольной и фармацевтической промышленности.
- Использование самой толстой трубы, из представленных на рынке, гарантирует оптимальный срок службы, коррозиоустойчивость и высокую стойкость к давлению.
- Малая потеря давления, так как одинаковый внутренний диаметр во всём преобразователе расхода
- Уравновешенная конструкция с малой механической потерей энергии обеспечивает оптимальную производительность и стабильность и при неблагоприятных и не стабильных условиях эксплуатации (давление, температура, колебания плотности и т.п.).
- Наивысшая точность при измерении расхода, плотности и фракционного расхода благодаря 4-проводному измерению температуры Pt1000.
- Универсальный штекер & SENSORPROM обеспечивают настоящий Plug & Play. Монтаж и ввод в эксплуатацию менее чем за 10 минут.
- Благодаря стандартной искробезопасной конструкции согласно Ex ia IIC возможно TO во взрывоопасных зонах, без необходимости демонтажа преобразователя расхода при ТО преобразователя сигналов Exd в компактной версии.
- Для оптимальной защиты от коррозии поставляются трубы преобразователя расхода из высококачественной нерж. стали AISI 316L 1.4435 или Hastelloy C 22 2.4602.
- Концепция "Centerblock" отделяет шумы процесса, например,вибрации, пульсации, толчки давления и т.п. из окружения и обеспечиваеттем самым гибкий и согласуемый монтаж.
- Благодаря прочной, компактной конструкции преобразователь расхода из нерж. стали подходит для любого окружения.
- Программа высокого давления как стандарт
- Калибровочный коэффициент преобразователя расхода действует и для измерений газа.
Технические данные
Версии (mm (inch))
Разм.
DI 3 (1/8)
DI 6 (¼)
DI 15 (5/8)
DI 25 (1)
DI 40 (1½)
Внутренний диаметр трубки
mm (inch)
3.0 (0.12)
6.0 (0.24)
14.0 (0.55)
29.7 (1.17)
43.1 (1.70)
Толщина стенки
mm (inch)
0.5 (0.02)
1.0 (0.04)
1.0 (0.04)
2.0 (0.08)
2.6 (0.10)
Диапазон измерения
kg/h (lb/h)
0 … 250 (0 … 550)
0 … 1000 (0 … 2200)
0 … 5600 (0 … 12345)
0 … 25000 (0 … 55100)
0 … 52000 (0 … 114600)
Плотность
g/cm3 (lb/inch3)
0 … 2.9 (0 … 0.10)
Фракции
°Brix
0 … 100
Температура
°C (°F)
-50 … +180 °C (-58 … +356 °F)
Давлене среды мах.
Stainless steel
bar (psi)
230 (3336)
265 (3844)
130 (1885)
110 (1595)
105 (1523)
Hastelloy C22/2.4602
bar (psi)
350 (5076)
410 (5946)
200 (2900)
185 (2683)
not available
Материалы
Трубки, фланцы и резьбовые соединения
Stainless steel AISI 316L/1.4435
Hastelloy C22/2.4602
не применимо
Материал корпуса
IP67 (NEMA 4) and stainless steel AISI 326L/1.4404
The housing is not rated for pressure containment

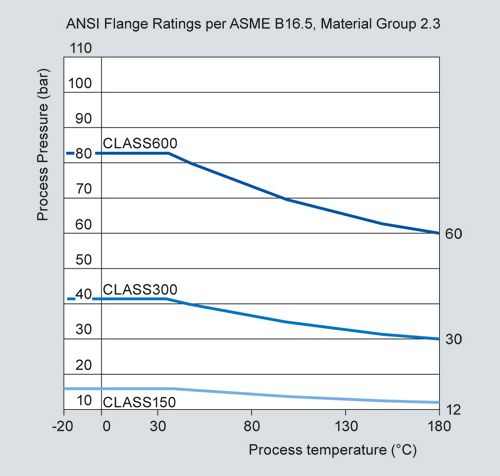

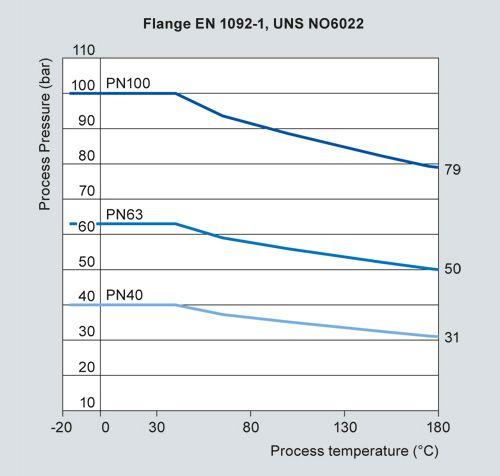

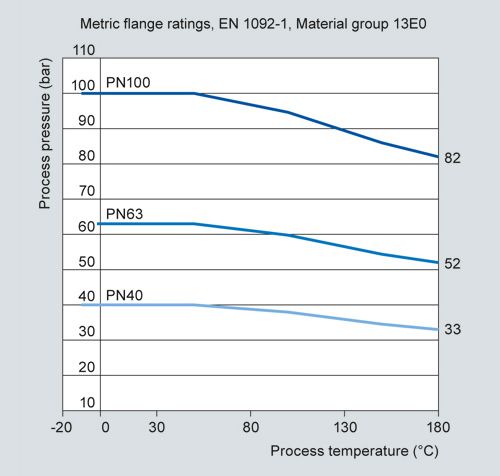

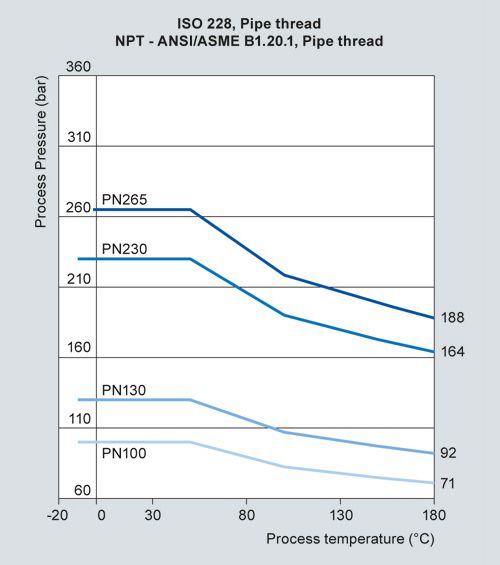

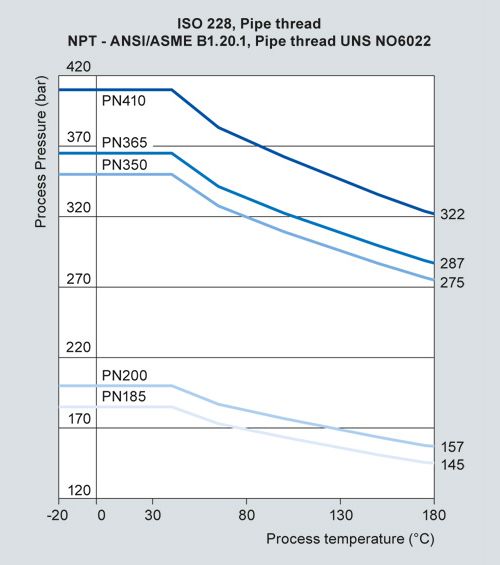

Соединение с процессом
Фланцы
DIN 1092-1, PN 40
DN 10
DN 15
DN 25
DN 40
ANSI B16.5, Class 150
½”
½”
1”
1½”
ANSI B16.5, Class 600 (Class 300)
½”
½”
1”
1½”

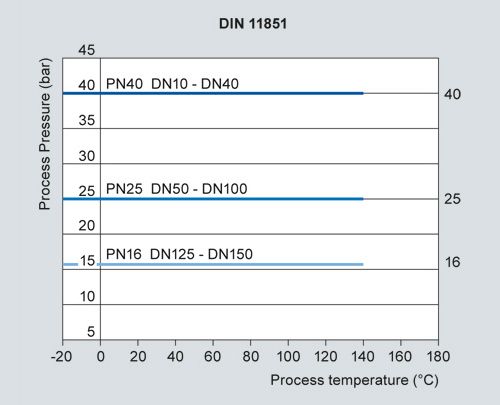

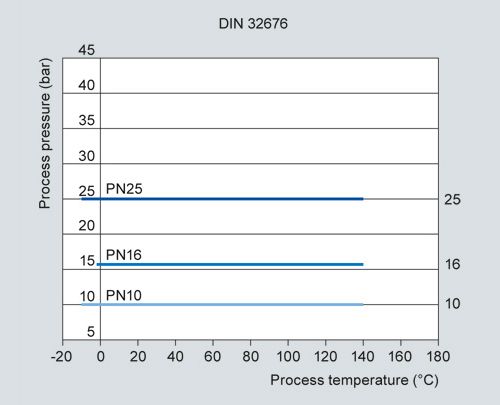

Пищевые резьбовые соединения,
PN 16/25/40
DIN 11851
DN 10
DN 15
DN 32
DN 40
ISO 2853/BS 4825 part 4 (SS3351)
25 mm
25 mm
38 mm
51 mm
Пищевые клампы
(PN 16)
ISO 2853/BS 4825 part 3 (SS3016)
25 mm
25 mm
38 mm
51 mm
Резьбы
ISO 228/1, PN 100
G¼” female
G¼” male
G½” male
G1“male
G2“male
ANSI/ASME B1.20.1, PN 100
¼” NPT female
¼” NPT male
½” NPT male
1“ NPT male
2“ NPT male
Кабельныве вводы
Multiple plug connection to sensor 5 x 2 x 0.35 mm2 twisted and screened in pairs, ext. Ø 12 mm
Ex-version
Ex ia IIC T3-T6, DEMKO 03 ATEX 135252X
Вес
kg (lb)
4 (8.8)
8 (17.6)
12 (26.5)
48 (105.8)
70 (154.5)
Падение давления
MASS 2100 DI 3 (1/8”), для плотности = 1000 kg/m3
MASS 2100 DI 6 (¼“), для плотности = 1000 kg/m3
MASS 2100 DI 15 (½”), для плотности = 1000 kg/m3
MASS 2100 DI 25 (1”), для плотности = 1000 kg/m3
MASS 2100 DI 40 (1½”), для плотности = 1000 kg/m3
Кривые зависимости Давление/Температура
ASME фланцы B16.5 stainless steel
ASME фланцы B16.5 Hastelloy C22/2.4602
DIN 32676 фланцы stainless steel (PN 10 ... PN 25)
DIN 11581 фланцы stainless steel (PN 25 ... PN 40)
EN 1092 фланцы stainless steel (PN 40 ... PN 100)
EN 1092 фланцы Hastelloy C22/2.4602 (PN 40 ... PN 100)
ISO 228 и NPT трубная резьба stainless steel (PN 100 ... PN 265)
ISO 218 и NPT трубная резьба stainless steel (PN 185 ... PN 410)
