MASSFLO MASS MC1 Di 50 до Di 150

Заказные данные
(1)

MASS 2100 MC1 DN 50 до DN 150 подходит для точного измерения массового расхода любых жидкостей и газов.

Преобразователь расхода обеспечивает отличные результаты по точности расхода, динамическом диапазоне и точности измерения плотности. Удобная установка с помощью механического и электрического интерфейса Plug & Play гарантирует оптимальную производительность и простое управление.

Преобразователь расхода обеспечивает точное измерение массового расхода, объемного расхода, плотности, температуры и расхода фракций.

Область применения

Измерительные устройства массового расхода, работающие по принципу измерения Кориолиса, подходят для измерения дюбых жидкостей и газов. Измерение осуществляется независимо от изменения таких условий и параметров процесса, как температура, плотность, давление, вязкость, проводимость и профиль протока.

Благодаря такому многообразию монтаж расходомера является очень простым. Этот кориолисовый расходомер известен своей высокой точностью в широком динамическом диапазоне, что является решающим аргументом для использования во многих приложениях.

Основными сферами применения кориолисова расходомера являются различные отрасли промышленности, например:
Химическая и фармацевтическая промышленность	Моющие средства, основы, фармацевтические продукты, кислоты, щёлочи
Пищевая и пиво-безалкагольная промышленность	Молочые продукты, пиво, вино, безадкогольные напитки, сахарометры/ареометры, фруктовые соки и плодоягодные пюре, розлив, дозровка СО₂, жидкости CIP
Нефть и газ	Измерение газа, управление горелками, контрольные уловители, сжиженный газ, нефтехранилища
Воды и сточные воды	Дозировка химикатов для водоподготовки

Благодаря широкому спектру возможностей комбинирования и версий модульной системы имеется идеальное решение для любой задачи измерения.

Дизайн

Преобразователь расхода MC1 состоит из двух параллельных измерительных трубок, которые привариваются двумя концами напрямую на расходный делитель, чтобы исключить прямое соединение с подключениями к процессу и значительно уменьшить воздействие внешних вибраций.

Расходные делители привариваются на жесткий корпус преобразователя расхода, который работает как механический фильтр нижних частот.

Преобразователь расхода поставляется из 2-х материалов - AISI 316L или Hastelloy C4 - а также с различными подключениями к процессу.

Функции

Принцип измерения расхода базируется на законе движения Кориолиса, см. "Системная информация по массовым расходомерам MASSFLO с кориолисовым принципом измерения".

Интеграция

Руководство по монтажу MC1 DN 50 ... DN 150

Монтаж преобразователя расхода

Наилучшей является вертикальная позиция установки с направлением протока снизу вверх (см. рисунок). Преимуществом этого является то, что при скорости расхода ноль содержащиеся в жидкости твердые примести осаждаются вниз, а пузырьки газа из измерительной трубки поднимаются вверх. Кроме этого возможно простое опорожнение измерительной трубы. Это предотвращает отложения.

Вертикальная позиция установки:

Вертикальный монтаж - самодренаж (напрвление протока вверх)

Горизонтальная позиция установки

Горизонтальный монтаж

Горизонтальная позиция установки, самодренаж

_{Горизонтальная позиция установки, самодренаж, О± 2° ... 4°}

Монтаж в стояк

Показанная на следующем рисунке рекомендуемая позиция монтажа возможна только в том случае, если может быть установлен переходник или диафрагма с меньшим поперечным сечением, чтобы избежать частичного опорожнения преобразователя расхода при измерениях.

Монтаж в стояк

Проблематичные места монтажа

Скопление пузырьков воздуха или газа в измерительной трубе может привести к значительным неточностям. Рисунок ниже показывает примеры проблематичного монтажа. Монтаж в высшей точке системы (рис. A) может привести к образованию воздушных пробок, которые приводят к значительным неточностям.

Другим примером неудачной установки является монтаж непосредственно перед свободным выпуском (рис. В) в стояке.

Проблематичные места монтажа

Чертеж

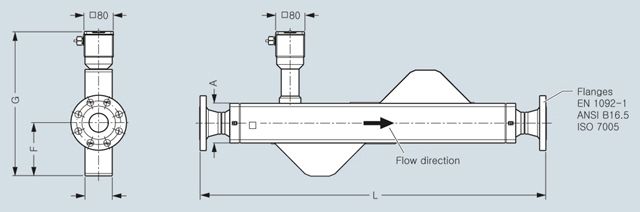

Раздельная конструкция, фланцевая, DIN/ANSI

Диаметр измерительного прибора			Диаметр подключения к процессу		L					G ¹⁾	F	B	A	Вес кг
	дюйм	DN	дюймов	DN	DIN 2635 PN 40	DIN 2637 PN 100	ANSI CL 150	ANSI CL 300	ANSI CL 600
H	1½ 2	50		40	1045	1078	1075	1090	1108	403	148	80	110	32
			2	50	940	979	970	980	1001	403	148	80	110	34
			2½	65	1100	1148	1135	1145	1166	403	148	80	110	38
I	2½	65	2	50	1220	1259	1250	1260	1281	429	164	97	130	43
			2½	65	1100	1148	1218	1145	1249	429	164	97	130	47
			3	80	1220	1260	1240	1260	1282	429	164	97	130	50
J	3	80	2½	65	1330	1256	1365	1375	1396	456	186	108	140	56
			3	80	1220	1260	1240	1260	1282	456	186	108	140	58
			4	100	1480	N/A	1500	1520	N/A	456	186	108	140	69
K	4	100	3	80	1640	N/A	1660	1680	N/A	500	215	131	170	84
K	4	100	4	100	1480	N/A	1500	1520	N/A	500	215	131	170	91
L	6	150	6	150	2040	N/A	2070	2090	N/A	613	285	190	250	248

1) для EEx доп. 54 мм

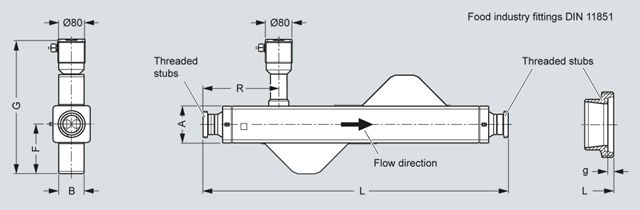

Раздельная конструкция, арматура для пищевой промышленности, DIN 11851

Диаметр измерительного прибора		Диаметр подключения к процессу			L	g	G ¹⁾	F	B	A	R	Вес кг
дюйм	DN
H	(50)	1½	40	Rd 65 x 1/6	1025	7	403	148	80	110	233	28
		2	50	Rd 78 x 1/6	915	7	403	148	80	110	177	30
		2½	65	Rd 95 x 1/6	1066	8	403	148	80	110	254	34
I	(65)	2	50	Rd 78 x 1/6	1203	7	429	164	97	130	291	40
		2½	65	Rd 95 x 1/6	1078	8	429	164	97	130	227	44
		3	80	Rd 95 x 1/6	1184	8	429	164	97	130	281	47
J	(80)	2½	65	Rd 95 x 1/6	1316	8	456	186	108	140	319	54
		3	80	Rd 95 x 1/6	1195	8	456	186	108	140	258	56
		4	100	Rd 103 x ¼	1440	10	456	186	108	140	381	60
K	(100)	3	80	Rd 95 x 1/6	1632	8	500	215	131	170	401	82
K	(100)	4	100	Rd 103 x ¼	1460	10	500	215	131	170	314	86

1) для EEx доп. 54 мм

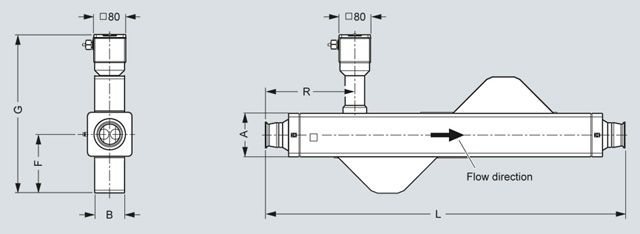

Раздельная конструкция, Tri-clamp ISO 2852

Диаметр измерительного прибора		Диаметр пордключения к процессу		L ±3	G ¹⁾	F	B	A	R	Вес кг
		дюймов	DN
H	(50)	1½	40	1010	403	148	80	110	275	27
		2	50	910	403	148	80	110	225	26
		2½	65	1070	403	148	80	110	305	27
I	(65)	2	50	1190	429	164	97	130	335	36
		2½	65	1070	429	164	97	130	275	37
		3	80	1176	429	164	97	130	328	38
J	(80)	2½	65	1340	456	186	108	140	378	45
		3	80	1176	456	186	108	140	296	44
		4	100	1445	456	186	108	140	430	46
K	(100)	3	80	1596	500	215	131	170	440	71
K	(100)	4	100	1445	500	215	131	170	365	69

1) для EEx доп. 54 мм

Особенности

Высокая точность: лучше чем 0.15% от количества массового расхода
большой динамический диапазон свыше 500:1, от 65 кг/час до нескольких гр/час.
Благодаря точности измерения плотности лучше чем в 0,005 гр/см3 с точностью повторяемости лучше чем в 0,0001 гр/см3 обеспечивается полная функциональность плотномера.
Использование самой толстой трубы, из представленных на рынке, гарантирует оптимальный срок службы, коррозиоустойчивость и высокую стойкость к давлению.
Малая потеря давления, так как одинаковый внутренний диаметр во всём преобразователе расхода
Параллельная конструкция трубы S и оптимально выровненный индуктивный преобразователь расхода увеличивают точность и динамический диапазон.
Самодренаж при горизонтальном и вертикальном монтаже
Жесткая конструкция корпуса уменьшает воздействия вибраций трубопровода и температурную нагрузку.
Наивысшая точность при измерении расхода, плотности и фракционного расхода благодаря 4-проводному измерению температуры Pt1000.
SENSORPROM обеспечивает настоящий Plug & Play. Монтаж и ввод в эксплуатацию менее чем за 10 минут
Безопасность во взрывоопасных зонах благодаря EEx em [ib] IIC
Для оптимальной защиты от коррозии поставляются трубы преобразователя расхода из высококачественной нерж. стали AISI 316L 1.4571 или Hastelloy C 4 2.4610.
Калибровочный коэффициент преобразователя расхода действует и для измерений газа.

Технические данные

Конструкция	мм (дюймов)	50 (2)	65 (2½)	80 (3)	100 (4)	150 (6)
Внутренний диаметр трубы(сенсор состоит из one continuous pipe)	2 x мм (дюймов)	25.0 (0.98)	33.7 (1.33)	38.0 (1.49)	48.3 (1.90)	76.1 (2.99)
Толщина стенки трубы	мм (дюймов)	1.5 (0.06)	1.5 (0.06)	2.0 (0.08)	2.6 (0.10)	3.2 (0.13)
Диапазон измерения массового расхода при перепаде давления в 2 бар (29 psi) при 1 гр/см3 (0.036 lb/дюйм3)	кг/час	42.600 (11.254)	87.000 (22.983)	113.400 (29.957)	192.000 (50.721)	510.000 (134.727)
Плотность	гр/см³(lb/дюймов³)	0.5 ... 3.5 (0.0018 ... 0.126)
Фракция	°Brix	0 ... 100
Температура
Стандарт	°C (°F)	-50 ... +180 °C (-58 ... +356 °F)
Ex	°C (°F)	-20 ... +180 °C (-4 ... +356 °F)
Давление жидкости в измерительной трубе¹⁾
Нерж. сталь (DIN 2413, 20 °C (68 °F))	PN	100	100	100	40	40
Материалы
Измерительная труба		SS 1.4571 or Hastelloy C4
Фланец		SS 1.4571 or Hastelloy C4
Корпус		IP67
Материал корпуса/клеммной коробки		1.4301 /алюминий
Подключения к процессу		см. Габаритные чертежи
Электрические соединения		Винтовые клеммы, Pg 13.5
Длина кабеля		5 x 2 x 0.35 мм²попарно скрученный и экранированный, наружный Ø 12 мм
Ex-версия
ATEX 1388X		II 1/2 EEx em [ib] IIC T2-T6
Вес около	kg (lb)	34 (75)	47 (104)	58 (128)	90 (198)	190 (419)
