MASSFLO MASS 6000 Exd интегральный/удаленный монтаж

• Заказные данные
  (1)
• Аксессуары
  (5)
• Информационные материалы

  Информационные материалы

  MASS 6000 сконструирован согласно новейшим разработкам в цифровой обработке сигналов и рассчитан на высокую производительность, быстрый отклик, быстрое дозирование, высокую помехоустойчивоть к шумам процесса, простой монтаж, ввод в эксплуатацию и обслуживание.

  Преобразователь сигналов MASS 6000 обеспечивает точные мультипараметрические измерения : массового расхода, бъемного расхода, плотности, температуры и фракций.

  Преобразователь сигналов MASS 6000 Exd изготовлен из нерж. стали (AISI 316L) и может использоваться при сложных условиях монтажа и опасных приложениях в технологической промышленности и химической промышленности. Проверенный материал корпуса обеспечивает небольшие затраты для пользователя и длительный срок службы. Измерительный преобразовател Exd в компактной версии может размешаться на всех преобразователях расхода типа MASS 2100 DI 3 до DI 40, а в раздельной версии - использоваться для всех типов MASS 2100.

  Область применения

  Массовые расходомеры SITRANS F C MASSFLO могут использовать для решения любых задач в технологической промышленности, для которых необходимо точное измерение расхода. Расходомер может использоваться для измерения жидкостей и газов.

  Преобразователь сигналов MASS 6000 Exd преимущественно используется в следующих отраслях:

  • химическая технологическая промышленность
  • фармацевтическая промышленность
  • автомобильная промышленность
  • нефть и газ
  • производство и распределение энергии

  Дизайн

  Преобразователь сигналов размещен в компактном корпусе Exd из нерж. стали, который при компактном монтаже крепится к преобразователям расхода серии MASS 2100 DI 3 до DI 40, а при раздельном монтаже может использоваться для всей серии преобразователей расхода.

  MASS 6000 Exd в стандартной версии поставляется с 1 токовым выходом, 1 частотным/импульсным и 1 релейным выходом и может быть укомплектован всеми доп. модулями для шинной коммуникации.

  • взрывонепроницаемый корпус "d"
  • корпус из нерж.стали, IP67/NEMA 4X как компактная и IP65/NEMA 4X как раздельная
  • напряжение питания 24V AC/DC.
  • MASS 6000 Exd имеет допуск ATEX со всеми измерительными датчиками  MASS 2100

  Функции

  Доступны следующие функции:

  • количество массового расхода, количество объёмного расхода, плотность, температура и фракционный расход
  • 1 токовый выход, 1 частотный/импульсный выход, 1 релейный выход, 1 цифровой вход
  • все выходы по отдельности могут конфигурироваться на массу, объем, плотность и т.д.
  • 2 встроенных счётчика для расхода вперёд, назад или нетто
  • отсечка малого расхода
  • установка отключения по плотности или опорожнению
  • направление протока
  • система ошибок, состоящая из записи ошибок и индикации имеющихся ошибок
  • продолждительность эксплуатации
  • одно- или двунаправленное измерение расхода
  • релейный выход с 1 или 2 конечными положениями, может программироваться для расхода, плотности или тепературы
  • установка фильтра шумов для оптимизации измерительной мощности при неблагоприятных условиях использования
  • полное управление дозировкой
  • меню для автоматической установки нулевой точки с проверкой качества установки нулевой точки
  • комплексное сервисное меню для эффективного и простого использования и поиска ошибок

  Чертеж

  MASS 6000 Exd компактная версия



  Диаметр измерительного датчика  [DN (дюймов)]	L3 [мм (дюймов)]	H5 [мм (дюймов)]	H6 [мм (дюймов)]	H5 + H6 [мм (дюймов)]
  3 (1/8)	75 (2.95)	82 (3.23)	307 (12.1)	389 (15.32)
  6 (¼)	62 (2.44)	72 (2.83)	317 (12.48)	389 (15.32)
  15 (½)	75 (2.95)	87 (3.43)	328 (12.91)	414 (16.30)
  25 (1)	75 (2.95)	173 (6.81)	332 (13.07)	504 (19.84)
  40 (1½)	75 (2.95)	227 (8.94)	332 (13.07)	558 (21.97)

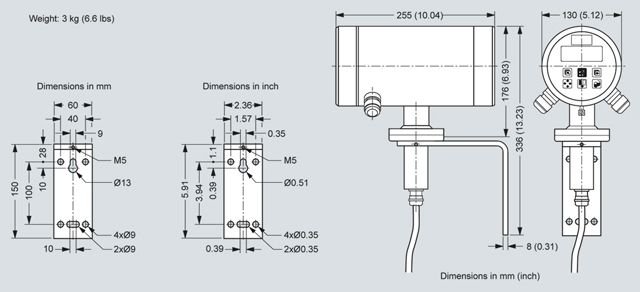

  MASS 6000 Exd раздельная версия



  Особенности

  • оптимальный ценовой диапазон для пользователя благодаря цельному вызрывонепроницаемому корпусу EEx d из нерж. стали
  • искробезопасные клавиатура и индикация с возможностью программирования в опасной зоне
  • преобразователь сигналов с допуском ATEX подходит для монтажа в зоне 1 или 2
  • искробезопасный интерфейс преобразователя расхода и рпеобразователя сигналов согласно Ex ia IIC
  • замена преобразователя сигналов прямо в опасной зоне без остановки трубопровода процесса благодаря интерфейсу преобразователя расхода/измерительного преобразователья ia IIC.
  • специальный чип массового расхода с новейшей технологией ASIC
  • быстрое дозирование и короткое время отклика с действительной скоростью обновления в 30 Гц
  • отличная помехоустойчивость благодаря запатентованному алгоритму DFT (Discrete Fourier Transformation)
  • улучшенная стабильность нулевой точки и увеличенная динамика точности измерения расхода и плотности благодаря входному разрешению свыше 0,35 ns
  • упрошенный поиск ошибок и поверка прибора благодаря специальному диагностическому и сервисному меню
  • встроенное управление дозировкой с компенсацией и контролем и 2 встроенными счетчиками
  • универсальные выходы, конфигурируются по отдельности на массовый расход, объемный расход, плотность, температуру или фракционный расход, например, °BRIX или ° PLATO
  • 1 токовый выход, 1 частотный/импульсный выход и 1 релейный выход как стандартный выход
  • токовый выход как опция в качестве пассивного или активного выхода
  • цифровой вход для управления дозировкой, дистанционной установки нулевой точки или принудительного выходного режима
  • все выходы для целей моделирования, контроля или калибровки могут принудительно устанавливаться на заданные значения
  • конфигурируемое меню управления с защитой паролем
    • индикация 3 строки по 20 знаков каждая на 11 языках
    • простая обработка и запись ошибок в текстово формате
    • клавиатура может использоваться для управления дозировкой (Start/Stop/Hold/Reset)
  • технология SENSORPROM автоматически конфигурирует преобразователь сигналов при вводе в эксплуатацию и предлагает:
    • заводское предварительное прграммирование данных калибровки, размера трубы, типа преобразователя расхода,  выходных установок
    • автоматическое сохранение всех введенных пользователем значений и установок
    • автоматическое программирование нового преобразователя сигналов без потери точности
    • замена преобразователя сигналов менее чем за 5 минут благодаря реальному Plug & Play
  • Наивысшая точность при измерении расхода, плотности и фрракций благодаря 4-х проводному подключениб датчика температуры PT 1000
  • вычисление расхода фракций на базе 5-ти значного алгоритма, подходящего для всех приложений
  • комплектация дополнительных шинных модулей без потери функциональности через платформу USM II
    • все модули могут комплектоваться с реальным "Plug & Play"
    • автоматическое конфигурирование модуля и преобразователя сигналов через SENSORPROM
  • простой "Plug &Play" при монтаже преобразователя сигналов на преобразователь расхода через цоколь преобразователя расхода

  Схема подключения

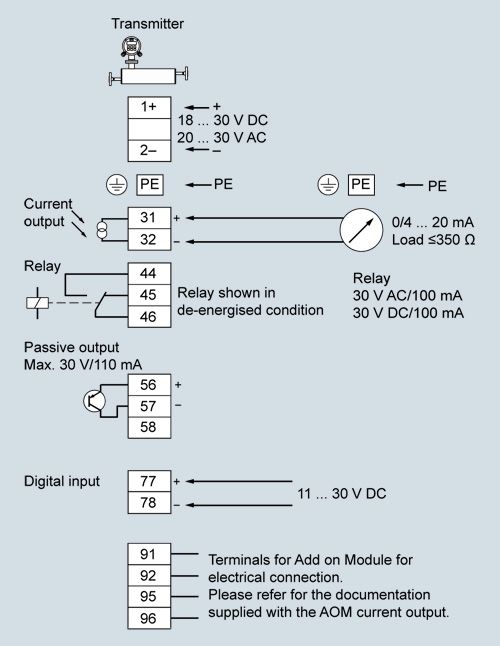

  Электрическое соединение компактной и раздельной версии



  Технические данные

  Преобразователь сигналов
  Измерение	Массовый расход[кг/сек (lb/мин)], объемный расход [л/сек (gpm)], Фракция [%], °Brix, плотность [кг/м3, lb/ft3], температура [°C (°F)]
  Токовый выход	Классификация Ex ia, как опция в качестве активного или пассивного выхода, пассивный режим установлен стандартно
  ток	0 ... 20 mA или 4 ... 20 mA
  нагрузка	< 350 Ω
  постоянная времени	0.1 ... 30 сек, устанавливаемая
  Параметрические значения тока (соединения: 31-32)
  Активный режим	Uo = 24 V, Io = 82 mA, Po = 0.5 W, Co = 125 nF, Lo = 2.5 mH
  Пассивный режим (макс. вход от внешнего барьера)	Ui = 30 V, Ii = 100 mA, Pi = 0.75 W, Ci = 52 nF, Li = 100 μH
  Цифровой выход
  частота	0 ... 10 kHz, 50% скважности
  потсоянная времени	0.1 ... 30сек, устанавливаемая
  пассивный	6 ... 30 V DC, макс. 110 mA, 1 KΩ ≤ Rload ≤ 10 KΩ
  Параметрические значения выхода (соединения: 56-57-58)
  Активный режим	не доступен
  Пассивный режим (макс. вход от внешнего барьера)	Ui = 30 V, Ii = 100 mAa, Pi = 0.75 W, Ci = 52 nF, Li = 100 μH
  Реле (соединения: 44-45-46)
  тип	реле переключения
  нагрузка	30 V / 100 mA
  функции	уровень ошибки, номер ошибки, предельное значение, направление
  параметрические значения выхода	Ui = 30 V, Ii = 100 mA, Pi = 0.75 W, Ci = 0 nF, Li = 0 mH
  Цифровой вход (соединенияs: 77-78)	11 ... 30 V DC (Ri = 13.6 KΩ
  функциональность	предварительный выбор Старт/Стоп/Дальше, установка нулевой точки, сброс счетчика 1/2, управление выходом, замораживание выхода
  параметрические значения выхода	Ui = 30 V, Ii = 3.45 mA, Pi = 0.10 W, Ci = 0 nF, Li = 0 mH
  Гальваническая развязка	Все входы и выходы гальванически разделены, изоляционное напряжение 500 V
  Отсечка малого расхода
  возможное значение	0 ... 9.9% от макс. расхода
  пустая труба	сенсор определения опорожнения
  плотность	0 ... 2.9 гр/см3
  Счётчик	Два 8-значных счетчика для расхода вперед/назад/нетто
  Индикация	фоновая подсветка с алфавитно-цифровым текстом, 3х20 знаков для индикации расхода, суммарных значений, установок и ошибок, постоянная времени как токового выхода 1 обратный расход показывается знаком минус
  Установка нулевой точки	Вручную через клавиатуру или дистанционно через цифровой вход
  Внешняя температура
  работы	-20 ... +50°C (-4 ... +122 °F)
  хранение	-40 ... +70°C (-4 ... +158 °F) (влажность макс. 95%)
  Коммуникация	подготовлен для опционных доп модулей с сертификатом для Ex-использования
  HART (соединения: 91-92)
  Активный режим	Uo = 6.88 V, Io = 330 mA, Po = 0.57 W, Co = 20 nF, Lo = 100 μH
  Пассивный режим (макс. выход от внешнего барьера)	Ui = 10 V, Ii = 200 mA, Pi = 0.5 W, Ci = 0 nF, Li = 0 μH
  PROFIBUS PA (соединения: 95-96)
  Активный режим	не доступен
  Пассивный режим	Ui = 17.5 V, Ii = 380 mA, Pi = 5.32 W, Ci = 5 nF, Li = 10 μH
  Корпус
  материал	нерж.сталь AISI 316 W1.4435
  Класс защиты	компактный монтаж на преобразователь расхода: IP67/NEMA 4X по IEC 529 и DIN 40050 раздельный монтаж: IP65/NEMA 4X по IEC 529 и DIN 40050
  нагрузка	18 ... 1000 Гц любая, 1.14 G гр эффективная во всех направлениях, по IEC 68-2-36, кривая E
  Напряжение питания
  24 V AC
  диапазон	20 ... 30 V AC
  потребляемая мощность	6 VA IN = 250 mA, IST = 2 A (30 мсек)
  питание	Предусмотреть питание от безопасного трансформатора. Макс. поперечное сечение кабеля 1,5 мм2
  24 V DC
  диапазон	18 ... 30 V DC
  потребляемая мощность	6 VA IN = 250 mA, IST = 2 A (30 мсек)
  питание	Предусмотреть питание от безопасного трансформатора. Макс. поперечное сечение кабеля 1,5 мм2
  Параметры ЭМС
  излучение помех	EN 50081-1 (лёгкая промышленность)
  помехоустойчивость	EN 50082-2 (промышленность)
  NAMUR	В пределах ограничений по "Общим требованиям" с критериями ошибки A по NE 21
  Ex допуск	EEx de [ia/ib] IIC T6, DEMKO 03 ATEX 13253X
  Температурный класс:	Температура жидкости процесса:
  T6	T < 85 °C (185 °F)
  T5	85 °C < T < 100 °C (185 °F < T < 212 °F)
  T4	100 °C < T < 135 °C (212 °F < T < 275 °F)
  T3	135 °C < T < 180 °C (275 °F < T < 356 °F)
