  MASS 6000 сконструирован согласно нов йшим разработкам в цифровой обработк сигналов и рассчитан на высокую производительность, быстрый отклик, быстро дозирование, высокую помехоустойчивоть к шумам процесса, простой монтаж, ввод в эксплуатацию и обслуживание.

  Преобразователь сигналов MASS 6000 об спечивает точные мультипараметрические измерения: массового расхода, объемного расхода, плотности, температуры и фракций.

  Преобразователь сигналов MASS 6000 IP67 в компактной версии мож т размешаться на всех преобразователях расхода типа MASS 2100 DI 3 до DI 40, а в раздельной версии - использоваться для всех типов MASS 2100/MC1.


  Область применения

  Массовые расходомеры SITRANS F C MASSFLO могут использовать для решения любых задач в технологической промышленности, для которых необходимо точно измерение расхода. Расходомер может использоваться для измерения жидкостей и газов.

  Преобразователь сигналов MASS 6000 IP67 преимущественно используется в следующих отраслях:

  • пищевая и пиво-безалкогольная промышленность
  • фармацевтическая промышленность
  • автомобильная промышленность
  • нефть и газ
  • производство и распределение энергии
  • воды и сточные воды

  Дизайн

  Преобразователь сигналов размещен в компактном корпус из полиамида с классом защиты IP67/NEMA 4X, который при компактном монтаж крепится к преобразователям расхода серии MASS 2100 DI 3 до DI 40 (1/8" bis 1 1/2"), а при раздельном монтаж мож т использоваться для всей серии преобразователей расхода.

  MASS 6000 IP67/NEMA 4X в стандартной версии поставляется с 1 токовым выходом, 1 частотным /импульсным и 1 релейным выходом и может быть укомплектован всеми доп. модулями для шинной коммуникации.

  Функции

  Доступны следующие функции:

  • количество массового расхода, количество объемного расхода, плотность, температура и фракционный расход
  • 1 токовый выход, 1 частотный/импульсный выход, 1 релейный выход, 1 цифровой вход
  • все выходы по отдельности могут конфигурироваться на массу, объема, плотность и т.д.
  • 2 встроенных счётчика для расхода вперед, назад или нетто
  • отсечка малого расхода
  • установка отключения по плотности или опорожнению
  • направление протока
  • система ошибок, состоящая из записи ошибок и индикации имеющихся ошибок
  •  продолжительность эксплуатации
  • одно- или двунаправленно измерение расхода
  • релейный выход с 1 или 2 конечными положениями, может программироваться для расхода, плотности или температуры
  • установка фильтра шумов для оптимизации измерительной мощности при неблагоприятных условиях использования
  • полное управление дозировкой
  • меню для автоматической установки нулевой точки с проверкой качества установки нулевой точки
  • комплексно сервисное меню для эффективного и простого использованияи и поиска ошибок

  Чертеж

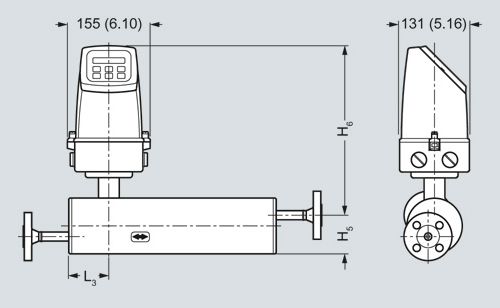

  Преобразователь сигналов IP67/NEMA 4Х, компактная версия из полиамида



  Преобразователь сигналов, встроенный в монтаж



  Преобразователь сигналов, монтаж на стену

  IP67/NEMA 4X  компактная версия



  Диаметр измерительного датчика [DN (дюймов)]	L3 [мм (дюймов)]	H5 [мм (дюймов)]	H6 [мм (дюймов)]	H5 + H6 [мм (дюймов)]
  3 (1/8)	75 (2.95)	82 (3.23)	246 (9.69)	328 (12.91)
  6 (¼)	62 (2.44)	72 (2.83)	256 (10.08)	328 (12.91)
  15 (½)	75 (2.95)	87 (3.43)	267 (10.51)	353 (13.90)
  25 (1)	75 (2.95)	173 (6.81)	271 (10.67)	443 (17.44)
  40 (1½)	75 (2.95)	227 (8.94)	271 (10.67)	497 (19.57)







  Особенности

  • специальный чип массового расхода с новейшей технологией ASIC
  • быстро дозирование и коротко время отклика с действительной скоростью обновления в 30 Гц
  • отличная помехоустойчивость благодаря запатентованному алгоритму DFT (Discrete Fourier Transformation)
  • улучшенная стабильность нулевой точки и увеличенная динамика точности измерения расхода и плотности благодаря входному разрешению свыше 0,35 ns
  • упрошенный поиск ошибок и пов рка прибора благодаря специальному диагностическому и с рвисному меню
  • встроенное управление дозировкой с компенсацией и контролем и 2 встро нными сч тчиками
  • универсальные выходы, конфигурируются по отдельности на массовый расход , объемный расход , плотность , температуру или фракционный расход , например , °BRIX или ° PLATO
  • цифровой вход для управления дозировкой , дистанционной установки нулевой точки или принудительного выходного режима
  • все выходы для целей моделирования, контроля или калибровки могут принудительно устанавливаться на заданные значения
  • конфигурируемоеменю управления с защитой паролем
    • индикация 3 строки по 20 знаков каждая на 11 языках
    • простая обработка и запись ошибок в текстовом формате
    • клавиатура мож т использоваться для управления дозировкой
      (Start/Stop/Hold/Reset)
  • технология SENSORPROM автоматически конфигурирует преобразователь сигналов при вводе в эксплуатацию и предлагает:
    • заводское предварительное программирование данных
      калибровки, размера трубы, типа преобразователя расхода, выходных установок
    • автоматическое сохранение вс х введенных пользователем значений и установок
    • автоматическое новое программирование нового преобразователя сигналов без потери точности
    • замена преобразователя сигналов менее чем за 5 минут благодаря реальному Plug & Play
  • наивысшая точность при измерении расхода, плотности и фракций благодаря 4-х проводному измерению температуры PT1000
  • вычисление расхода фракций на базе 5-ти значного алгоритма, подходящего для вс х приложений
  • комплектация дополнительных шинных модулей без потери функциональности через платформу USM II
    • вс модули могут комплектоваться с реальным "Plug & Play"
    • автоматическо конфигурирование модуля и преобразователя сигналов через SENSORPROM
  • простой "Plug & Play" при монтаж преобразователя сигналов на преобразователь расхода через цоколь преобразователя расхода

  Схема подключения

  Электрическое соединение

  Заземление

  PE требуется из-за питания класса защиты 1.

  Механические счётчики

  Если к соединениям 57 и 58 подключается механический счетчик (активный выход), то необходимо подключить конденсатор 1000 µF к соединениям 56 и 58, плюсовой полюс к соединению 56 и минусовой полюс к соединению 58.

  Выходной кабель

  В окружении с электрическими помехами рекомендуется использовать экранированный кабель.



  Электрическое соединение

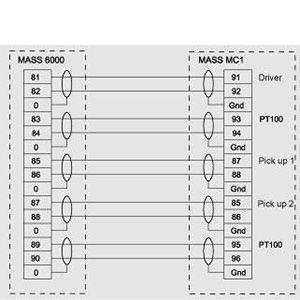

  Преобразователь сигналов  MASS 6000 и преобразователь расхода MASS MC1





  Преобразователь сигналов MASS 6000 и преобразователь расхода MASS MC1

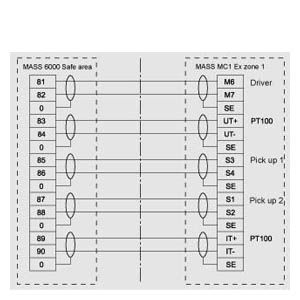

  MASS 6000 и MASS MC1 в Ex-приложениях:

  Все преобразователи расхода MASSFLO MC1 подходят для любых применений в технологической промышленности для точных и надежных измерений во взрывоопасных зонах. Сенсор MC имеет все необходимые допуски, например, допуски ATEX/FM и допуск PED (European pressure directive). Благодаря расширенной концепции безопасности больших сенсоров они могут подключаться к стандартным версиям MASS 6000 19" или MASS 6000 IP67, но установка преобразователя сигналов должна осуществляться в безопасное зоне. В не взрывоопасных зонах может использоваться весь спектр преобразователей сигналов MASS 6000.





  Технические данные

  Преобразователь сигналов SITRANS F C MASSFLO MASS 6000 Compact IP67/NEMA 4X
  Измерение	Массовый расход [кг/сек (lb/мин)], объёмеый расход [л/сек (gpm)], Фракция [%], °Brix, плотность [кг/м3, lbs/ft3], температура[°C (°F)]
  Токовый выход
  ток	0 ... 20 mA or 4 ... 20 mA
  нагрузка	< 800 Ω
  постоянная времени	0 ... 30 сек, устанавливаемая
  Цифровой выход
  частота	0 ... 10 кГц, 50% скважности
  постоянная времени	0 ... 30 сек, устанавливаемая
  активный	24 V DC, 30 мА, 1 KΩ ≤ Rload ≤ 10 KΩ, защита от короткого замыкания
  пассивный	3 ... 30 V DC, макс. 110 мA, 1 KΩ ≤ Rload ≤ 10 KΩ
  Реле
  тип	реле переключения
  нагрузка	42 V / 2 A пик
  функции	уровеь ошибки, номер ошибки, предельное значение, направление
  Цифровой вход	11 ... 30 V DC (Ri = 13.6 KΩ)
  функциональность	предварительный выбор Старт/Стоп/Дальше, установка нулевой точки, сброс счётчика 1/2, управление выходом, замораживание выхода
  Гальваническая развязка	Все входы и выходы гальванически разделены, изоляционное напряжение 500 V
  Отсечка малого расхода
  возможное значение	0 ... 9.9% от макс. расхода
  Функция предельного значения	Массовый расход, объёмный расход, фракция, плотность, температура измер. датчика
  Счётчик	Два 8-значных счётчика для расхода впрерёд/назад/нетто
  Индикация	фоновая подсветка с алфавитно-цифровым текстом, 3Х 20 знаков дял индикации расхода, суммарных значений, установок и ошибок постоянной времени как токового выхода 1. обратный расход показывается знаком минус
  Установка нулевой точки	Вручную через клавиатуру или дистанционно через цифровой вход
  Внешняя температура
  работы	-20 ... +50°C (-4 ... +122 °F), отн. влажность макс. 80% до 31 °C (86 °F) уменьшение до 50% при 40 °C (104 °F) по UL 3101
  хранение	-40 ... +70°C (-4 ... +158 °F) (влажность макс. 95%)
  Коммуникация	подготовлен для опционных доп. модулей
  Корпус
  материал	усиленный стекловолокном плиамид
  класс защиты	IP67 NEMA 4X по IEC 529 и DIN 40050 (1 м WS в течение 30 минут)
  вибропрочность	18 ... 1000 Гц любая, 3.17гр эффективная, во всех напрвлениях по EN 68-2-36
  Напряжение питания
  Версия 24 V
  напряжение питания	24 V DC/AC, 50 ... 60 Гц
  допуск	24 V DC, -25% ... 25% 24 V AC, -16% ... 25%
  потребляемая мощность	10 W
  Версия 230 V
  напряжение питания	115/230 V AC, 50 ... 60 Гц
  допуск	+10% ... -10%
  потребляемая мощность	26 VA
  Предохранитель
  версия 230 V	T400 mA, T 250 V (IEC 127) - не может заменяться пользователем
  версия 24 V	T1 A, T 250 V (IEC 127) - не может заменяться пользователем
  Параметры ЭМС
  излучение помех	EN 50081-1 (лёгкая промышленность)
  помехоустойчивость	EN 50082-2 (промышленность)
  NAMUR	В пределах ограничений по "Общим требованиям" с критериями ошибки А по NE 21
  Внешние условия
  внешние условия по UL 3101:	использование в помещениях высота до 2000м степень загрязнения 2
  Кабельное резьбовое соединение	Оба типа кабельного резьбового соединения из полиамида и латуни поставляются с размерами Pg 13.5 и  M20-11-5 мм
