Пример 3: взвешивание в процессе смешивания

Центр тяжести S висящей емкости находится ниже уровня измерительных ячеек.

Она опирается на 3 лапки, в порожнем состоянии (собственный вес) весит 2,8 т и вмещает максимум 4,5 т.

Для улучшения смешивания отдельных компонентов в емкости установлена мешалка, работающая в процессе взвешивания.

Выбор весоизмерительных ячеек и монтажных компонентов

Предложены 3 весоизмерительных ячейки SIWAREX R серии RN с номинальной нагрузкой 3,5 т, т.к. высокоточные ячейки RN имеют достаточно небольшую высоту (номинальная нагрузка определена по методу, описанному во введении).

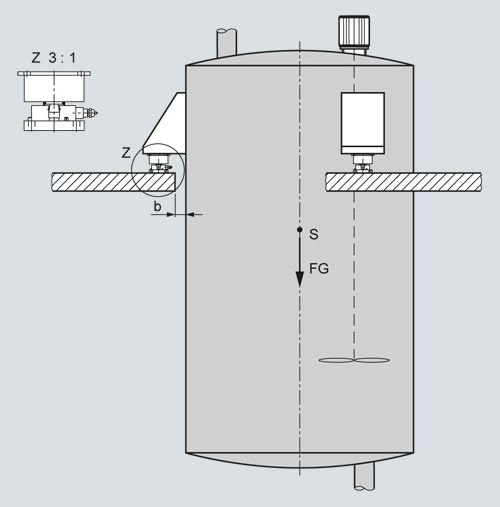

Емкость с мешалкой на весоизмерительной ячейке серии RN и эластомерной опоре

В качестве монтажных компонентов используются самоцентрирующиеся эластомерные опоры, чтобы минимизировать вибрацию, исходящую от мешалки.

Эластомерная опора допускает максимальный ход качания ± 4 мм.

Ограничение качания не требуется, т.к. между емкостью и платформой имеется небольшой зазор шириной b = 3 мм.

Если в конкретной ситуации ширина зазора больше, необходимо установить упоры или внешние ограничители качания (см. проект 4).

Конфигурация для взвешивания в процессе смешивания (базовая)

Поз.	Описание	№ для заказа	Критерий выбора	Кол-во в примере
1	SIWAREX R серия RN, номинальная нагрузка 3,5 т, C3, без EEx	7MH5101-4LD00	высококачественная кольцеторсионная весоизмерительная ячейка небольшой высоты, идеальная для взвешивания емкостей	3
2	нижняя часть качающейся опоры для ячеек серии RN 2 т из нержавеющей стали	7MH4132-4AG11	позволяет гасить вибрацию и тем самым минимизировать воздействие на весоизмерительную ячейку	3
3	эластомерная опора для весоизмерительных ячеек серии RN 2 т из неопрена и нержавеющей стали	7MH4130-4KE11		3
4	Кабель заземления	7MH3701-1AA1	для отвода нежелательных токов	3
