Шарнирное соединение для комбинированного монтажного блока

• Информационные материалы

  Информационные материалы

  Соединение можно использовать в качестве дополнения к комбинированному монтажному блоку в весоизмерительных ячейках серии RN. Оно используется в том случае, если в ходе взвешивания возникают нежелательные горизонтальные силы, например, в резервуарных весах в процессе смешивания, или в конвейерных весах из-за ускорения взвешиваемого груза.

  Дизайн

  Соединение состоит из двух шариковых шарниров, переходника и двух фланцев для установки на комбинированном монтажном блоке.

  Соединение может быть также установлено в дополнение к комбинированному монтажному элементу, если в процессе эксплуатации весов возникают неожиданные поперечные усилия, а комбинированный монтажный блок установлен согласно требованиям (см. "Соединения").

  Соединение служит для отвода горизонтальных сил до 1,7 кН в фундамент и минимизации воздействия на весоизмерительную ячейку и монтажные компоненты.

  Весоизмерительная ячейка комбинированный монтажный блок не входят в комплект поставки соединения.

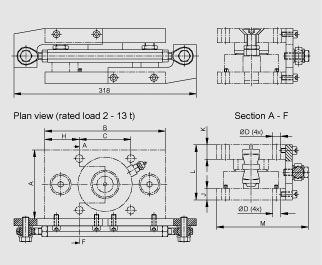

  Чертеж



  Номинальная нагрузка	A	B	C	ØD	H	J	K	L	M
  0,5 т, 1 т	100	145	75	11	12,5	15	25	79	140
  2 т, 3,5 т, 5 т	100	190	75	11	57,5	15	25	79	140
  10 т, 13 т	120	210	90	14	60	20	40	121,2	160





  SIWAREX R Соединение для комбинированного монтажного блока для весоизмерительных ячеек серии RN, размеры
