  Взрывозащищенный интерфейс типа SIWAREX IS подходит для весоизмерительных модулей SIWAREX U, CS, MS, FTA, FTC, M и CF. Содержит 6 защитных барьеров и сертифицирован по ATEX и EN 5001U 2D/ II(2)G[EEx ib] IIC. Взрывозащищенный интерфейс монтируется вне взрывоопасной зоны. Размещается в распределительном шкафе, предпочтительно под весоизмерительной электроникой, крепится по стандарту EN 50 022 с помощью 35-мм несущей шины.

  SIWAREX IS очень незначительно влияет на сигнал с измерительных ячеек и поэтому допускается к использованию с весами, требующими обязательной калибровки.

  Подключение производится спереди с помощью двух штекеров на зажимах. Для PAL-подключение имеется отдельная винтовая клемма.

  Функции

  Принцип действия

  Защитные барьеры ограничивают ток и напряжения в линиях питания, кабелях датчиков и линиях передачи сигналов измерительных ячеек, установленных на взрывоопасном участке.



  Функциональный план

  Чертеж

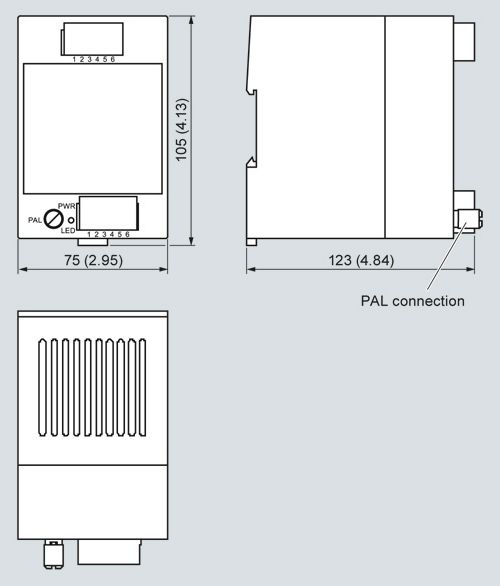

  Взрывозащищенный интерфейс, тип SIWAREX IS, габариты

  Технические данные

  Взрывозащищенный интерфейс, тип SIWAREX IS
  электрические цепи без собственной защиты
  Питание весоизмерительных ячеек
  Номинальное напряжение Un1	Постоянный ток 10 В
  Допустимое напряжение на корпусе	250 В переменного тока
  Внутреннее сопротивление измерительных ячеек	≥ 87 Ω
  (общее)	< 4010 Ω
  Кабель датчика
  Номинальное напряжение Un2	Постоянный ток 10 В
  Допустимое напряжение на корпусе	250 В переменного тока
  Линия передачи измеренных значений
  Номинальное напряжение Un3	10 ... 40 мВ постоянного тока
  Допустимое напряжение на корпусе	250 В переменного тока
  электрические цепи с собственной защитой
  Питание весоизмерительных ячеек
  Напряжение холостого хода U01 Напряжение против PAL	≤ 13,2 В постоянного тока ≤ 6,6 В постоянного тока
  Ток короткого замыкания IK1	≤ 120 мA
  Кабель датчика
  Напряжение холостого хода U02 Напряжение против PAL	≤ 14,3 В постоянного тока ≤ 7,2 В постоянного тока
  Ток короткого замыкания IK2	≤ 25 мA
  Линия передачи измеренных значений
  Напряжение холостого хода U03 Напряжение против PAL	≤ 12,8 В постоянного тока ≤ 6,4 В постоянного тока
  Ток короткого замыкания IK3	≤ 54 мA
  Общая потребляемая мощность (при совместном включении электрических цепей)
  Напряжение холостого хода U0	≤ 14,3 В постоянного тока
  Ток короткого замыкания IK	≤ 199 мA
  Мощность PO	≤ 1,835 Вт
  для газов группы II C
  максимально допустимая внешняя емкостьCa3	500 нанофарад
  максимально допустимая внешняя индуктивностьLa	0,15 мГн
  для газов группы II B
  максимально допустимая внешняя емкостьCa3	2000 нанофарад
  максимально допустимая внешняя индуктивностьLa	1 мГн
  Общие характеристики
  Габариты корпуса	см. габаритный чертеж
  Вес	500 г
  Сертификаты UL/CSA	в разработке
  Доп. температура окружающей среды
  в работе	-10 ... +60 °C (при вертикальном монтаже)
  в работе в качестве калибруемых торговых весов	-10 ... +40 °C (при вертикальном монтаже)
  при транспортировке и хранении	-40 ... +85 °C
  Доп. относительная влажность воздуха	≤ 95 %
  Степень защиты	IP20
  Тип защиты от возгорания	Собственная защита "i" [EEx ib] II C по ATEX FM: в разработке
