Ex-интерфейс, тип Pi

• Заказные данные
  (2)
• Аксессуары
  (2)
• Информационные материалы

  Информационные материалы

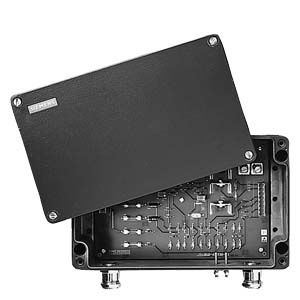

  Взрывозащищенный интерфейс типа SIWAREX Pi подходит для весоизмерительных модулей SIWAREX U, CS, MS, FTA, FTC и M. Он содержит 6 защитных барьеров и имеет допуск FM для приборов класса I гр.1. Взрывозащищенный интерфейс монтируется вне взрывоопасной зоны.

  Эксплуатация в странах Европейского Союза не допускается.

  Функции

  Принцип действия

  Защитные барьеры ограничивают ток и напряжения в линиях питания, кабелях датчиков и линиях передачи сигналов измерительных ячеек, установленных на взрывоопасном участке.

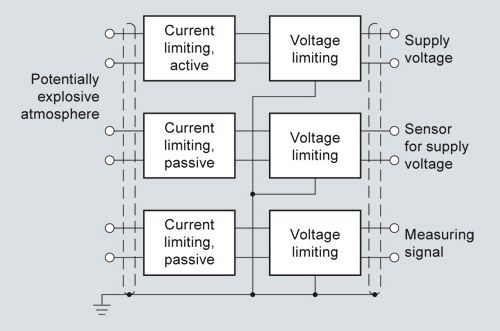

  Функциональный план

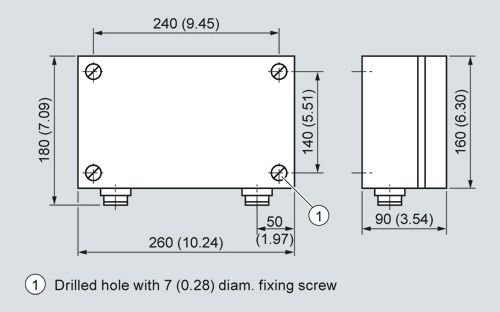

  Чертеж



  1 отверстие с крепёжным винтом ∅ 7 мм

  Электрические соединительные элементы: 2 резьбовых соединения Pg и клеммы
  Материал корпуса: алюминий, литой под давлением

  Взрывозащищенный интерфейс, тип SIWAREX Pi, габариты

  Технические данные

  Взрывозащищенный интерфейс, тип SIWAREX Pi
  электрические цепи без собственной защиты
  Питание весоизмерительных ячеек
  Номинальное напряжение Un1	Постоянный ток 10 В
  Допустимое напряжение на корпусе	250 В переменного тока
  Внутреннее сопротивление измерительных ячеек	≥ 87 Ω
  (общее)	< 4010 Ω
  Кабель датчика
  Номинальное напряжение Un2	10 В постоянного тока
  Допустимое напряжение на корпусе	250 В переменного тока
  Линия передачи измеренных значений
  Номинальное напряжение Un3	10 ... 40 мВ постоянного тока
  Допустимое напряжение на корпусе	250 В переменного тока
  электрические цепи с собственной защитой
  Питание весоизмерительных ячеек
  Напряжение холостого хода U01 Напряжение против PAL	≤ 13,2 В постоянного тока ≤ 6,6 В постоянного тока
  Ток короткого замыкания IK1	≤ 122 мA
  Кабель датчика
  Напряжение холостого хода U02 Напряжение против PAL	≤ 14,4 В постоянного тока ≤ 7,2 В постоянного тока
  Ток короткого замыкания IK2	≤ 25 мA
  Линия передачи измеренных значений
  Напряжение холостого хода U03 Напряжение против PAL	≤ 12,6 В постоянного тока ≤ 6,3 В постоянного тока
  Ток короткого замыкания IK3	≤ 72 мA
  Общая потребляемая мощность (при совместном включении электрических цепей)
  Напряжение холостого хода U0	≤ 14,4 В постоянного тока
  Ток короткого замыкания IK	≤ 219 мA
  Мощность PO	≤ 1,93 Вт
  для газов группы II C
  максимально допустимая внешняя емкостьCa3	210 нанофарад
  максимально допустимая внешняя индуктивностьLa	0,3 мГн
  для газов группы II B
  максимально допустимая внешняя емкостьCa3	890 нанофарад
  максимально допустимая внешняя индуктивностьLa	1 мГн
  Общие характеристики
  Габариты корпуса	см. габаритный чертеж
  Вес	2 200 г
  Сертификаты UL/CSA	да
  Доп. температура окружающей среды
  в работе	-10 ... +70 °C
  в работе в качестве калибруемых торговых весов	-10 ... +40 °C
  при транспортировке и хранении	-40 ... +85 °C
  Доп. относительная влажность воздуха	≤ 95 %
  Степень защиты	IP54
  Тип защиты от возгорания	Собственная защита "i" FM класс I группа 1
