Блок управления SITRANS CU 02

• Заказные данные
  (1)
• Аксессуары
  (2)
• Информационные материалы

  Информационные материалы

  SITRANS CU 02 - блок обработки для акустического сенсора SITRANS AS 100 с различными функциями контроля.

  Область применения

  SITRANS CU 02 принимает входные сигналы DC 0 до 10 V от сенсора SITRANS и предоставляет релейные и аналоговые выходы как интерфейс к процессу.

  Функции

  Система может быть сконфигурирована на точки коммутации для индикации различных рабочих состояний (например, сильный, слабый или отсутствие потока материала). Через выход 4 ... 20 мА система может быть включена в контрольный контур тока. Таким образом возможен контроль тенденции пропорционально сигналу сенсора.

  Два свободно программируемых, независимых реле могут управлять тревогами или коммутационными приборами. Тревога может запускаться либо выше/ниже точки коммутации, либо в пределах диапазона. Значения показываются на месте на ЖКД CU 02.

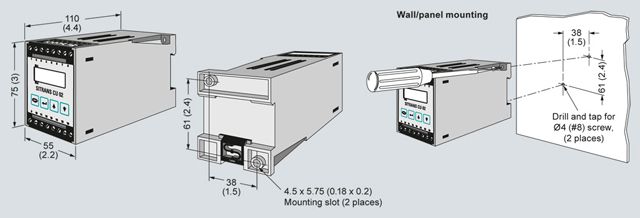

  Чертеж



  Размеры SITRANS CU 02

  Особенности

  • Выход 4 до 20 мА
  • Два программируемых реле
  • Настраиваемая , независимая задержка времени для каждого реле
  • Настраиваемая задержка старта
  • Простой монтаж на DIN-шину
  • Встроенная защита программирования паролем

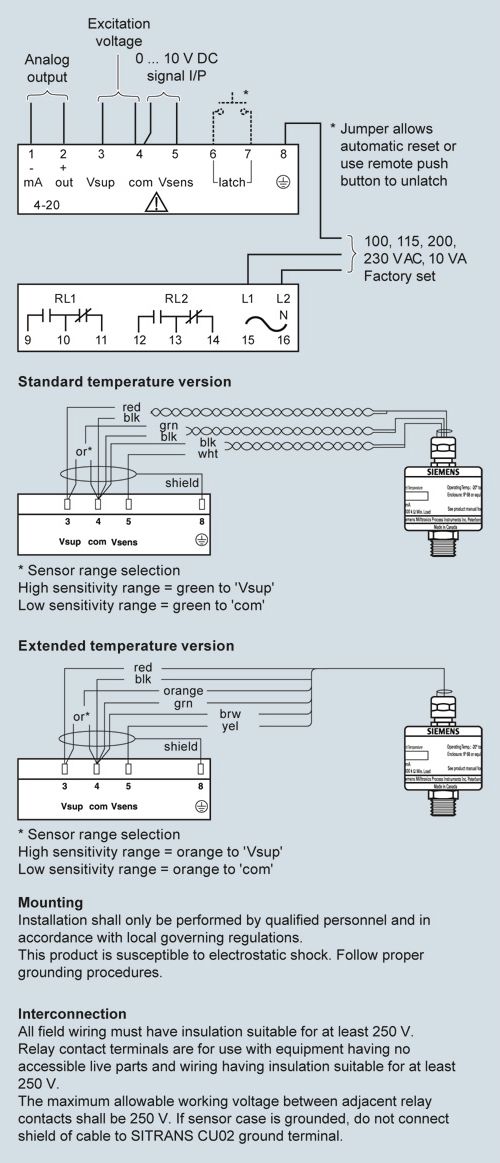

  Схема подключения



  Соединения SITRANS CU 02

  Технические данные

  Принцип работы
  Принцип измерения	Контрольный блок акустического сенсора
  Вход
  Питание сенсора	DC 26 V, от сенсора
  Вход	DC 0 до 10 V, от сенсора
  Выход
  Выходной сигнал	4 до 20 мА изолированный, 2 перекидных контакта - с или без блокировки – 5 А при AC 250 V омной нагрузки
  Макс. нагрузка	750 Ω
  Точность
  Частота	24 ГГц FMCW
  Рабочие условия
  Условия установки
  Монтаж	Внутри
  Altitude	макс. 2.000 м
  Внешние условия
  Внешняя температура для корпуса	-20 до +50 °C (-4 до +122 °F)
  Относительная влажность	80% для температур до 50°C
  Класс защиты	IP20
  Категория монтажа	II
  Степень загрязнения	2
  Конструктивные особенности
  Вес	550 g (18 oz)
  Размеры (Ш x В x Г)	55 мм x 75 мм x 110 мм (2.2" x 3" x 4.4")
  Материал корпуса	Polycarbonate
  Монтаж	Шина DIN (DIN 46277 или DIN EN50022), или полевой корпус, расстояние от сенсора 500 м (1500 ft)
  Кабель	3 24 AWG, экранированный. Монтаж на расстоянии 500 м (1500 ft) от сенсора
  Дисплей	ЖКД, 3-позиционный, 9 мм (0.35"), и графические символы для индикации рабочих состояний
  Питание	AC 100, 115, 200, 230 V ± 15% 50/60 Hz, Werkseinstellung, max. Leistungsaufnahme : 10 VA
  Напряжение питания	AC 100, 115, 200, 230 V ±15% 50/60 Гц, заводская установка
  Потребляемая мощность	Макс. 10 VA
  Допуски	CSANRTL/C, CE
