Aкустический датчик SITRANS AS 100

Заказные данные
(1)
Аксессуары
(6)

SITRANS AS 100 - акустический сенсор для контроля потока материала. Он регистрирует звуковые волны высокой частоты, создаваемые установками и материалом в движении. Сенсор немедленно реагирует на изменения в потоке материала, предупреждая тем самым дополнительные расходы на устранение засоров, отсутвие материала или отказ установки (например, из-за разрыва рукавного фильтра).

Область применения

Распространенными случаями использования являются гранулы, орошок и практически любые сыпучие вещества в трубах, асыпных желобах или на вибрационных, гравитационных и невматических конвейерных установках.

Вместе с контрольным блоком SITRANS CU 02 возможна истемная конфигурация на точки коммутации для индикации азличных рабочих состояний (например, сильный, слабый или тсутствие потока материала). Через выход 4-20 mA система ожет быть интегрирована в контрольный контур тока. Два вободно программируемых, независимых реле могут управлять тревогами или коммутационными приборами.

Дизайн

Практически не требующий технического обслуживания сенсор монтируется снаружи и не имеет подвижных частей. От пыли и влаги он защищен корпусом из нерж.стали 304 или 303. Двойной диапазон работы предлагает очень широкий спектр применения.

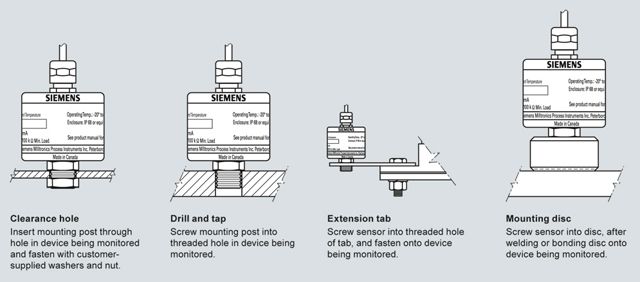

Монтаж SITRANS AS 100

Чертеж

Размеры SITRANS AS 100

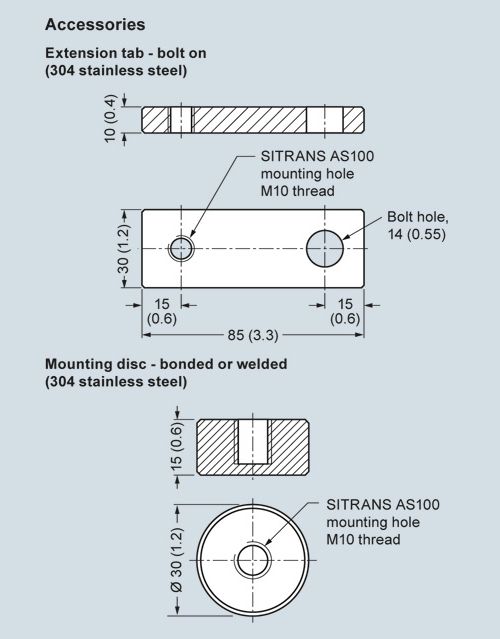

Принадлежности SITRANS AS 100

Особенности

Бесконтактный
Крепление ввинчиванием/привинчиванием или приклеиванием
Аналоговый выход
Высокая и низкая степень чувствительности

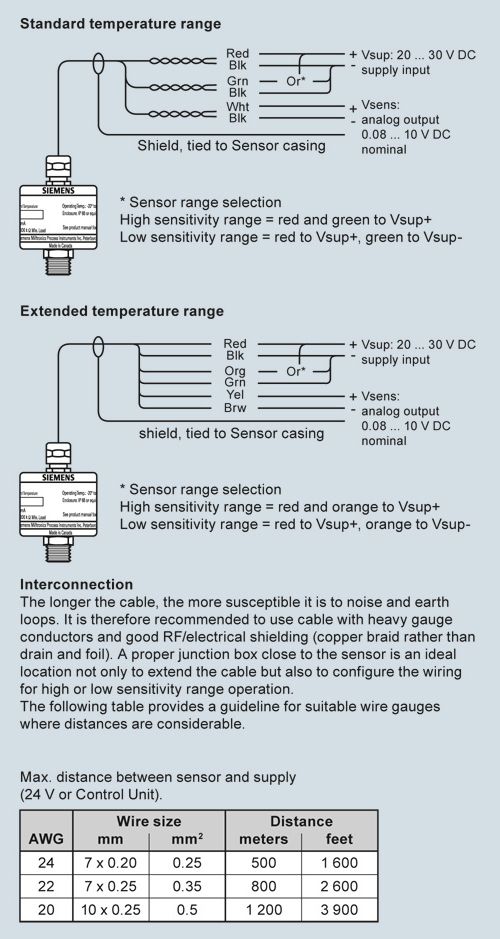

Схема подключения

Соединения SITRANS AS 100

Технические данные

Принцип работы
Operating principle	Акустическая регистрация высокочастотных звуковых волн, вызванных столкновением и трением материала или механических частей
Typical application	Определение разрыва рукавных фильтров в пылесборниках Регистрация материала в пневматических транспортерах
Конструкция
Стандартная	Стандартный диапазон рабочих температур
Расширенная	Расширенный диапазон рабочих температур
Эксплуатация
Относительная чувствительность	0.5% / ºC значения индикации, среднее значение на рабочий диапазон
Выход	Аналоговый, 0,08 до DC 10 V номинально, мин. нагрузка 100 KΩ
Условия использования
Рабочая температура для корпуса
Стандарт	-20 до +80 °C (-4 до +176 °F)
Расширенный	-40 до +125°C (-40 до +257 °F)
Конструктивные особенности
Вес	0.4 кг (1 lb)
Корпус	Housing: AISI 304 (1.406) нерж. сталь (нерж. сталь 303 версии Class II)
Класс защиты	IP68 (водонепроницаемый)
Кабель
Стандарт	4 м (13 ft) кабель, обшивка PVC, 3 скрученные пары, 24 AWG, экранированный
Расширенный	4 м (13 ft) кабель, обшивка из термопластичного эластомера, 6-ти проводный, 24 AWG (0.25 мм2), экранированный
Питание	20 до 30 V DC, 18 мА (typical)
Допуски	CE, как опция FM/CSA Class II, Div. 1, Group E, F и G
