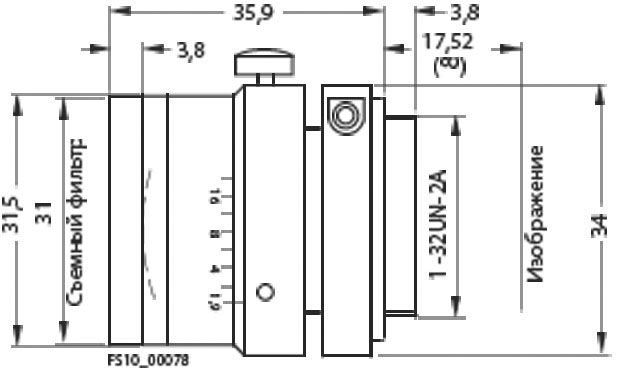

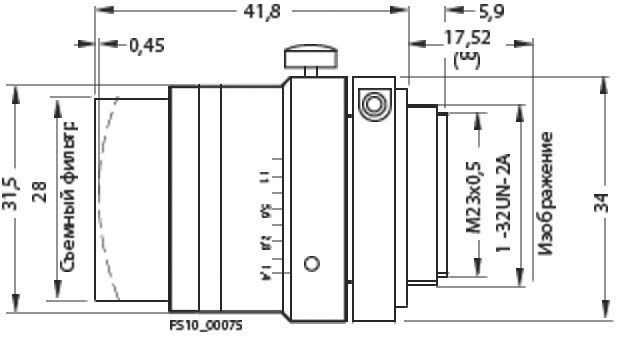

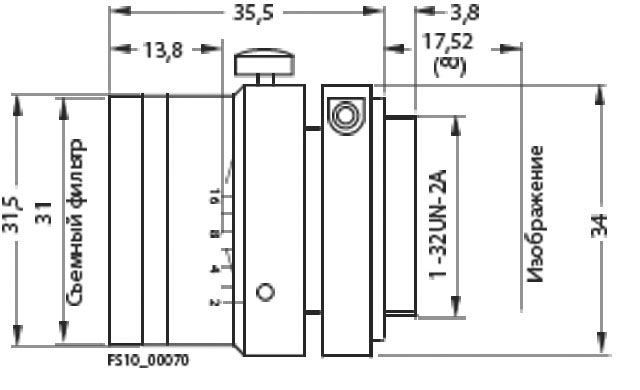

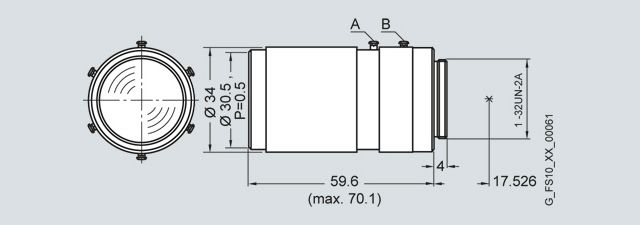

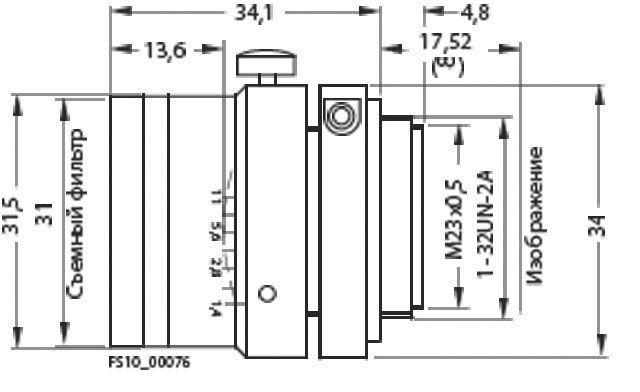

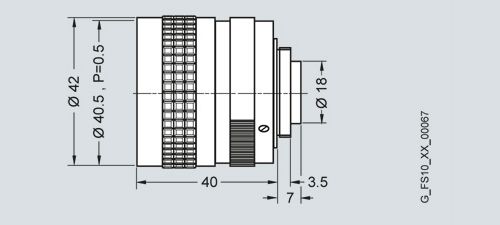

Объективы для систем технического зрения SIMATIC Machine Vision.
Для визуального контроля рабочих областей различных размеров с различных расстояний.
Установка на монтажные приспособления C или CS.

Область применения

Четкость получаемого изображения во многом определяется правильным выбором объектива видеокамеры. При выборе объектива кроме фокусного расстояния и освещенности необходимо принимать во внимание требуемую площадь обзора, размеры контролируемых объектов, а также расстояние до камеры. Объективы ввинчиваются в монтажные приспособления типов C или CS.

Упрощенный выбор объективов может производиться по следующим таблицам.

Объективы для VS 710

Рабочее расстояние в мм до контролируемого поля размером (мм)				Тип объектива	Заказной номер
75x50	100x75	150x100	200x135
--	--	180	250	Cinegon 1,4/8мм	6GF9001-1AE
125	200	275	385	Cinegon 1,4/12мм	6GF9001-1AJ
185	280	395	540	Xenoplan 1,4/17мм	6GF9001-1AK
245	370	510	700	Xenoplan 1,4/23мм	6GF9001-1AL
--	600	900	1200	Xenoplan 1,4/35мм	6GF9001-1AF
640	850	--	--	Componon 2,8/50мм	6GF9001-1AN
--	--	180	240	Mini- 1,3/8мм	6GF9001-1BE
--	270	375	510	Mini-1,6/16мм	6GF9001-1BF
290	435	595	880	Mini- 1,6/25мм	6GF9001-1BG
645	1000	1300	2000	Kompakt- 2,8/50мм	6GF9001-1AH

Рабочее расстояние в мм до контролируемого поля размером (мм)			Тип объектива	Заказной номер
300x200	400x260	600x400
380	--	--	Cinegon 1,4/8мм	6GF9001-1AE
570	770	1200	Cinegon 1,4/12мм	6GF9001-1AJ
800	1100	1600	Xenoplan 1,4/17мм	6GF9001-1AK
1100	1400	2200	Xenoplan 1,4/23мм	6GF9001-1AL
1800	2400	3600	Xenoplan 1,4/35мм	6GF9001-1AF
--	--	--	Componon 2,8/50мм	6GF9001-1AN
360	--	--	Mini- 1,3/8мм	6GF9001-1BE
750	1100	1500	Mini-1,6/16мм	6GF9001-1BF
1200	1800	2400	Mini- 1,6/25мм	6GF9001-1BG
2600	4000	5200	Kompakt- 2,8/50мм	6GF9001-1AH

Объективы для VIDEOMAT®

Рабочее расстояние в мм до контролируемого поля размером (мм)				Тип объектива	Заказной номер
75x50	100x75	150x100	200x135
2/3" CCD-камера 6GF9002-1AA и 6GF9002-1AK
--	--	135	190	Cinegon 1,4/8мм	6GF9001-1AE
--	145	200	285	Cinegon 1,4/12мм	6GF9001-1AJ
--	200	290	405	Xenoplan 1,4/17мм	6GF9001-1AK
180	270	390	530	Xenoplan 1,4/23мм	6GF9001-1AL
--	--	635	850	Xenoplan 1,4/35мм	6GF9001-1AF
500	630	--	--	Componon 2,8/50мм	6GF9001-1AN
--	--	--	175	Mini- 1,3/8мм	6GF9001-1BE
--	--	280	385	Mini-1,6/ 16мм	6GF9001-1BF
225	330	450	610	Mini- 1,6/25мм	6GF9001-1BG
495	690	1000	1400	Kompakt- 2,8/50мм	6GF9001-1AH
Полноформатная CCD-камера 6GF9002-1AL
--	--	180	250	Cinegon 1,4/8мм	6GF9001-1AE
125	200	275	385	Cinegon 1,4/12мм	6GF9001-1AJ
185	280	395	540	Xenoplan 1,4/17мм	6GF9001-1AK
245	370	510	700	Xenoplan 1,4/23мм	6GF9001-1AL
--	600	900	1200	Xenoplan 1,4/35мм	6GF9001-1AF
640	850	--	--	Componon 2,8/50мм	6GF9001-1AN
--	--	180	240	Mini- 1,3/8мм	6GF9001-1BE
--	270	375	510	Mini-1,6/ 16мм	6GF9001-1BF
290	435	595	880	Mini- 1,6/25мм	6GF9001-1BG
645	1000	1300	2000	Kompakt- 2,8/50мм	6GF9001-1AH
3-чиповая RGB-камера 6GF9002-1BB
260	390	545	730	Xenoplan 1,4/17мм	6GF9001-1AK
340	500	700	1000	Xenoplan 1,4/23мм	6GF9001-1AL
--	800	1200	--	Xenoplan 1,4/35мм	6GF9001-1AF
850	--	--	--	Componon 2,8/50мм	6GF9001-1AN

Рабочее расстояние в мм до контролируемого поля размером (мм)			Тип объектива	Заказной номер
300x200	400x260	600x400
2/3" CCD-камера 6GF9002-1AA и 6GF9002-1AK
285	--	--	Cinegon 1,4/8мм	6GF9001-1AE
430	600	900	Cinegon 1,4/12мм	6GF9001-1AJ
605	820	1250	Xenoplan 1,4/17мм	6GF9001-1AK
800	1100	1600	Xenoplan 1,4/23мм	6GF9001-1AL
1300	1900	2600	Xenoplan 1,4/35мм	6GF9001-1AF
--	--	--	Componon 2,8/50мм	6GF9001-1AN
265	--	--	Mini- 1,3/8мм	6GF9001-1BE
580	770	1160	Mini-1,6/16мм	6GF9001-1BF
900	1300	1900	Mini- 1,6/25мм	6GF9001-1BG
2000	3000	4000	Kompakt- 2,8/50мм	6GF9001-1AH
Полноформатная CCD-камера 6GF9002-1AL
380	--	--	Cinegon 1,4/8мм	6GF9001-1AE
570	770	1200	Cinegon 1,4/12мм	6GF9001-1AJ
800	1100	1600	Xenoplan 1,4/17мм	6GF9001-1AK
1100	1400	2200	Xenoplan 1,4/23мм	6GF9001-1AL
1800	2400	3600	Xenoplan 1,4/35мм	6GF9001-1AF
--	--	--	Componon 2,8/50мм	6GF9001-1AN
360	--	--	Mini- 1,3/8мм	6GF9001-1BE
750	1100	1500	Mini-1,6/16мм	6GF9001-1BF
1200	1800	2400	Mini- 1,6/25мм	6GF9001-1BG
2600	4000	5200	Kompakt- 2,8/50мм	6GF9001-1AH
3-чиповая RGB-камера 6GF9002-1BB
910	--	--	Xenoplan 1,4/17мм	6GF9001-1AK
--	--	--	Xenoplan 1,4/23мм	6GF9001-1AL
--	--	--	Xenoplan 1,4/35мм	6GF9001-1AF
--	--	--	Componon 2,8/50мм	6GF9001-1AN

Функции

Виды изображений

Оптическая длина пути линзы определяется ее конструкцией.

Для сферических линз телесный угол зависит от фокусного расстояния, регулировки фокуса и относительного отверстия; все лучи проходят через фокус линзы (центральная проекция). Объекты, находящиеся дальше от линзы, изображаются мельче; объекты, находящиеся ближе к линзе, изображаются более крупно:

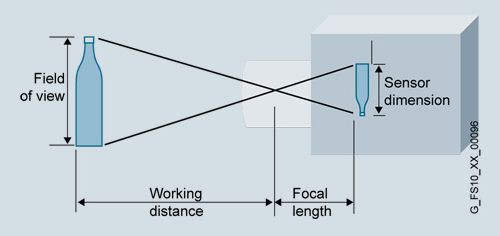

Требуемый размер поля изображения (высота и ширина изображения), размер микросхемы датчика и фокусное расстояние линзы определяют рабочее расстояние:

d = (f x IS) / b

d = рабочее расстояние (расстояние от линзы до тестируемого объекта) в мм

f = фокусное расстояние линзы в мм

IS = размер изображения в плане тестируемого объекта в мм

b = эффективные размеры датчика в мм

В случае линз, используемых в системах обработки изображений, фокусное расстояние фиксировано, относительное отверстие и настройки фокуса могут быть зафиксированы. Фокусное расстояние, максимальное действующее отверстие объектива и диапазон фокусирования обычно указываются на линзах.

Фокусное расстояние

Фокусное расстояние дает информацию об угле поля изображения или увеличении линзы.

Фокусное расстояние линзы определяется размером требуемого поля изображения и размером микросхемы камеры, когда должно выдерживаться определенное расстояние. Наиболее распространенными размерами микросхем в современных камерах являются ½", 1/3" и ¼". Если расстояние до объекта меньше настраиваемого диапазона фокусировки линзы, т.е. вблизи линзы, то фокус может быть настроен с помощью промежуточных колец.

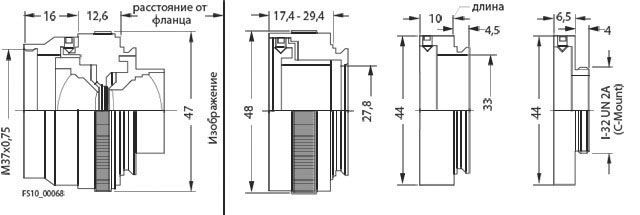

Если опорные размеры в данной камере спроектированы для линз CS-Mount, как для VS 100 и VS 720, то для настройки линзы C-Mount может быть использовано 5-миллиметровое промежуточное кольцо.

Относительное отверстие

Служит для уменьшения интенсивности света путем прерывания оптического пути

Фокусировка

Установка фокуса линзы на определенное расстояние

Глубина резкости

Это область перед объектом и позади него, которая отображается с достаточной резкостью. Чем больше относительное отверстие (чем меньше его номер), тем меньше глубина резкости.

Линзы с большим фокусным расстоянием имеют меньшую глубину резкости, этот эффект стоит учитывать для изображений при близких расстояниях.

Типы линз

Линзы с меньшим фокусным расстоянием называются широкоугольными линзами, они также могут использоваться на коротких рабочих расстояниях, но сильно искажают изображение. На подходящем расстоянии они имеют большое поле изображения.

Линзы с большим фокусным расстоянием называются телеобъективами; они имеют большое увеличение, но не могут быть сфокусированы на малом расстоянии, так что используются макросъемочные линзы, которые могут быть сфокусированы с помощью больших телескопических насадок или промежуточных колец. На подходящем расстоянии они имеют малое поле изображения.

В случае телеобъективов оптический путь в конце объекта почти параллелен (параллельная проекция). Это значит, что объекты на разных расстояниях отображаются одним размером. Однако, отображаться только такие объекты, которые меньше диаметра линзы. У таких линз нет возможности настраивать диапазон фокусирования.

Оптические характеристики могут быть ограничены с помощью оптических светофильтров для противодействия искажению изображения. Цветные фильтры ограничивают спектральный диапазон, серые фильтры ограничивают интенсивность света, а поляризационные фильтры ограничивают плоскость передачи. Фильтры этого типа могут быть прикреплены или с помощью внутренней резьбы, или с помощью фланца на передней стороне линзы. Держатель стекла для светофильтра спроектирован так, чтобы он подходил к линзе.
