Fuzzy Control++

Заказные данные
(1)
Аксессуары
(1)

Разработка Fuzzy-систем для SIMATIC S7 и SIMATIC WinCC.

Применение на всех уровнях автоматизации. От отдельного регулятора до оптимизации всей системы.

Комбинированное использование с ПИД регуляторами, получение оптимальных результатов регулирования.

Область применения

Пакет FuzzyControl++ позволяет программировать системы нечеткой логики, построенные на базе SIMATIC S7/C7/WinAC и SCADA системы SIMATIC WinCC. Нечеткая (fuzzy) логика используется всякий раз, когда математическое описание процесса очень трудоемко или невозможно, когда ход выполнения операций и течения процесса непредсказуем, когда один или множество параметров изменяются по законам нелинейных функций, когда разработка системы выполняется на основе личного опыта проектировщика.

FuzzyControl++ используется для:

Решения оптимизационных задач на основе экспериментальных данных.

Координации управляющих шагов и последовательностей.

Построения систем автоматического регулирования с одним или множеством нелинейных параметров.

Построения систем идентификации и диагностики.

Реализации логических задач и алгоритмов.

Пакет FuzzyControl++ может быть использован на всех уровнях автоматизации: от автономного контроллера до системы управления предприятием.

FuzzyControl++ может работать с ПИД-регуляторами, что позволяет осуществлять оптимальное регулирование на основе использования преимуществ обеих систем.

Дизайн

Пакет FuzzyControl++ включает в свой состав инструментальные средства конфигурирования и готовые к применению функциональные блоки, включаемые в программу пользователя.

Функциональные блоки могут быть использованы в программах систем автоматизации SIMATIC S7-300/-400/C7/WinAC, а также в SCADA системе SIMATIC WinCC.

Инструментальные средства конфигурирования (на компьютере или программаторе) имеют удобный интерфейс Windows и связываются с системами SIMATIC S7/C7 по MPI интерфейсу с использованием пакета Softnet S7 для PROFIBUS.

Функции

Инструментальные средства конфигурирования

Настройка параметров. Настройка параметров Fuzzy системы выполняется выбором соответствующих позиций меню на основе правил "ЕСЛИ-ТО" и определением ряда числовых величин для сопоставления с текущими значениями входных и выходных сигналов. Правила отображаются в табличной или матричной форме. Функции тестирования и отладки Fuzzy систем могут использоваться как при наличии подключенной системы автоматизации, так и без нее.

Нулевое правило и состояние системы. Значения выходных сигналов Fuzzy системы всегда определены, даже когда не активизировано ни одно из правил.

Отладка без связи с системой автоматизации. FuzzyControl++ включает в свой состав генератор кривых, позволяющий имитировать изменение входных сигналов системы нечеткой логики и используемый для отладки системы.

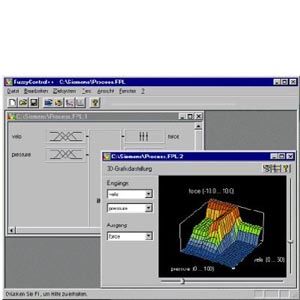

Трехмерное отображение характеристик системы нечеткой логики. Изменение выходного сигнала в функции от значений двух входных сигналов может быть отображено в виде трехмерной поверхности.

Вывод кривых на плоттер и архивация данных на жестком диске. На графопостроитель могут выводиться графики изменения четырех выбираемых входных или выходных сигналов. Такие характеристики удобны для анализа качества процесса управления и поиска неисправностей. Полученные данные могут сохраняться в архиве. В дальнейшем эти данные могут быть обработаны (например, средствами Excel) и отредактированы.

Контроль активного состояния правил. Эта функция позволяет использовать графопостроитель для вывода информации об активном состоянии и степени активизации различных правил. В сочетании с информацией об изменении входных и выходных сигналов эта функция позволяет выполнять анализ поведения системы нечеткой логики.

Neurofuzzy системы. Через интерфейс FuzzyControl++ инструментальные средства конфигурирования позволяют осуществлять связь между Fuzzy системами и нейронными сетями. Благодаря этому Fuzzy системы могут быть оптимизированы на основе текущих значений параметров. Кроме того, в неструктурированной обработке могут выделяться причинные связи, оформляемые в виде правил.

Удобная онлайновая помощь.

Стандартные функциональные блоки

Функциональные блоки содержат все алгоритмы и процедуры, необходимые для работы систем нечеткой логики: проверки уровней входных сигналов, выбора и проверки выполнения правил нечеткой логики, формирования значений выходных сигналов.

Для каждого диапазона, определяемого на этапе настройки параметров Fuzzy системы, может выполняться соответствующее масштабирование входных и выходных параметров.

Пакет включает в свой состав два функциональных блока для систем автоматизации SIMATIC S7/C7/WinAC, а также SmartObject для SIMATIC WinCC. Стандартные функциональные блоки для систем автоматизации аналогичны по своему назначению, но позволяют работать с блоками данных различных объемов и выполнять проверку различного количества правил.

Стандартные функциональные блоки
FB/FC	Назначение
FUZZY_4K(FB30)	FB 30 способен работать с блоком данных объем до 4 Кбайт и осуществлять проверку до 200 правил. Блок может быть использован в программах систем автоматизации SIMATIC S7-300/-400/C7/WinAC.
FUZZY_20K(FB31)	FB 31 способен работать с блоком данных объем до 20 Кбайт и осуществлять проверку до 2000 правил. Блок может быть использован в программах систем автоматизации SIMATIC S7-400 и SIMATIC WinAC со слот-контроллерами.
FUZZY_WinCC	Этот блок встраивается в WinCC как SmartObject. Он может редактироваться графическим редактором подобно стандартным объектам WinCC.

Технические данные

Инструментальные средства настройки параметров
Микропроцессор	80486 или более мощный
Объем оперативной памяти программатора/ компьютера, не менее	16 Мбайт
Объем памяти для размещения на жестком диске программатора/ компьютера	5 Мбайт
Операционная система	Windows 95 или Windows NT 4.0

Стандартные функциональные блоки
	FUZZY_4K (FB 30)	FUZZY_20K (FB 31)	FUZZY_WinCC
Целевые системы	SIMATIC S7-300 от CPU 314, SIMATIC S7-400	SIMATIC S7-400	SIMATIC WinCC
Связь между PC/PG и S7	MPI интерфейс, Softnet S7 для PROFIBUS	MPI интерфейс, Softnet S7 для PROFIBUS	Не нужен
Время выполнения	Зависит от количества правил, входов и выходов: 13 … 180 мс (S7-300) 1.8 … 22 мс (S7-400)	Зависит от количества правил, входов и выходов: 1.8 … 150 мс (S7-400)	Не измеряется
Длина:
FB	1524 байт	1524 байт	Не измеряется
DB	4228 байт	20612 байт
Количество входов	8, до 7 функций на вход	8, до 7 функций на вход	8, до 7 функций на вход
Количество выходов	4, до 9 функций на выход	4, до 9 функций на выход	4, до 9 функций на выход
Максимальное количество правил	200	2000	2000
