- Пакет конфигурирования диагностических операций для SIMATIC S7.
- Повышение коэффициента готовности оборудования, поддержка поиска, анализа и устранения отказов.
- Программирование SIMATIC S7-300 и SIMATIC S7-400
Область применения
SIMATIC S7-PDIAG позволяет повысить коэффициент готовности оборудования и обеспечивает возможность быстрого поиска, анализа и устранения неисправностей.
Пакет S7-PDIAG позволяет создавать однородные процедуры диагностирования контроллеров SIMATIC S7-300/ S7-400/ C7, которые включаются в программы пользователя, создаваемые на языках LAD, SFC или STL. Пакет позволяет создавать диагностические процедуры, позволяющие обнаруживать не только внутренние отказы контроллера, но и отказы в его внешних цепях.
В сочетании с пакетом конфигурирования панелей оператора SIMATIC ProTool и дополнительного пакета диагностики ProAgent для SIMATIC HMI, S7-PDIAG позволяет создавать мощные диагностические системы, в которых:
- Возникновение ошибок сопровождается выводом определяемых пользователем текстовых сообщений и значений сигналов, вызвавших появление ошибки.
- Легко обнаруживаются различные неисправности.
Дизайн
Совместно с пакетами S7-GRAPH и ProAgent пакет S7-PDIAG является ключевым компонентом систем технической диагностики SIMATIC.
Аппаратной основой для построения таких систем служат программируемые контроллеры S7-300/S7-400, а также графические панели оператора SIMATIC.
Функции
S7-PDIAG

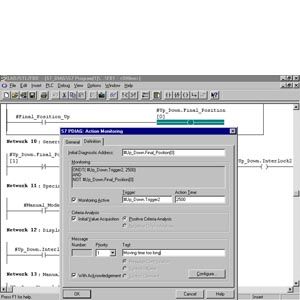

- Определение алгоритма выявления ошибок: S7-PDIAG обеспечивает возможность непрерывного контроля сигналов системы (включая считывание значений сигналов и проверку необходимых условий), а также вывода связанных с ними текстов сообщений. Для этой цели может быть использован редактор LAD/FBD/STL.
- Конфигурирования вызова FB (при необходимости) при выявлении ошибки.
- Интерактивное изменение времени мониторинга.
- Поддержка поиска неисправности: дополнительно к отображению информации об обнаруженных ошибках S7-PDIAG и ProAgent позволяют производить изменение режимов работы системы непосредственно с панели оператора.
ProAgent
ProAgent является дополнительным пакетом для всех устройств SIMATIC HMI, который использует стандартный интерфейс оператора (одинаковый с интерфейсами S7-PDIAG и S7-GRAPH):
- Отображение ошибок: с временными отметками и соответствующим отчетом.
- Обнаружение ошибок: анализ условий и отображение значений сигналов, вызвавших появление ошибки.
- Облегчение поиска неисправности: базируется на просмотре информации и изменении режимов работы оборудования.
Технические данные
Технические данные приведены в разделе "Инструментальные средства проектирования".
