STEP 7 - Micro/WIN

Заказные данные
(3)
Аксессуары
(3)

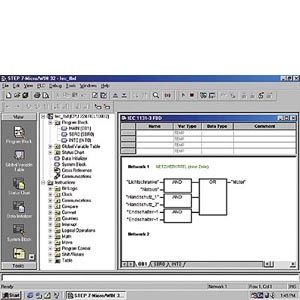

Удобное и простое для изучения программное обеспечение, работающее под управлением операционных систем Windows 2000/ XP и используемое для программирования и обслуживания контроллеров SIMATIC S7-200.

Широкий спектр специализированных мастеров, сокращение сроков проектирования и времени запуска систем управления.

Поддержка широкого спектра функций.
Широкое использование стандартов операционной системы Windows.

Представление программы в виде LAD, FBD и STL; свободное переключение между редакторами перечисленных языков.
Генерирование, навигация и импорт специализированных библиотек пользователя (включая стандартные команды и подпрограммы пользователей).
Наличие компакт-диска с электронной документацией, программными инструментальными средствами и примерами программ.

Область применения

STEP 7-Micro/WIN - это удобное и простое для изучения программное обеспечение, предназначенное для разработки программ и обслуживания программируемых контроллеров SIMATIC S7-200. Это программное обеспечение может использоваться для решения широкого круга задач автоматического управления. Быстрая и удобная разработка программ, сокращение времени проектирования.

Дизайн

Пакет STEP 7-Micro/WIN32 V4.0 позволяет программировать все центральные процессоры семейства S7-200.

Для подключения центрального процессора к компьютеру/ программатору может использоваться PC/PPI-кабель, USB/PPI-кабель, коммуникационные процессоры CP 5512 (32-разрядная CardBus - поддерживается STEP 7-Micro/WIN от V3.2 SP4 и выше)/ CP 5611 или CP 5611 A2 (PCI карта), а также встроенные интерфейсы программаторов SIMATIC.

При работе под управлением операционных систем Windows 2000/XP и использовании PC/PPI- или USB/PPI кабеля обеспечивается поддержка мультимастерного режима работы в сети PPI (программирование через сеть, объединяющую несколько центральных процессоров S7-200, текстовых дисплеев или панелей операторов, программаторов/ компьютеров).

Модули расширения S7-200 подключаются к системе с помощью плоских соединительных кабелей. Комплексная установка параметров при этом не нужна, что упрощает процессы расширения и обслуживания готовых систем.

Функции

STEP 7-Micro/WIN от V4 и выше характеризуется следующими показателями:

Простая структура программы:
линейная структура программы с включением обычных подпрограмм и подпрограмм обслуживания прерываний. Дополнительно может быть создан блок данных. Возможно программирование с использованием символьной адресации.

Представление программ в виде LAD, CSF и IL структур с возможностью переключения с одного вида на другой.

Работа в LAD и CSF с использованием символики IEC 1131-1 или SIMATIC.

Использование символьной адресации.
Присвоение символьных имен абсолютным адресам через таблицу символов. Вывод программы на печать с символьной или абсолютной адресацией

Набор мастеров для выполнения функций конфигурирования:
- Текстовых дисплеев TD200/ TD 200C/ TD 100C.
- ПИД-регуляторов.
- Коммуникационных соединений для обмена данными между центральными процессорами.
- Скоростных счетчиков.
- Модуля позиционирования EM 253.
- Модема EM 241.
- Коммуникационного процессора CP 243-1 для Industrial Ethernet.
- Коммуникационного процессора CP 243-1 IT для Industrial Ethernet и выполнения IT функций связи.
- Коммуникационного процессора CP 243-2 для AS-Interface.

Набор мастеров для определения параметров настройки центрального процессора. Например,
- конфигурации модулей ввода-вывода,
- задержек распространения входных сигналов,
- установки часов реального времени,
- установки паролей различных уровней,
- конфигурации реманентной области памяти,
- установки коммуникационных параметров.

Исчерпывающий набор функций интерактивной помощи и подсказок.
Большое количество примеров программ на заказываемом отдельно компакт-диске.

Набор команд и функций включает в свой состав:

Логические операции с битами.

Операции с байтами: инкремент, сдвиг, вращение, инверсия, AND, OR, XOR.

Операции обработки импульсных сигналов.

Вызов подпрограмм/ передачу параметров в подпрограммы.

Операции с таймерами и счетчиками.

Функции скоростного счета.

16- и 32-разрядные операции целочисленной математики.

Операции математики с плавающей запятой.

Функции сравнения.

ПИД-регулирование.

Операции преобразования типов данных.

Операции обработки табличных данных.

Команды организации циклов.

Команды управления свободно программируемым интерфейсом.

Набор функций редактирования и сервисных функций

Использование “горячих” клавиш для вызова необходимых функций.

Копирование, удаление, вставка инструкций и блоков.

Функции отмены последней операции.
Формирование папок с набором наиболее часто используемых команд.

Функции поиска по заданному тексту или инструкции.

Предварительный выбор:
- Метода представления программы (IL, LAD, CSF),
- Мнемоники (SIMATIC, международная),
- Языка (немецкий, английский, французский, испанский, итальянский),
- Возврата к последнему экрану после рестарта.
- Настроек пользователя (шрифтов, цветовой гаммы и т.д.).

Интерактивные функции центрального процессора:
запуск и остановка CPU, чтение программы из памяти контроллера в программатор/компьютер, запись программы из программатора/компьютера в программируемый контроллер.

Сравнение программы, загруженной в STEP 7-Micro/WIN, с программой, загруженной в память центрального процессора программируемого контроллера.

Поддержка дистанционного программирования S7-200 через модем.

Тестирование и отладка:
выполнение отдельных циклов, принудительная установка, определение состояний

Отображение сетевых соединений.

Свободное редактирование таблицы значений переменных.

Отображение значений сигналов и таблицы состояний в нескольких одновременно открытых окнах.

Перекрестные ссылки.

Импорт и экспорт файлов из/в STEP 7-Micro/DOS или STEP 7 Micro/WIN.

Настройка принтера и печать на любом принтере Windows

Использование локальных переменных.

Передача параметров в подпрограммы и получение ответа из них:
использование подпрограмм по аналогии с FB других контроллеров SIMATIC.

Поддержка протоколов обмена данными с S7-200 через CP 5511, CP 5512 и CP 5611.

Обмен данными через PG/PC интерфейс.

Интерактивный и автономный вызов программы из SIMATIC Manager STEP 7.

Управление проектом и просмотр инструкций в стиле Windows Explorer.

Использование механизма Drag & Drop для извлечения инструкций и размещения их на рабочем листе

Сохранение всех данных проекта в одном файле

Множественный запуск STEP 7 Micro/WIN.
для упрощения операций копирования частей одного проекта в другой.
Встроенный набор мастеров для программирования задач позиционирования на базе модуля ЕМ 253, модемной связи на базе модуля ЕМ 241 или внешнего модема, регистрации данных и т.д.: каждый мастер поддерживает функции настройки параметров, генерирует необходимые программные коды и блоки данных:
- мастер позиционирования позволяет выполнять пошаговую настройку параметров с использованием графического интерфейса, выполнять коррекцию настроек в процессе тестирования и запуска системы;
- мастер модемной связи обеспечивает возможность программирования процессов обмена данными (PID, HSC, NETR/W, TD 200) через модем;
- мастер Ethernet соединений позволяет программировать обмен данными через коммуникационный процессор СР 243-1 с установкой до 8 коммуникационных соединений и поддержкой режимов клиента и сервера;
- мастер IT подключений поддерживает возможность конфигурирования коммуникационного процессора CP 243-1 IT для решения широкого круга задач организации обмена данными через Ethernet и Internet (установка соединений через Ethernet, настройка электронной почты, обмен данными на основе протокола FTP, определение идентификаторов пользователей и т.д.);
- мастер управления рецептами, позволяющий определять структуры рецептов, а также соответствующих записей данных;
- мастер регистрации данных, позволяющий определять структуру записей данных.
Концепция библиотек пользователя:
функции пользователя могут быть сохранены в библиотеке для последующего многократного использования.
Защита ноу-хау:
библиотеки и подпрограммы пользователя могут быть защищены паролем для предотвращения их несанкционированного использования.
Функции управления печатью:
функции печати документов могут быть адаптированы к требованиям пользователя. Для этого могут быть использованы стандартные функции управления печатью Windows, а также целый ряд специальных опциональных настроек.
Функции редактирования:
использование нового дерева проекта и навигации в его пределах.
Функции отладки и контроля состояний:
визуальное отображение ошибок в работе программы с использованием интерактивных временных диаграмм изменения сигналов (переменных).
Расширенный набор коммуникационных функций:

Модемная связь:
Поддержка стандарта Windows TAPI, встроенных или PCMCIA модемов, стандартное переключение между имульсными и мультичастотными процедурами.
Обмен данными между центральными процессорами:
Программное обеспечение выполняет немедленное обнаружение всех сетевых центральных процессоров и автоматически определяет скорость передачи данных в сети. Щелчком мыши на изображении соответствующего центрального процессора можно получить перчень всех его свойств.

Блок данных:
блок данных теперь можно разбивать на несколько станиц.

Технические данные

Стандартные инструментальные средства	STEP 7 Micro/WIN
Тип лицензии	Лицензия для одного пользователя
Класс программного обеспечения	A
Текущая версия	V 4.0
Целевая система	SIMATIC S7-200
Операционные системы	Windows 2000 Windows XP
Оперативная память компьютера, программатора, не менее	32 Мбайт
Необходимое пространство на жестком диске	50 Мбайт
Размер программы пользователя в центральном процессоре	Коэффициент 1.0 по сравнению с программами STEP 5 на языках STL и LAD

Дальнейшая информация

Брошюры

Информационные материалы для загрузки можно найти в Internet по адресу:

http://www.automation.siemens.com/infocenter
