SIRIUS 3RM1 Motor Starters

Заказные данные
(72)
Аксессуары
(23)

Компактные пускатели электродвигателей SIRIUS 3RM1 предназначены для пуска и защиты электродвигателей до 3 кВт (при 400 В АС) или активной нагрузки до 10 A (до 500 В АС) при нормальных условиях эксплуатации. В состав пускателя 3RM1 в корпусе шириной всего 22.5 мм входят силовые полупроводники и релейные контакты (гибридная технология), а так же электронное реле защиты от перегрузки.

Характеристика	Величина
Диапазон номинальных токов (широкий диапазон уставок тока электродвигателя обеспечивает встроенное в пускатель электронное реле перегрузки)	0.1 ... 0.5 A 0.4 ... 2.0 A 1.6 ... 7.0 A (10 A для активной нагрузки)
Номинальное рабочее напряжение	48 ... 500 В
Номинальная частота	50/60 Гц
Номинальное питающее напряжение цепи управления	24 В DC, 110 В DC или 110 ... 230 В AC
Класс срабатывания	CLASS 10A

Предлагаются пускатели для прямого или реверсивного пуска, а так же исполнения для систем надёжного отключения.

Доступны 4 варианта пускателей 3RM1:

	3RM10	3RM11	3RM12	3RM13
Пускатели прямого пуска	✓	✓	--	--
Реверсивные пускатели	--	--	✓	✓
Защита от перегрузки с широким диапазоном уставок ном. раб. тока	✓	✓	✓	✓
Сертификация защиты от перегрузки по ATEX	--	✓	--	✓
Надёжное (гарантированное) отключение по SIL 3/PL e	--	✓	--	✓

✓ Функция доступна

-- Функция отсутствует

Гибридная технология

Пускатели 3RM1совмещают в себе преимущества технологий силовых полупроводников и релейных контактов (гибридная технология).

Гибридную технологию можно описать следующими характеристиками:

Пусковой ток проходит чере силовые полупроводники.
Преимущество: защита релейных контактов от износа, долгий срок службы пускателя
Непрерываемый рабочий ток проходит через релейные контакты.
Преимущество: меньшие тепловые потери релейных контактов по сравнению с полупроводниками.
Отключение электродвигателя производится посредством полупроводников.
Преимущество: релейные контакты подвергаются незначительному воздействию дуги, и, таким образом, обеспечивается более долгий срок службы пускателя.

Функционал/ габариты

Пускатели 3RM1прямого, реверсивного пуска с функцией защиты электродвигателя от перегрузки, функцией надёжного отключения имеют один типоразмер. Они могут быть использованы вместо стандартных пусковых сборок соответствующего номинала, состоящих из контактора и реле перегрузки.

Применение пускателей 3RM1 позволяет сэкономить от 20 до 80% пространства в шкафу управления по сравнению со стандартными пусковыми сборками.

Проводные соединения

Комбинирование нескольких функций в одном устройстве позволило снизить количество проводных соединений по сравнению со стандартными сборками. Сэкономить получилось на следующем:

питающие кабели и кабели, соединяющие устройства фидера
проводные соединения между аппаратами реверсивной сборки
монтаж блокировки между аппаратами реверсивной сборки
проводники цепей управления реверсивных сборок

Применение пускателей 3RM1 позволяет сэкономит время непосредственно на монтаж проводников, минимизирует ошибки, возможные при подключении отдельных аппаратов стандартной сбокри, а так же необходимость тестирования сборок после сборки шкафа управления.

Конфигурирование и затраты на содержание склада

Широкий диапазон уставок встроенного в пускатель реле перегрузки (1:5) позволяет держать на складе меньшее количество аппаратов и упрощает выбор устройства, например, когда не известен точный номинальный рабочий ток электродвигателя. Чтобы перекрыть токи от 0.1 до 7 A, требуется всего 3 пускателя 3RM1, вместо 17-ти сборок с тепловой защитой.

Методы присоединения

3RM1 предлагаются с винтовыми или с пружинными клеммами.

Втычные пружинные клеммы позволяют производить быстрое подключение пускателей при помощи шинок или стандартных проводников с кабельными наконечниками без использования инструментов. Пружинные присоединения - вибростойкие и не требуют обслуживания.

Многожильными проводниками с витыми жилами без наконечников могут подключаться пускатели с винтовыми клеммами (для монтажа требуется отвертка с наконечником 3.0 x 0.5 мм).

Для всех типов клемм отвертка требуется для освобождения проводников из клемм. Одна отвертка используется для пускателей с винтовыми или пружинными клеммами.

Надёжное отключение/ интеграция в системы безопасности

Пускатели могут применяться в системах, где предъявляются требования к надёжному отключению в соответствии с SIL 3/PL e (гарантированное отключение путем снятия управляющего напряжения без использования дополнительного реле безопасности).

Пускатели 3RM1 идеально комбинируются с реле безопасности 3SK1(см. "Safety Technology" --> "SIRIUS 3SK1 Safety Relays").

Они могут подключаться при помощи:

стандартных проводников
специальных соединительных модулей (шинок)

Используя подготовленные шинки для подключения группы пускателей, отпадает необходимость подготовки проводников, а монтаж становится более быстрым и наглядным.

Combination of four SIRIUS 3RM1 Safety motor starters with SIRIUS 3SK1 safety relay to allow safety-oriented collective shutdown of connected motors

Feedback to the control system

The electronic output in the 24 V DC control voltage version of the 3RM10 and 3RM12 motor starters allows the status of the connected motor to be reported to the higher-level control system. If the motor starter is controlled via inputs IN1 to 2, once the motor has been switched on and has started up correctly the output "OUT" is set.

Infeed system

The 3RM19 infeed system available as an accessory for the main circuit with three-phase busbars allows fast, virtually error-free wiring of motor starters on the mains connection side and may reduce the number of short-circuit protective devices.

Order No. scheme

Digit of the Order No.	1.-3. ❒❒❒	4. ❒	5. ❒	6. ❒	7. ❒	–	8. ❒	9. ❒	10. ❒	11. ❒	12. ❒
SIRIUS 3RM1 Motor Starter	3RM
Generation (1)		❒
Function (Direct-on-line starter = 0, direct-on-line starter safety = 1; reversing starter = 2; reversing starter safety = 3; accessories = 9)			❒
Setting range rated motor current (0.1 ... 0.5 A = 01, 0.4 ... 2.0 A = 02, 1.6 ... 7.0 A = 07)				❒	❒
Connection type (screw terminal = 1, push-in spring-loaded connection = 2)							❒
Reserved (A)								❒
Width (22.5 mm = A)									❒
Rated control supply voltage (24 V DC = 0; 110 V DC, 110 V ... 230 V AC = 1)										❒
Rated operational voltage (48 ... 500 V = 4)											❒
Example	3RM	1	0	0	1	-	1	A	A	0	4

Область применения

3RM1 motor starters are designed for applications in which small motors have to be connected in the most confined spaces.

Main areas of use

Conveyor systems
Logistics systems
Production machines
Machine tools
Small elevators

Standards and approvals

The motor starter complies with the following standards:

IEC/EN 60947-4-2
UL 508
ATEX (available soon)
IEC 61508-1: SIL3 (available soon)
ISO 13849: PLe (available soon)

Особенности

Advantages through energy efficiency

Overview of the energy management process

We offer you a unique portfolio for efficient energy management in the industry – a process that is used to optimize the energy requirements. We divide operational energy management into the three phases: identification, evaluation and implementation, and support you with suitable hardware and software solutions in each phase of the process.

The new SIRIUS industrial control technology products can also significantly contribute to the energy efficiency of a plant. (seehttp://www.siemens.de/sirius/energiesparen).

With 3RM1 motor starters, control cabinets warm up less because power losses have been reduced by operation:

Lower intrinsic power loss (than comparable motor feeders with thermal overload trip) by means of electronic current analysis
Lower control circuit power losses (compared with conventional switching devices) as a result of electronic control of switching points
Thanks to the above advantages, additional energy savings are possible because less cooling is required (and a more compact design is possible)

Product advantages

The SIRIUS 3RM1 motor starters offer a number of benefits:

Greater endurance and reduced heat losses thanks to hybrid technology
Less space required in the control cabinet (20 to 80%) as a result of greater functional density
Less wiring and testing required as a result of integrating several functions into a single device
Lower costs for stock keeping and configuration as a result of the wide setting range of the electronic overload release (up to 1:5)
Fast wiring without tools for rigid conductors or conductors equipped with end sleeves thanks to push-in spring-type connections
Safety-orientated shutdown in accordance with SIL3/Ple by shutting down the control supply voltage without additional devices in the main circuit
Motor status feedback to the higher-level control system in the case of 3RM10 and 3RM12 motor starters in the 24 V DC version
Virtually error-free wiring on the mains connection side and reduction in short-circuit protective devices by means of 3RM19 infeed system
ATEX certification: "Increased safety" type of protection EEx e according to ATEX Directive 94/9/EC (3RM1 motor starters in the safety version are suitable for overload protection of explosion-proof motors with "increased safety" type of protection EEx e)

Технические данные

Typ		3RM1
Mechanik und Umgebung
Abmessungen (B x H x T)

Breite	mm	22,5 …
Höhe	mm	100 …
Tiefe		136,5
Umgebungstemperatur
während Betrieb	°C	-25 … +60
während Lagerung	°C	-40 … +70
während Transport	°C	-40 … +70
Aufstellungshöhe bei Höhe über NN maximal	m	4 000
Schockfestigkeit		6g / 11 ms
Schwingfestigkeit		1 ... 6 Hz, 15 mm; 20 m/s², 500 Hz
Schutzart IP		IP20
Einbaulage		senkrecht, waagrecht ((Bild folgt))
Elektromagnetische Verträglichkeit (EMV)
Störaussendung
leitungsgebundene HF-Störaussendung gemäß CISPR11		Klasse A für Industriebereich
feldgebundene HF-Störaussendung gemäß CISPR11		Klasse A für Industriebereich
Störfestigkeit
elektrostatische Entladung gemäß IEC 61000-4-2		4 kV Kontaktentladung / 8 kV Luftentladung
leitungsgebundene Störeinkopplung als Hochfrequenzeinstrahlung gemäß IEC 61000-4-6		10 V
leitungsgebundene Störeinkopplung BURST gemäß IEC 61000-4-4		2 kV / 5 kHz an der Einspeisung 1 kV / 5 kHz Signalleitungen
leitungsgebundene Störeinkopplung - Leiter-Erde SURGE gemäß IEC 61000-4-5		2 kV
leitungsgebundene Störeinkopplung - Leiter-Leiter SURGE gemäß IEC 61000-4-5		1 kV

Bestell-Nr.		3RM1 .01	3RM1 .02	3RM1 .07
Hauptstromkreis
Betriebsspannung Bemessungswert maximal	V	500
Betriebsfrequenz
1 Bemessungswert	Hz	50 …
2 Bemessungswert	Hz	60
Isolationsspannung Bemessungswert	V	600
Stoßspannungsfestigkeit Bemessungswert	kV	6
Betriebsstrom bei 400 V bei AC Bemessungswert	A	0,5	2	7
Verlustwirkleistung typisch	W	1,5	2,1	2,5
Mindestlast in % von I_M	%	20
einstellbarer Ansprechwert Strom
des stromabhängigen Überlastauslösers	A	0,1 … 0,5	0,4 … 2	1,6 … 7

Bestell-Nr.		3RM1 ...-.AA0.	3RM1 ...-.AA1.
Steuerstromkreis
Art der Spannung der Steuerspeisespannung		DC	AC/DC
Steuerspeisespannung 1
bei DC	V	24	110
bei 50 Hz
bei AC	V	--	110 … 230
Frequenz der Steuerspeisespannung
1 Bemessungswert	Hz	-- …	50 …
2 Bemessungswert	Hz	--	60
Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert
bei DC		0,8 … 1,25	0,85 … 1,1
bei 50 Hz
bei AC		--	0,85 … 1,1
Steuerstrom	A	0,1	0,05
Eingangsspannung am Digitaleingang
bei DC	V	24 …	-- …
bei AC	V	--	110 … 230
Bemessungswert	V	--	110 … 230
Eingangsspannung am Digitaleingang bei Signal <1>
bei DC	V	19,2 … 30	--
bei AC	V	--	93 … 253
Eingangsstrom am Digitaleingang bei Signal <1> typisch	A	0,1	0,05


Bestell-Nr.		3RM1 ..-.1	3RM1 ..-.2
Anschlusstechnik
anschließbarer Leiterquerschnitt für Hauptkontakte
eindrähtig	mm²	0,2 … 4
feindrähtig
mit Aderendbearbeitung	mm²	0,5 … 2,5
ohne Aderendbearbeitung	mm²	--	0,5 … 4
anschließbarer Leiterquerschnitt für Hilfskontakte
eindrähtig	mm²	0,2 … 2,5	0,2 … 1,5
feindrähtig
mit Aderendbearbeitung	mm²	0,5 … 2,5	0,5 … 1,5
ohne Aderendbearbeitung	mm²	--	0,5 … 1,5
AWG-Nummer als kodierter anschließbarer Leiterquerschnitt
für Hauptkontakte		20 … 12	24 … 12
für Hilfskontakte		20 … 14	24 … 16

Дополнительно

Further information
You will find all information on configuring and dimensioning the accessories in the 3RM1 manual: https://support.industry.siemens.com/cs/ww/en/view/66295730

Further information

You will find all information on configuring and dimensioning the accessories in the 3RM1 manual:

https://support.industry.siemens.com/cs/ww/en/view/66295730

Three-phase infeed system (3RM19 three-phase busbar system)

The system permits an easy, time-saving and safe means of feeding two or more 3RM1 motor starters. It can be used only with motor starters with screw terminals and in combination with 8US1716-0RK0 adapters for mounting rails in the main circuit.

The maximum summation current must not exceed 25 A. The primary infeed is connected via a three-phase infeed terminal.

The busbars are available in three lengths, for two, three or five motor starters. More than five devices can be connected by clamping the connection tags of a second busbar rotated by 180°.

The three-phase busbars are finger-safe but empty connection tags must be fitted with covers.

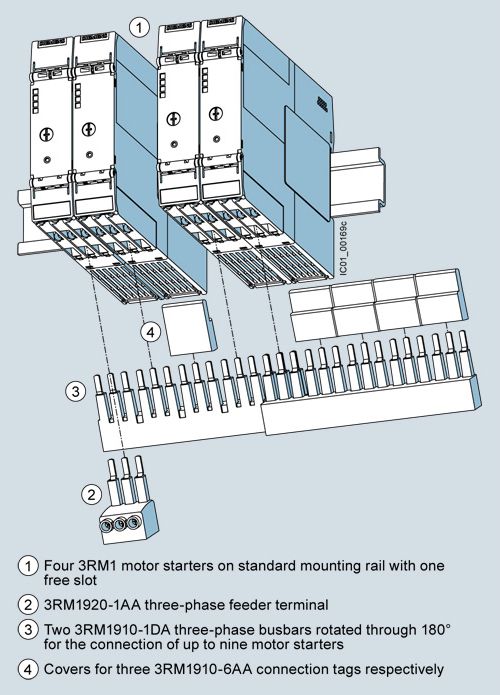

3RM19 infeed system with three-phase infeed terminal: In the above example, two three-phase busbars (5-pole busbars) rotated through 180° allow up to nine 3RM1 motor starters to be connected. Contact with the unused connection tags in unoccupied positions is prevented safely by the covers.

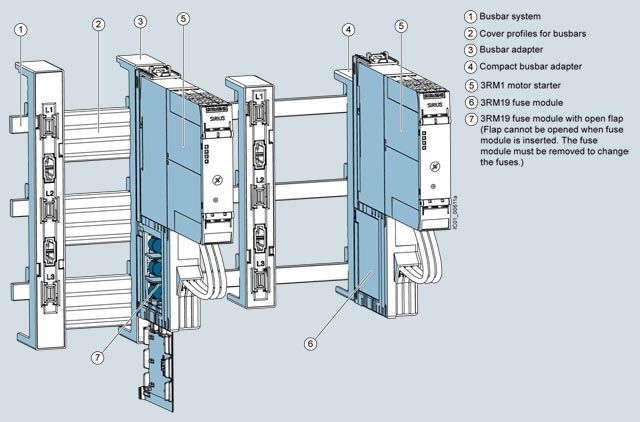

Fuse module for the use of 3RM1 motor starters on 8US busbar systems and mounting rails

The fuse module permits the very compact construction of a load feeder with a maximum width of 22.5 mm. The 3RM1 motor starter in combination with the integrated fuses for short-circuit protection can thus be used in this way on 8US busbar systems.

By means of different adapters, the fuse module can be used in all 60 mm busbar systems and also in compact busbar systems, as well as on mounting rails. The interface to the adapter also permits a simple and secure replacement of the load feeder.

The fuse module can be combined with all 3RM1 motor starters. The easily replaceable fuses protect the motor starter, the connected motor and the cables.

By means of the fuse module, 3RM1 motor starters can be used in busbar systems and 8US compact busbar systems, as well as on mounting rails

Device connectors for the control circuit

The device connectors for 3RM1 motor starters (only 24 V DC control supply voltage) reduce the outlay for cabling by looping through the control supply voltage. The device connectors can be snapped onto a standard mounting rail or fixed to a level mounting panel using screws.

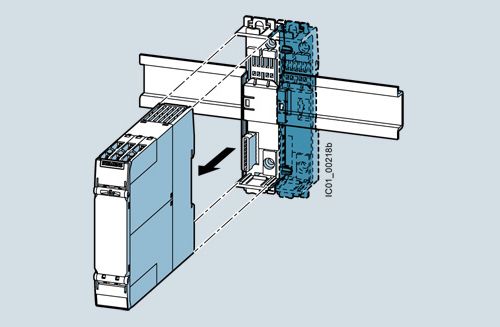

Device connectors with 3RM1 motor starter

Using the device connectors exclusively for feeding in the control supply voltage

By using device connectors, a maximum of five motor starters can be supplied with 24 V DC control supply voltage. This requires the control supply voltage to be applied to the A1 and A2 terminals of only one motor starter.

Device daisy chain connectors can be be used for gaps between two motor starters. Device termination connectors terminate a group.

Using the device connectors for safe group shutdown

In combination with the 3RM11 and 3RM13 Failsafe motor starters, the device connector can also be used for safety-related shutdown. For this application, groups of no more than five Failsafe motor starters can be connected using a device connector, however, the group must be terminated with a termination connector. Removing the control voltage supply from the first motor starter will safely shut down the whole group.

Safe group shutdown can be implemented particularly easily in conjunction with 3SK safety relays. In this case, up to five motor starters can be directly connected to 3SK safety relays via the device connector and then safely shut down (see Safety Systems -> Safety Relays -> SIRIUS 3SK Safety Relays).

Ideal connection: Combination of four SIRIUS 3RM1 Failsafe motor starters with SIRIUS 3SK1 safety relay
