Фронтальные соединители

• Заказные данные
  (2)
• Аксессуары
  (3)
• Информационные материалы

  Дизайн

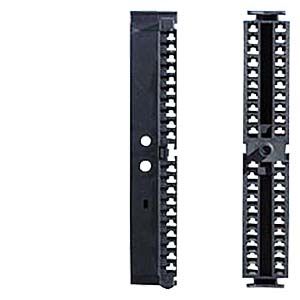

  Фронтальный штекер имеется в двух исполнениях

  20-контактный фронтальный штекер содержит:

  • 20 вводов для обжимных контактов для присоединения проводки

  • компенсатор натяжения для кабелей

  • кнопку деблокировки; для разблокировки фронтального штекера при замене модуля

  • зажимное устройство для насадки кодирующего элемента; на модулях находятся два кодирующих элемента с насадкой. Эти насадки заскакивают во фронтальный штекер при первой вставке.

  40-контактный фронтальный штекер содержит:

  • 40 вводов для обжимных контактов для присоединения проводки

  • компенсатор натяжения для кабелей

  • установочный винт; для крепления и освобождения фронтального штекера при замене модуля

  • зажимное устройство для насадки кодирующего элемента; на модулях находится кодирующий элемент с насадкой. Эта насадка заскакивает во фронтальный штекер при первой вставке.







  Интеграция

  20-контактные фронтальные штекеры используются для

  • 16-канальных сигнальных модулей
  • Функциональных модулей
  • CPU 312 IFM

  40-контактные фронтальные штекеры используются для

  • 32-канальных сигнальных модулей
  • Комактных CPU
