SIMATIC PCS 7 Condition Monitoring Library

• Информационные материалы

  Информационные материалы

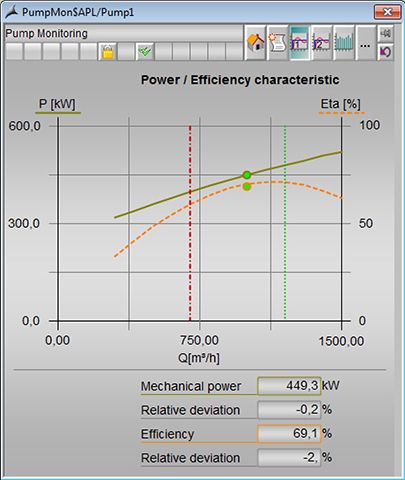

  Характеристики энергопотребления и эффективности работы насоса

  SIMATIC PCS 7 Condition Monitoring Library (CML) расширяет функциональность SIMATIC PCS 7 Advanced Process Library (APL) блоками мониторинга и анализа механических компонентов (таких как насосы, клапаны и т.п.). Блоки CML предназначены для увеличения эффективности работы, раннего обнаружения дефектов и продления срока службы определенных компонент технологического процесса.

  SIMATIC PCS 7 Condition Monitoring Library включает в себя следующие блоки:

  • PumpMon для монитроинга центробежных насосов
  • VlvMon для мониторинга управляющих клапанов
  • PST для проведения тестов клапанов без остановки технологического процесса

  Замечание:

  • SIMATIC PCS 7 Condition Monitoring Library V8.0 доступна для загрузки:
    http://support.automation.siemens.com/WW/view/en/82647049
  • SIMATIC PCS 7 Condition Monitoring Library V8.0+SP1 может использоваться совместно с SIMATIC PCS 7 V8.0+SP1 (включая SIMATIC PCS 7 Advanced Process Library).
  • Условием использования PST блока является предустановка S7 F Systems V6.1+SP1.

  Функции

  PumpMon блок

  PumpMon блок используется для электрических центробежных насосов как с постоянной так и переменной скоростью обеспечивая следующий функционал:

  • Визуализацию различных характеристик насоса
  • Раннее обнаружение грозящей неисправности или выдача предупреждения о нежелательных режимах работы
  • Оптимизация работы насоса на основании анализа статистических данных

  VlvMon block

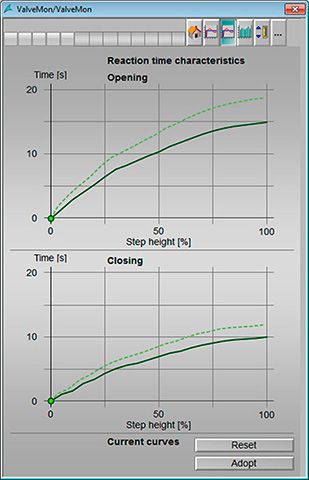

  Мониторинг работы клапана: уставка и характеристики реальных значений (прерывистая линия)

  VlvMon блок используется для свободно позиционируемых клапанов с контролем положения обеспечивая следующий функционал:

  • Обнаружение и отслеживание износозависимых величин (флуктуация, изменение направления движения)
  • Раннее обнаружение грозящей неисправности (налипание материала, износ) посредством мониторинга временных интервалов и характеристических трендов
  • Выдача предупреждений при достижении порогов износа или нежелательных режимов работы, например, безостановочное позиционирование клапана, постоянное нахождение в одном положении, превышение максимального числа ходов или смены направлений

  PST block



  Пример конфигурации Partial Stroke Test (PST)

  PST блок используется для:

  • Тестирования возможности перемещения путем частичного закрытия во время обычной работы
  • Повышения уровня диагностики для приводов
  • Расширение интервалов межсервисного обслуживания для поддержки соответствия необходимому SIL уровню



  Partial Stroke Tests расширяет интервал Full Stroke Tests от одного до двух лет

  В дополнении к PST блоку и его лицевой панели в набор поставки включены:

  • Дополнительные функции для применения PST
  • PST инженерные шаблоны
  • Преконфигурированные PST отчеты

  Лицензионная информация

  SIMATIC PCS 7 Condition Monitoring Library является свободно используемой. В зависимости от используемого типа блоков, следующее количество PO резервируется за каждым блоком для "SIMATIC PCS 7 AS Runtime" и "SIMATIC PCS 7 OS Runtime" :

  • PumpMon: 20 POs
  • VlvMon: 10 POs
  • PST: 30 POs
