SIMIT: Симуляция и виртуальный ввод в эксплуатацию

Заказные данные
(23)

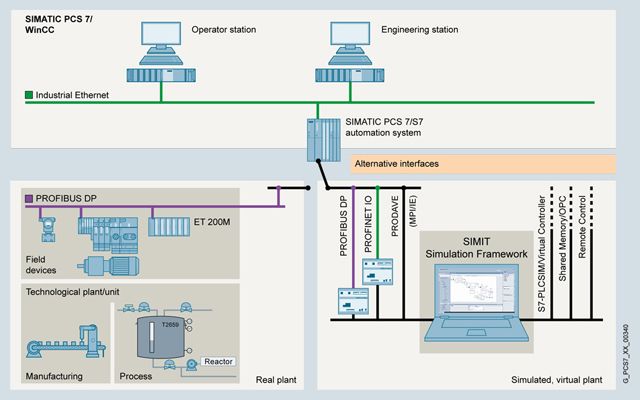

Application and integration options of SIMIT

Проекты автоматизации в перерабатывающей промышленности, связаны с большими затратами. Проблема заключается в том, чтобы спроектировать, проинсталлировать и ввести в эксплуатацию I&C систему с высоким качеством в максимально сжатый срок.

Сокращение времени ввода в эксплуатацию в результате симулирования I&C и технологического функционала, используя SIMIT, может внести существенный вклад в более быстрое достижение запланированной эффективности, производительности новых заводов, расширения и модернизации.

SIMIT позволяет тестировать и вводить в эксплуатацию системы АСУ ТП на виртуальном производстве. Чтобы достигнуть этого, ответные сигналы полевого оборудования, также как и технологического оборудования могут быть отражены в SIMIT и просимулированы в реальном времени. Либо реальная, либо виртуальная система автоматизации используется для управления.

Многие эффективные тесты для определения потенциальных ошибок, могут быть выполнены перед тем, как будет доступно само обордуование, например:

Применение корректных идентификаторов
Тестирование взаимосвязей и логики блокировок

Таким образом, возможна оптимизация проектирования АСУ ТП без риска для реального оборудования.

Примечание:

SIMIT V7.1 может использоваться совместно с SIMATIC PCS 7 V7 и V8.

Дизайн

SIMIT может запускаться на ноутбуке или рабочей станции с Windows XP Professional (32-bit) или Windows 7 Professional/Ultimate (32/64-bit). Он может быть интегрирован через открытые интерфейсы с SIMATIC PCS 7. Связь с реальной системой разработки возможна благодаря работе модели в реальном времени (hardware in the loop). Соединение с системой автоматизации SIMATIC PCS 7 может быть выполнено через PROFIBUS DP или PROFINET IO. В этом случае интерфейсы симулируют устройства на PROFIBUS DP/PROFINET IO.

PRODAVE coupling может быть также использован для интерфейсов MPI/DP или IE системы автоматизации и для передачи процессных данных с SIMIT (требования: PRODAVE драйвер V6.1; не включен в продуктовый пакет).

Соединяясь с симулятором S7 PLCSIM, система автоматизации может также быть виртуализирована, позволяя тестирование с ПО в контуре управления.

Стандартные интерфейсы, такие как OPC и Shared Memory также позволяют присоединять дополнительные симуляционные модели к SIMIT.

SIMIT может быть адаптирован под индивидуальные требования, благодаря трем расширяемым пакетам.

SIMIT Simulation Software Standard с
- Стандартная библиотека компонентов
- 3D вьювер, базирующийся на VRML (Virtual Reality Modeling Language)
- Интерфейсы для PROFIBUS DP, PROFINET IO и PRODAVE
- Тренды и сообщения (TME)
- Скрипты
- Редактор для создания макрокомпонентов (MCE)
- Редактор для создания динамической графики и анимации (DGE)
- Automatic Control Interface (ACI)
- Автоматическая генерация перечня сигналов из SIMATIC Manager
- Рантайм для компонентов, разработанных с SIMIT Ultimate
SIMIT Simulation Software Professional
Все фукнции SIMIT Simulation Software Standard, плюс:
- S7-PLCSIM и OPC интерфейсы
- Эффективный инжиниринг для SIMATIC PCS 7 (SMD)
- Автоматическая генерация приводов/ датчиков уровня на базе шаблонов/типовых объектов
SIMIT Simulation Software Ultimate
Все функции SIMIT Simulation Software Professional, плюс:
- Механизм общей памяти для высокоэффективного соединения
- XML интерфейс для автоматической генерации моделей и соединений
- Среда проектирования для пользовательских компонентов (CTE)

Следующие библиотеки расширения доступны для специфических технологических компонентов:

FLOWNET: Библиотека для симуляции гидродинамических сетей с гомогенной средой (вода/газы), включая давление, температуру и расход
CONTEC: Библиотека для 2D симуляции подъемно-транспортного оборудования

Функции

SIMIT Graphical User Interface (GUI)

Компонентно ориентированные потоки сигналов производства, моделируются через графический интерфейс SIMIT, основанный на расширяемой библиотеке. Для этого предопределенные компоненты, выбранные из библиотеки, перетаскиваются в графический интерфейс, соединяются друг с другом и параметрируются. Не требуется каких либо навыков в симуляции.

Эффективная симуляция с SIMIT основана на абстракции на трех различных уровнях: Сигналы, устройства (например, приводы и датчики) и технологический ответ. Технологический ответ представлен математически и логически.

Реальное производство	Симуляция с SIMIT
Полевое оборудование	Сигналы	Импорт (например, символьная таблица)
Полевое оборудование	Устройства	Базовая библиотека для моторы датчики
Технологическое оборудование/установка	Технологические ответы	Дополнительные библиотеки FLOWNET CONTEC

Абстрактные уровни симуляции

Соединения сигналов могут быть легко созданы через импорт символьной таблицы или перечня сигналов. Файлы из помощника импорта/экспорта и модели моделирования из основной библиотеки, могут использоваться, чтобы эмулировать устройства.

Дополнительные библиотеки поддерживают симуляцию технологических объектов и венчают SIMIT.

Пользователь может также создавать свои собственные компоненты и шаблоны, необходимые для специфического моделирования.

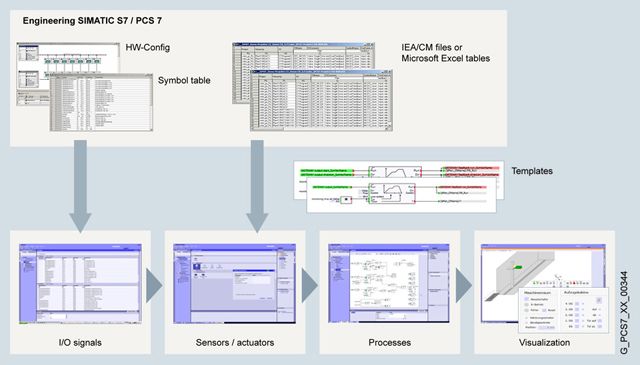

Процесс создания симуляции

SIMIT поддерживает два типа виртуального ввода в эксплуатацию:

Программное обеспечение в контуре управления: Претестинг без физического оборудования

Когда SIMIT соединен с симулятором S7-PLCSIM, АСУ ТП может быть протестирована в офисе, без наличия физического оборудования - от датчиков через контроллер и обратно в исполнительные механизмы.

Пользовательская программа, без каких либо модификаций, загружается из SIMATIC PCS 7 в виртуальный контроллер "S7-PLCSIM" и запускается. Она получает симулированные I/O сигналы из SIMIT через PLCSIM соединение.

Аппаратное обеспечение в контуре управления: Factory Acceptance Test (FAT)

В физический контроллер загружается пользовательская программа для Factory Acceptance Test (FAT). SIMIT симулирует I/O сигналы, КИПиА и полевые устройства. Просимулированные значения отправляются как фреймы сообщений в контроллер через аппаратный интерфейс. Когда SIMIT также симулирует ответ от технологического оборудования FAT становится тестом завода. Ввод в эксплуатацию может быть начат на виртуальных процессах на ранней фазе проекта.

Особенности

Основные преимущества, использования SIMIT

Повышение качества конфигурирования и разработки АСУ ТП
Снижение времени ввода в эксплуатацию и рисков при тестировании
Отсутствие необходимости конфигурирования симуляции в проекте автоматизации

Дальнейшая информация

Для дополнительной информации перейдите по ссылке
http://www.siemens.com/simit.
