Advanced Process Functions (APF)

• Заказные данные
  (6)
• Информационные материалы

  Информационные материалы



  Advanced Process Functions (APF) разработаны для нужд химической и пищевой промышленности и расширяют функциональные возможности стандартных SIMATIC PCS 7 компонент.

  Они упрощают конфигурирование и управление небольших и средних систем автоматизации, требующих управления потоками материалов, включая процессы дозирование, смешивания и взбалтывания.

  Разделенные на модули для управления материалом, параметрирования, управления хранением продукции, заказами и сохранения архивных данных, они поддерживают автоматизацию процессов, начиная с поступления сырья и заканчивая пакетированием и отпуском произведенной продукции.

  Автоматизация дискретных процессов может быть выполнена с использованием простых рецептурных структур (списков или наборов параметров) посредством фнкциональных блоков и использования APF редакторов. Понятная информация о материалах и местах их расположения вносит неоценимый вклад в оптимизацию производственных процессов

  Функциональные блоки, используемые в CFC диаграммах, представляют необходимые материалы, списки параметров и фазы выполнения процессов. Связанные с записями так называемых пользовательских архивов, они позволяют манипулировать этими данными, сохранять данные в архивах и отображать их через специально разработанные лицевые панели на станции оператора.

  Дизайн

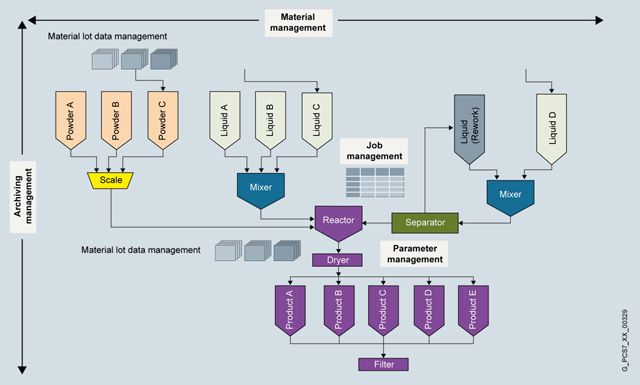

  APF модули

  Управление материалами

  Модуль управления материалами охватывает управление основными данными материалов и управление протекания процессов.

  Модуль управления материалами обеспечивает передачу свойств материалов на уровень AS и OS. OS редактор позволяет создание, редактирование и удаление записей свойств материалов. Соответствующие записи могут быть загружены и подвергнуты анализу вручную или автоматически с использованием встроенных интерфейсов.

  Параметры дискретных процессов доступны на AS и OS. OS редактор поддерживает создание, редактирование и удаление записей. Процессы исполнения могут быть созданы или удалены в системе автоматизации. Записи процессов могут загружаться и сопоставляться автоматически либо вручную.

  Управление параметрами

  Модуль управления параметрами обеспечивает данными как AS так и OS. Он включает OS редактор для редактирования записей, равно как и интерфейс для загрузки и сопоставления данных. Текущая запись параметров может отображаться в специальной лицевой панели. Параметры могут изменяться и калькулироваться в лицевой панели.

  Управление заказами

  Простейшая задача этого модуля - управление заказами в списке заказов. Заказы создаются и управляются через специализированные интерфейсы с использованием OS или AS. Создание и управление заказов на IT уровне может быть выполнено на уровне собственного проекта.

  Управление хранением

  Модуль "Storage location management" осуществляет координацию использования мест хранения. Включает в себя следующие задачи:

  • Сравнение требуемых и актуальных значений емкости хранения
  • Размещение и отправка материалов (включая частичные партии)
  • Быстрая идентификация мест хранения в соответствии с заданными критериями

  Управление архивированием (для материалов, параметров и заказов)

  В модуле управления архивированием осуществляется создание, обновление или удаление записей с использованием функциональных блоков в AS. Архивные записи могут быть автоматически экспортированы и сохранены, например с использованием временных интервалов.



  APF инжиниринговые средства

  APF инжиниринговые средства

  Средства проектирования APF используются для определения проектных данных для модулей управления материалами, параметрами, заказами и архивами и сохранения их значений в пользовательских архивах, как например:

  • Классы материалов и их свойства
  • Требуемые типы материалов
  • Актуальные материалы
  • Процессы и их свойства

  Доступ со стороны системы автоматизации к пользовательскому архиву обеспечивается функциональными блоками размещаемыми в AS и сконфигурированными пользователем для реализации его задач. Преконфигурированные объекты отображения (отображение процессов и лицевые панели) позволяют мониторить и управлять данными при проведении процессов.

  Замечания по заказу и использованию

  • Предварительное условие заказа и использование APF - участие и успешное завершение курсов обучения по APF. Пожалуйста, получите дополнительную информацию у Ваших региональных представителей.
  • Действующие сервис паки включены в поставку APF.
  • APF V1.4 включая SP1 требует предварительной установки OS engineering и OS runtime software SIMATIC PCS 7 V8.0+SP1. SIMATIC PCS 7 не поставляется совместно с APF, и должна быть заказана отдельно (см. Catalog ST PCS 7).

  Особенности

  • Значительное сокращение расходов на протяжении всего жизненного цикла.
  • Безопасность долговременных инвестиций
  • Логичный всесторонний инжиниринг
  • Быстрый процесс пусконаладки
  • Широкий спектр имплементации
  • Высокая надежность и применимость с использованием проверенных временем модулей
